Nintendo 3DS - Wie man den Kartenleser austauscht

Geschrieben von: Abraham Zapata
  • Kommentare: 1
Nintendo 3DS - Wie man den Kartenleser austauscht

Schwierigkeitsgrad

Schwierig

Schritte

5

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Dies ist eine Schritt-für-Schritt Anleitung, die dir zeigen wird, wie man den Kartenleser deines Nintendo 3DS austauscht, damit du deine nostalgischen Spiele wieder unterwegs genießen kannst.

Diese Anleitungen zeigt den Austausch an einem original 3DS Modell. Für andere 3DS/2DS Modelle haben wir entsprechende Anleitungen.

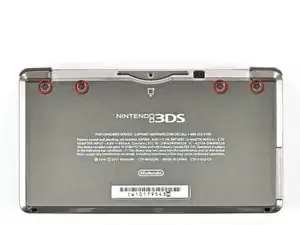

  1. ItMZCwD5GHHMMALY

    • Benutze einen JIS #00 Schraubendreher, um die vier Schrauben der Abdeckung der Unterseite zu lösen. Diese Schrauben sind an der Abdeckung befestigt, du musst dir also keine Sorgen machen sie zu verlieren.

    • JIS (Japanischer IndustrieStandard) Schrauben haben NICHT das selbe Profil wie Phillips (PH) #00 Schrauben! Um zu vermeiden, die Schraubenköpfe auszufransen, verwende einen JIS anstelle eines PH Schraubendrehers.

    • Du kannst einen PH00 Schraubendreher verwenden, wenn du genug Druck auf die Schraube anwendest. Dies wird jedoch deinen Schraubenkopf mindestens verformen, sei daher vorsichtig.

    • Der Phillips Schraubendreher von iFixit ist dafür ausgelegt, einigermaßen sicher an JIS Schrauben zu arbeiten. Stelle also wenn du es nicht vermeiden kannst sicher, einen iFixit Schraubendreher zu verwenden, da wir nicht wissen ob andere Hersteller auch für Kompatibilität sorgen.

    • Wenn du die Abdeckung gelöst hast, nimm zuallererst die Batterie heraus.

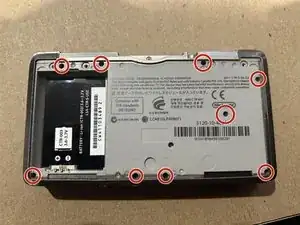

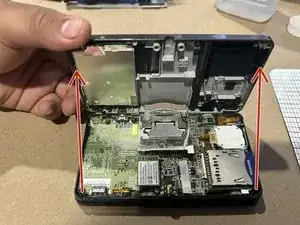

  2. 264rNpPbIEaP1BBB
    264rNpPbIEaP1BBB
    rSmehg1Up2qisqpf

    • Löse alle zehn Schrauben, um die dritte "Schicht" und damit die Hauptplatine des 3DS zu erreichen. Vergiss nicht eine silberne Schraube nahe am Einschub für die Game Card.

    • Öffne das Gerät sehr vorsichtig. Oben sind empfindliche Flachbandkabel, die leicht reißen können. Arbeite deswegen langsam und sorgfältig.

    • Bewahre die Schrauben gut auf, da du sie später wieder zum Zusammenbau benötigst.

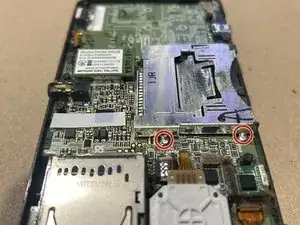

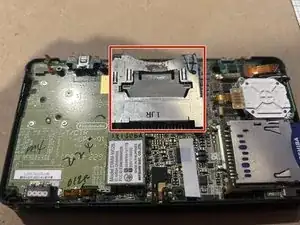

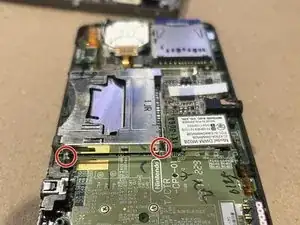

  3. foncqFATJoSORHWA
    foncqFATJoSORHWA
    CyWxkodvpevkB2g6
    NaE6rFYKpm4YVj55

    • Um den alten Kartenleser zu entfernen, beginne mit den vier Füßen der Metallabdeckung, zwei auf jeder Seite. Wenn diese entlötet sind mache mit den Pins weiter.

    • Heize die Lötstellen mit deinem Lötkolben auf und wende mit einem Spudger leichte Hebelkraft an, um den Kartenleser zu entfernen.

    • Um dir die Arbeit zu erleichtern solltest du Flussmittel oder neuen Lötzinn auf die Lötstellen auftragen, da dies beim Flüssigwerden des alten Lötzinns hilft.

    • VORSICHT: Ein durchschnittlicher Lötkolben erreicht Temperaturen von mindestens 400° C! Sei also vorsichtig, wenn du lötest, und wenn du minderjährig bist sollte dich ein Erwachsener beaufsichtigen.

    • Außerdem sollte dein Raum gut belüftet sein, da beim Löten giftige Dämpfe entstehen, die auf lange Zeit Benommenheit und/oder Übelkeit auslösen können.

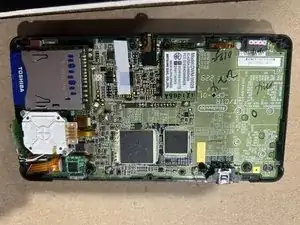

  4. DCbFfmOGATaFDqFD

    • Jetzt wo der Alte weg ist, kannst du den Neuen installieren.

    • Reihe den neuen Leser möglichst gerade mit den Pins und den Lötfüßen der Metallabdeckung auf, und löte den neuen Kartenleser auf die Platine.

    • Beim Löten der Pins können "Brücken" aus Lötzinn entstehen. Achte darauf, da du sonst beim Anschalten einen Kurzschluss auslösen könntest.

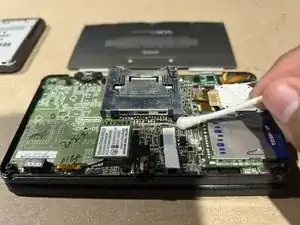

  5. buf2MD5NHrDdU3C5

    • Bevor du wieder alles zusammenbaust, reinige alle Lötstellen mit Isopropylalkohol und einem Wattestäbchen um restliches Flussmittel zu entfernen. Dafür kannst du z.B. ein Ohrenstäbchen oder eine weiche Zahnbürste mit feinen Borsten verwenden, solange du vorsichtig bist, da du beim Reinigen kleinste Komponenten von der Platine reißen könntest.

    • Nach der Reinigung sollte es sicher sein, den 3DS wieder zusammenzusetzen.

    • Benutze Isopropylalkohol in einem gut belüfteten Raum, da längere Aussetzung zu den Dämpfen Benommenheit verursachen kann.

Abschluss

Um deinen 3DS wieder zusammenzubauen, folge den Schritten einfach in umgekehrter Reihenfolge.
