Nintendo 3DS XL Linke Seitentaste austauschen

Geschrieben von: Jack Belcher

Kommentare: 4

Nintendo 3DS XL Linke Seitentaste austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Wenn dir aufgefallen ist, dass die linke Schultertaste deines Nintendo 3DS nicht mehr auf deine Eingaben reagiert, könnte das an einem defekten linken Bumper und/oder einem beschädigten Flachbandkabel liegen. Mit der Zeit können die Bumper-Einheit und das Flachbandkabel abgenutzt oder beschädigt werden, was dazu führt, dass die Taste nicht mehr richtig funktioniert. In dieser Anleitung zeigen wir dir die notwendigen Schritte, um den linken Bumper und das linke Flachbandkabel deines 3DS auszutauschen. Wenn du diesen Anweisungen folgst, kannst du die Funktion deiner linken Schultertaste wiederherstellen und dein Spielerlebnis erneut genießen.

Werkzeuge

Ersatzteile

Nintendo 3DS XL Bumper Ribbon Cable Set

Schritt 1

Entferne die SD Karte und die Spielkarte aus dem Gerät.

Schritt 2

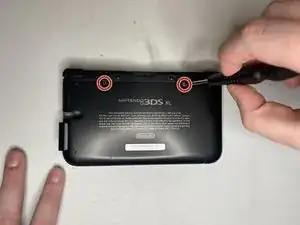

Lokalisiere die Akkuabdeckung auf der Rückseite des Geräts.
Drehe die zwei Schrauben an der Akkuabdeckung mit einem Kreuzschlitzschraubendreher der Größe #00 heraus.

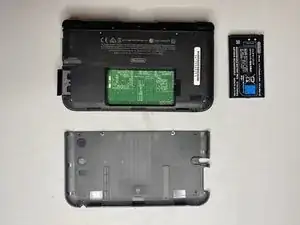

Entferne den Akku und die Akkuabdeckung.

Schritt 3

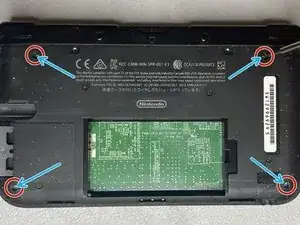

Entferne die vier Schrauben an der Akkuabdeckung mit einem Kreuzschlitzschraubendreher der Größe #00.

Schritt 4

Lokalisiere die zwei Schraubenabdeckungen an der Unterseite der Rückabdeckung, nahe der Mitte des Geräts.
Diese abziehbaren Abdeckungen sind klein, rund und bestehen aus Gummi oder Kunststoff.
Setze die Spitze eines Schlitzschraubendrehers oder eines Spudgers an und heble die Abdeckungen vorsichtig nach oben, indem du leichten Druck ausübst.
Eventuell musst du das Werkzeug ein wenig hin- und herbewegen, um die beiden Abdeckungen zu lockern.
Entferne anschließend die beiden darunterliegenden Schrauben mit einem Kreuzschlitzschraubendreher der Größe #00.

Schritt 5

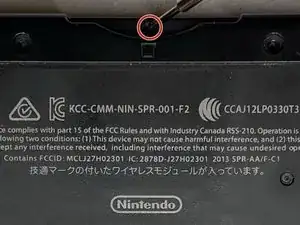

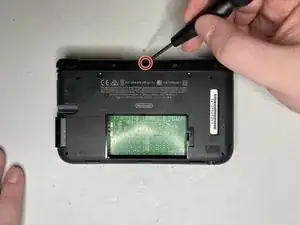

Entferne die Schraube in der Nähe des Spielkartenfachs mit einem Kreuzschlitzschraubendreher der Größe #00.

Schritt 6

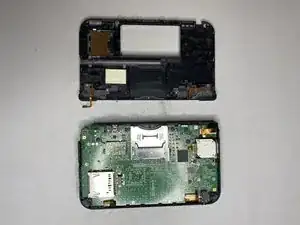

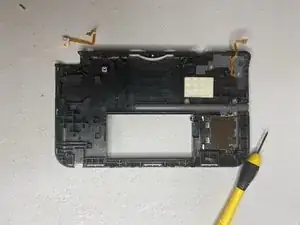

Hebe die Rückabdeckung vorsichtig vom Gerät ab.
Achte darauf, beim Entfernen keine Flachbandkabel oder Leitungen von der Hauptplatine abzureißen.

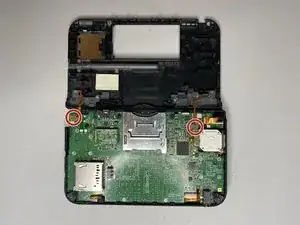

Lokalisiere die Flachbandkabel auf der Hauptplatine und trenne sie, indem du vorsichtig an den Laschen ziehst, die sie in Position halten.

Schritt 7

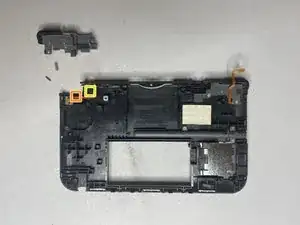

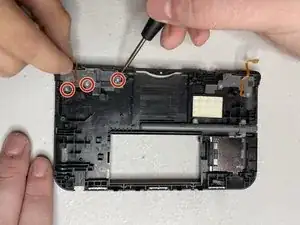

Entferne die drei Schrauben der linken Bumper-Einheit mit einem Kreuzschlitzschraubendreher der Größe #00.
Sobald die drei Schrauben entfernt sind, nimm die linke Bumper-Einheit vorsichtig aus dem Gerät heraus.
Die Feder kann beim Entfernen aus der Einheit herausspringen.
Entferne den Scharnierstift aus der Bumper-Einheit.

Schritt 8

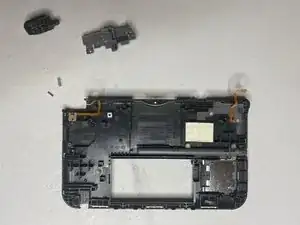

Trenne den Bumper von der Bumper-Einheit.

Schritt 9

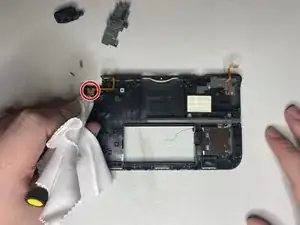

Ziehe mit einem Spudger oder einem Schlitzschraubendreher das Flachbandkabel vorsichtig gerade aus dem Anschluss, um es zu entfernen.
Das Flachbandkabel kann alternativ auch mit Handschuhen oder einem Mikrofasertuch entfernt werden, wenn du das bevorzugst.
Ersetze das linke Bumper-Flachbandkabel.
