Nintendo 3DS XL Scharnier/Mittelrahmen Austausch

Geschrieben von: FixitKevin
  • Kommentare: 10
Nintendo 3DS XL Scharnier/Mittelrahmen Austausch

Schwierigkeitsgrad

Mittel

Schritte

27

Zeitaufwand

35 Minuten

Einleitung

Dies ist eine Anleitung zum Austausch des Scharniers/Mittelrahmens des Nintendo 3DS XL. Ein defektes Scharnier am 3DS XL kann zu weiteren Schäden am Mittelrahmen führen, wenn es nicht repariert wird. Dies führt dazu, dass das Gerät nicht richtig schließt oder sich unangenehm anfühlt. Daher ist es notwendig, den Mittelrahmen auszutauschen, wenn er zu stark beschädigt ist. Diese Reparatur ist etwas schwierig und beinhaltet viele kleine Schritte, daher solltest du eine Anleitung verwenden, an der du dich orientieren kannst.

Diese Anleitung wird dir jeden Schritt beim ordnungsgemäßen Ausbau eines 3DS XL im Detail zeigen, da einige Teile etwas empfindlich sind. Für den Austausch ist kein Vorwissen über Technologie erforderlich, allerdings solltest du mit Geduld und Vorsicht vorgehen.

  1. 2CApGhVE2Lpo61kj
    2CApGhVE2Lpo61kj
    g5jKjATeuZxY4mVm

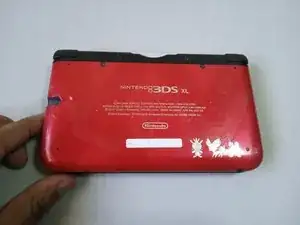

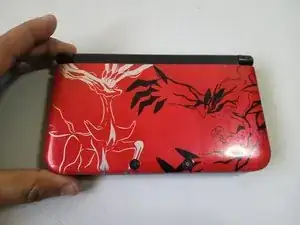

    • Drehe die 3DS XL um, sodass die Unterseite nach oben zeigt.

  2. qqjOXDMqt2EdMDLS

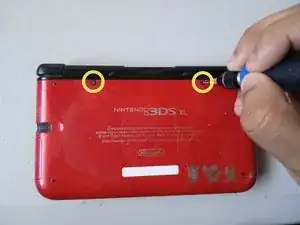

    • Entferne die zwei 4,2 mm Schrauben aus der Unterseite mit einem Philips #00 Schraubenzieher.

  3. IPboyyTsyCrYd2Ec

    • Benutze ein Öffnungswerkzeug, um die Unterseite aufzuhebeln.

    • Achtung: Achte darauf, zuerst die Seite der Unterseite aufzuhebeln, wo sich die Schrauben befinden, damit die Clips an der Abdeckung nicht kaputtgehen.

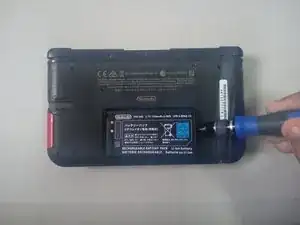

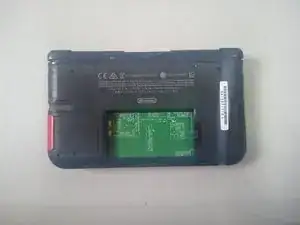

  4. oZSBijQNv6GiPaAf
    oZSBijQNv6GiPaAf
    pKQDAxhQuPrixGpD

    • Benutze ein Öffnungswerkzeug, um den Akku zu entfernen.

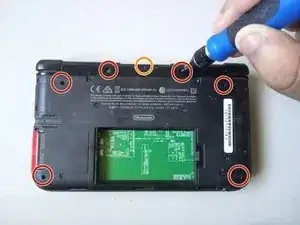

  5. wuDgjAn1CqGlJWUT

    • Entferne die sechs 6,2 mm Schrauben aus der Unterseite mit einem Philips #00 Schraubenzieher.

    • Entferne die 2,3 mm Schraube aus der Unterseite mit einem Philips #00 Schraubenzieher.

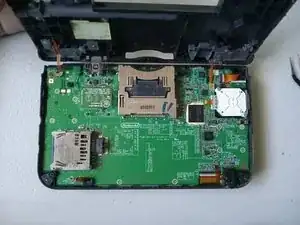

  6. regqaNsDtJNi2DIc
    regqaNsDtJNi2DIc
    tuQgIvYZaCaUY1BF
    fokmDTLSgNkXoHPa

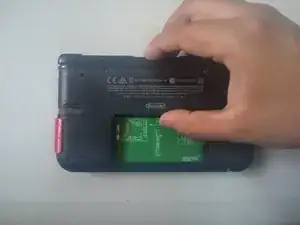

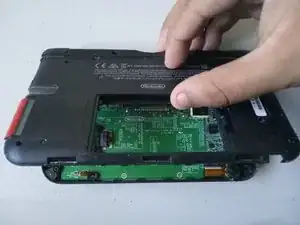

    • Entferne die Rückabdeckung vorsichtig mit deinen Händen, dafür musst du sie etwas anwinkeln. Achte darauf, dass sie an der Oberkante verbunden bleibt - hier verlaufen Flachbandkabel.

  7. ifouZeuIbBuOoyhN
    ifouZeuIbBuOoyhN
    5F2g4upbnTXwhiil

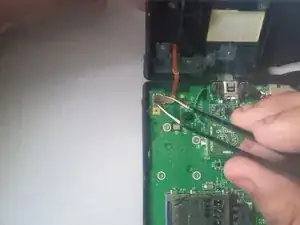

    • Nimm eine Pinzette und löse damit vorsichtig die beiden Flachbandkabel, die mit der Rückabdeckung verbunden sind.

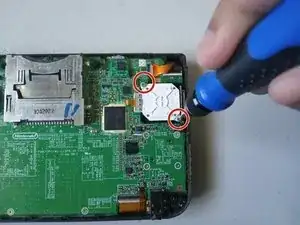

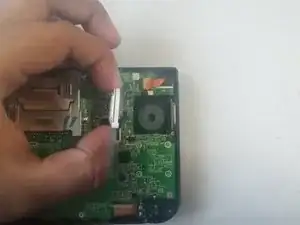

  8. t3rMtxsM6eJVlEQu
    t3rMtxsM6eJVlEQu
    u4PRKtAEcxy4aQGW

    • Entferne die zwei 7,5mm Schrauben von der weißen Abdeckung.

    • Entferne mit deinen Fingern vorsichtig die Abdeckung.

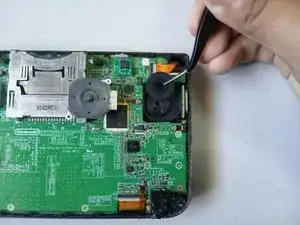

  9. erOogJHGutpv2MRJ

    • Benutze eine Pinzette, um die Plastikscheibe von der freigelegten Stelle zu entfernen.

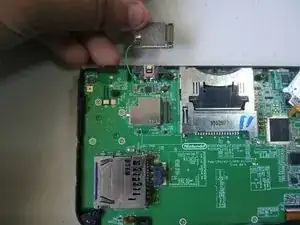

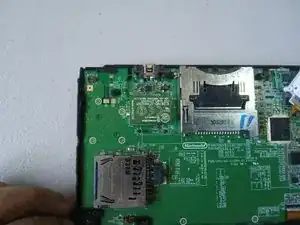

  10. SxREI4YXGTNEI3yP
    SxREI4YXGTNEI3yP
    v3635LjqW4STAWrf

    • Entferne nun das kleine grüne Rechteck (Netzwerkkarte) mit deinen Fingern.

    If anybody is wondering what this green rectangle is, it's the WiFi-board.

    Blaxyy -

  11. KlAqUktqA3qBMWwy

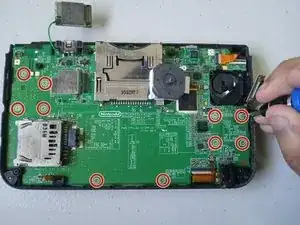

    • Entferne die zehn 3 mm Schrauben mithilfe eines Kreuzschlitzschraubendrehers #00 von der Hauptplatine.

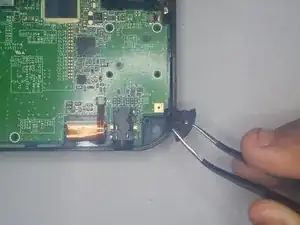

  12. fYwPkmvCyWK2adtP
    fYwPkmvCyWK2adtP
    HZbURyPPqK6hjVId

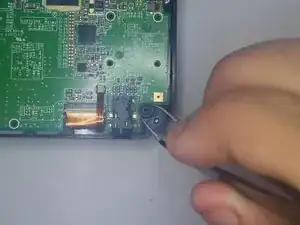

    • Entferne das kleine Plastikteilchen, welches sich in der unteren rechten Ecke befindet mit einer Pinzette.

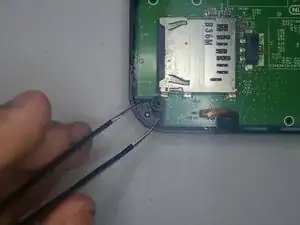

  13. U6jBQdH3VOFuYMn6
    U6jBQdH3VOFuYMn6
    rBjKXNorkVkgwUK3

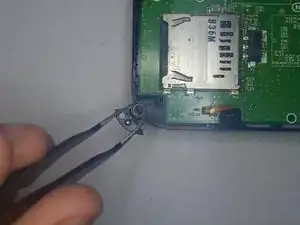

    • Entferne das kleine Plastikteilchen, welches sich in der unteren linken Ecke befindet mit einer Pinzette.

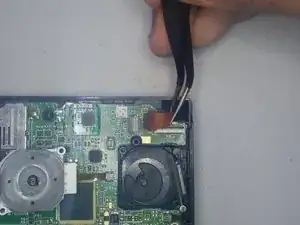

  14. KuZtWFnvP6mFohPx
    KuZtWFnvP6mFohPx
    CeIKYMuwCO4jtjVS

    • Nimm eine Pinzette und ziehe vorsichtig, aber mit etwas Kraft am Flachbandkabel, um es aus seinem Anschluss in der oberen rechten Ecke zu lösen.

    Actually, there are tiny hinges you can flip up to release the ribbon cables. Source: putting mine back together.

    Yvette Williams -

    +1 those flat ribbon connectors have flip tabs to secure/release the ribbon in the connector. Pulling out the ribbon without first flipping the tab up can cause damage to the connector and/or the ribbon cable. Recommended to flip the tab up before pulling out and with tab flipped up the force required to pull out the ribbon cable is much less.

    Alexsei thisDrop -

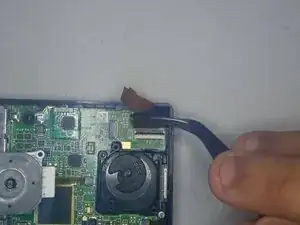

  15. m46PRK6ZdOp1EGLu
    m46PRK6ZdOp1EGLu
    Xu3wgVefD3SaRAtb

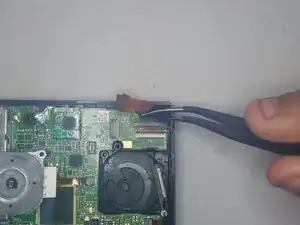

    • Nimm eine Pinzette und ziehe vorsichtig, aber mit leichter Kraft das zweite Flachbandkabel aus seinem Anschluss in der oberen rechten Ecke, um es abzutrennen.

  16. PCYRZ1AoB4l2LCcM
    PCYRZ1AoB4l2LCcM
    32XxWGFmoB2JLR5n

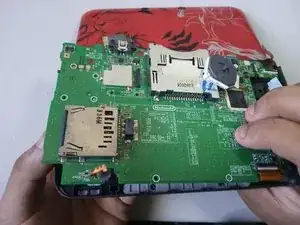

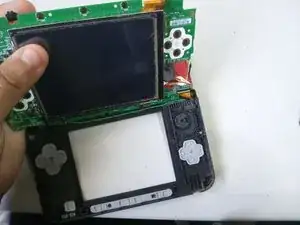

    • Hebe vorsichtig, aber mit leichter Kraftanwendung das Display und die grüne Hauptplatine aus dem Gehäuse.

    • Achtung: Hier verläuft noch ein Flachbandkabel, das noch verbunden ist. Lege Display und Motherboard also vorsichtig zur Seite und achte darauf, nicht am Kabel zu ziehen.

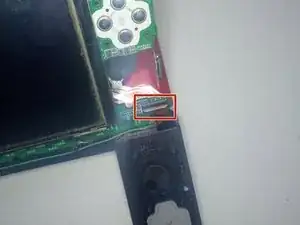

  17. XmvjmSyipPtWlRcM
    XmvjmSyipPtWlRcM
    hVARFFZeX3WpPAsa

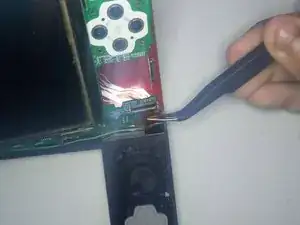

    • Trenne das Kabel vorsichtig, aber mit leichter Kraftanwendung mit einer Pinzette aus seinem Anschluss.

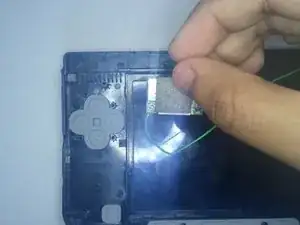

  18. 3uP2FYOLAG3FKNfU
    3uP2FYOLAG3FKNfU
    vRDlAMWLglGv6tag

    • Trenne nun das kleine, grüne Kabel mit deinen Fingern vom grünen Rechteck (Netzwerkkarte).

    UMC receptacles can be tricky sometimes ( I have lifted the receptacle off a PCB before while trying to disconnect the coaxial (UMC) cable ). I now use tweezers to hold down the side fins (ground fins) of the receptacle on the PCB while pulling the cable at a slight angle to ensure that I do not accidentally lift the receptacle. If you accidentally pull off the receptacle it will require reworking to replace the connector.
    That said, if you are careful (and the cable head isn't glued into the receptacle - rare but can happen) you can often disconnect the cable without issue with just your fingers.
    There is a special tool made for safely disconnecting those cable/receptacle pairs.
    https://www.digikey.ca/en/products/detai... ("TOOL UMC EXTRACTION KEY" - DigiKey Part Number J984-ND)
    The tool pushes the cable head up off of the receptacle using the receptacle/PCB as a fulcrum.

    Alexsei thisDrop -

  19. QQA3buVrIXFEHAr6
    QQA3buVrIXFEHAr6
    gVSQUyxTuKdvEUGC

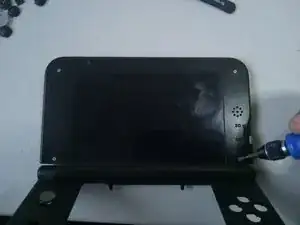

    • Drehe das Gerät nun richtig herum und öffne es.

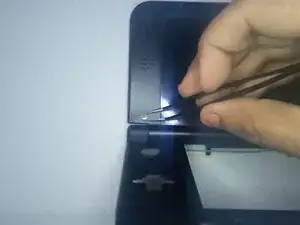

  20. JNGwW665j21WpIWk
    JNGwW665j21WpIWk
    Hm25d1wB1v3Ie2Wf
    fkE3moNWvY4buQdR

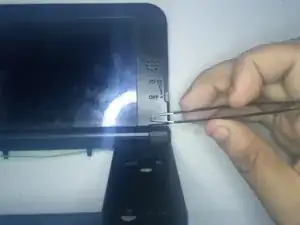

    • Entferne mit einer Pinzette die kleinen, quadratischen Gummiabdeckungen in jeder Ecke des Displays.

  21. ueBUuEWOwrSGVHpI

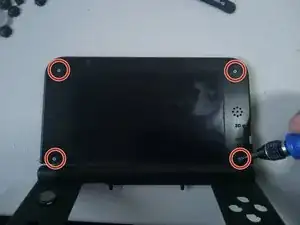

    • Entferne vier 4,3 mm Schrauben in den Display-Ecken mit einem Philips #00 Schraubenzieher.

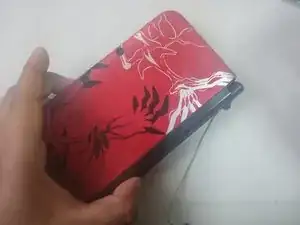

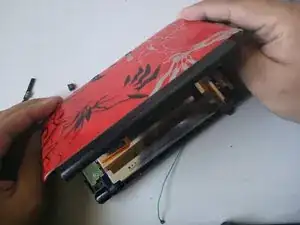

  22. oxhSeHEdUNNwXQF1
    oxhSeHEdUNNwXQF1
    s2lBQA225eDnPMX3
    2fW5YOYgDPVyiYPJ

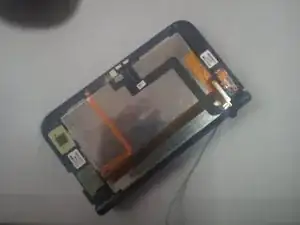

    • Entferne nun die obere Abdeckung des Gehäuses, indem du die Abdeckung horizontal von den oberen Scharnieren wegschiebst, um die Plastikhaken nicht zu brechen.

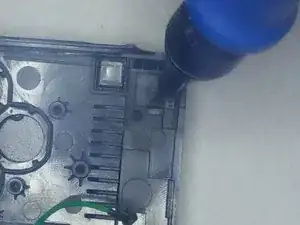

  23. NdV2MJBq2QYSbG5K
    NdV2MJBq2QYSbG5K
    NARnajqfLKcAoBKr

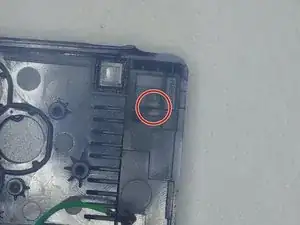

    • Drehe das Gerät nun um und suche in der oberen linken Ecke nach einem Scharnier.

    • Benutze in der kleinen Öffnung ein Öffnungswerkzeug, um das kleine weiße Plastikteil nach unten zu dem anderen Scharnier zu schieben.

    • Achtung: Es wird eine etwas stärkere Kraft benötigt um es nach unten zu schieben, verwende daher ein kleines, aber stabiles Instrument, das in die Öffnung passt, um es nach unten zu schieben.

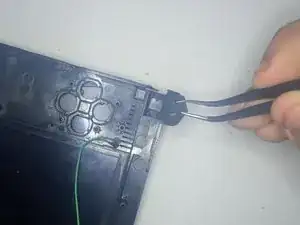

  24. njSw1XiPdQ1YeJT4
    njSw1XiPdQ1YeJT4
    L4yWZLgZlb4XjlRR

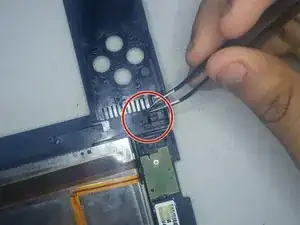

    • Benutze eine Pinzette, um das kleine schwarze Plastikteilchen zu entfernen, welches das Scharnier verdeckt.

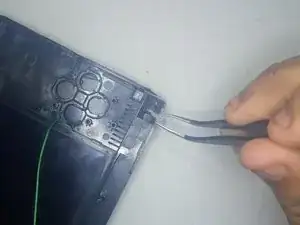

  25. GqcDSQfAZJsNr5uL
    GqcDSQfAZJsNr5uL
    RM6jbgLWGYTdQZPR

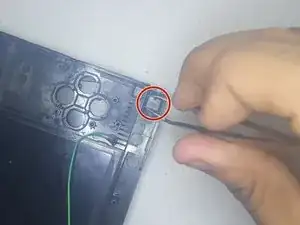

    • Benutze eine Pinzette um das durchsichtige Plastikteilchen vom Scharnier zu entfernen.

    • Jetzt kannst du den unteren Rahmen am linken Scharnier entfernen.

    This is actually the right hinge.

    Kristina Riczu -

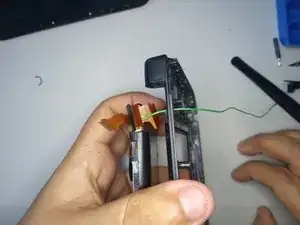

  26. 5HLRl6qtZeRCDE5h
    5HLRl6qtZeRCDE5h
    vBJy5iZV5VC4ItIS
    KGE4OFFRxJGuwMlD

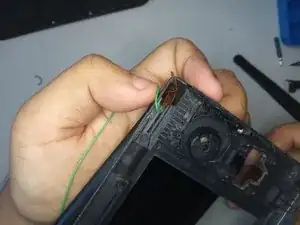

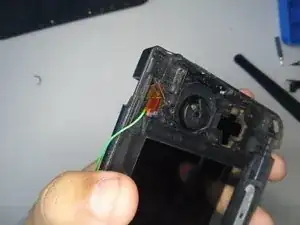

    • Schiebe vorsichtig die Flachbandkabel am oberen rechten Scharnier durch die kleine Öffnung neben dem Scharnier, um sie aus dem unteren Rahmen zu entfernen.

    this is actually the left hinge.

    Kristina Riczu -

  27. wVUsm5pdxLUhnLLA
    wVUsm5pdxLUhnLLA
    fpr4LZKFA2ZhlZBA

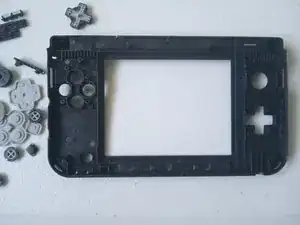

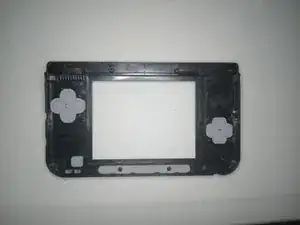

    • Nun entferne alle Tasten und Gummiabdeckungen aus dem alten Rahmen und baue sie im neuen Rahmen ein.

Abschluss

Um dein Gerät wieder zusammen zu bauen, folge dieser Anleitung in umgekehrter Reihenfolge.
