Nintendo 64 Auseinanderbau des unteren Gehäuseteils

Geschrieben von: tonymag28
  • Kommentare: 4
Nintendo 64 Auseinanderbau des unteren Gehäuseteils

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

15 - 20 Minuten

Einleitung

So kannst du den unteren Gehäuseteil entfernen.

  1. 2Ih1yBMRhFX6oJXL

    • Entferne die Klappe am Expansion Pakindem du sie hineinschiebst und dann heraus ziehst.

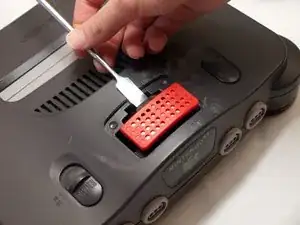

  2. MgfU6iWKEtQAW2Ua

    • Dieser Schritt funktioniert auch, wenn dein Gerät ein Jumper Pack benutzt.

    • Anstelle eines Spatels kannst du auch einen kleinen Löffel benutzen.

    • Heble den Anschluss des Expansion Pack mit einem Metallspatel heraus.

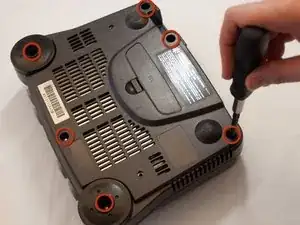

  3. PFLKcDxe1FkJIJSa

    • Entferne die sechs markierten Schrauben mit einem Gamebit Schrauber.

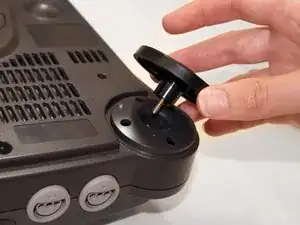

  4. 24Bj6JSZV2eId5oE

    • Entferne die beiden vorderen Füße der N64.

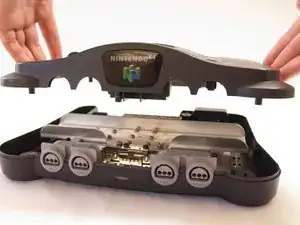

  5. wmroNcWfbILLSvRR

    • Stelle das Gerät aufrecht und hebe das obere Gehäuseteil ab.

  6. Ar2HSxGjjgP3wv1O
    Ar2HSxGjjgP3wv1O

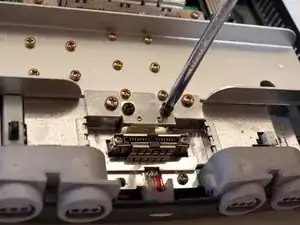

    GMwFA6oQurIZTZpT

    • Entferne die vierzehn eingekreisten Schrauben, indem du einen größeren Kreuzschlitzschraubendreher verwendest.

    I’m not entirely certain if it's a common difference, but my nintendo 64 doesn’t have fourteen screws, but rather, 8 screws, and instead of 3 heat sinks, it only has the one separate heat sink on the chip close to the memory expansion pack. additionally, aside from the 6 screws closest to the expansion pack, the two other screws are held on by nuts under the metal piece.

    Avery Duncan -

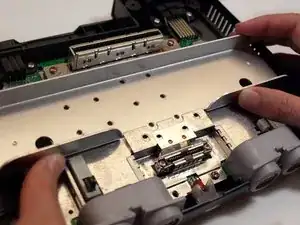

  7. tWP1loiHU6hPACi4
    tWP1loiHU6hPACi4

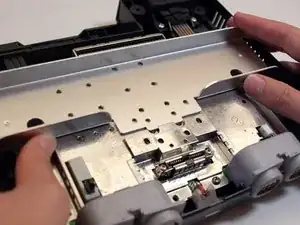

    IuyXVNcHru2H4IHp

    • Entferne die Metallplatte, die an dem Beispielstück hier gezeigt ist, indem du sie nach hinten schiebst und sie dann nach oben hebst.

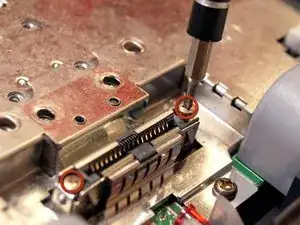

  8. eFHZYoeECwusTJYN

    • Entferne die zwei eingekreisten Schrauben, indem du einen kleineren Kreuzschlitzschraubendreher verwendest.

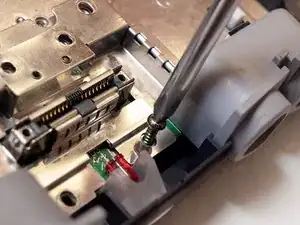

  9. HL1DQqbF2xRtFrWR

    • Entferne die Schraube rechts des LED Lichts, indem du einen größeren Kreuzschlitzschraubendreher verwendest.

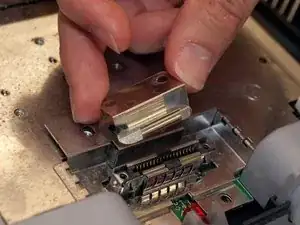

  10. SrkMnmLGNgKpVqk4

    • Entferne die kleine Metallschiene von der Rückseite des Slots des Expansions Packs.

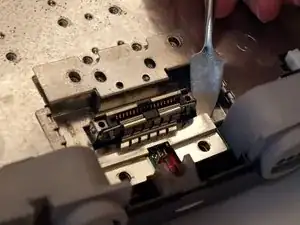

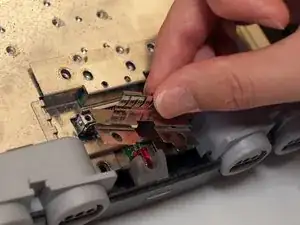

  11. ZkVUXFGIeBjmJRid
    ZkVUXFGIeBjmJRid
    uUH41shDZeJXHSqG

    • Entferne die kleine Metallschiene von der Vorderseite des Slots des Expansions Packs mit dem Spudger aus Metall.

    I have noticed this is not in Australian Pal versions of the N64.

    at First i thought i was missing a bit on my N64 and now have looked a second one and its also not there.

    Darren Welch -

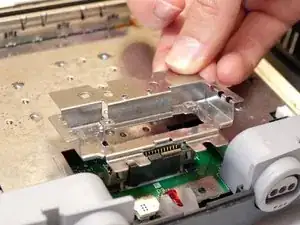

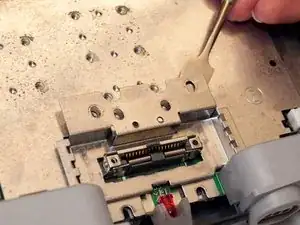

  12. LdHXTieRRDQxOUjF
    LdHXTieRRDQxOUjF
    nVGCrIJHbiF1biJq

    • Entferne die kleine Metallschiene hinter des Slots für das Expansions Pack mit einem Spudger.

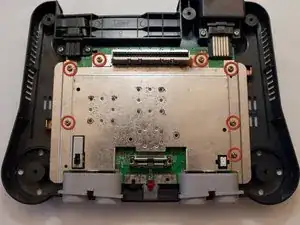

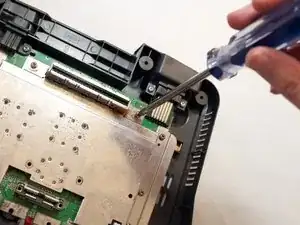

  13. QQBSEEYu2KMBa1bq
    QQBSEEYu2KMBa1bq
    kihF2wHDtnKeNwqi

    • Entferne die sieben eingekreisten Schrauben mit einem größeren Kreuzschlitzschraubendreher.

    The two screws next to the cartridge slot are longer

    Michael -

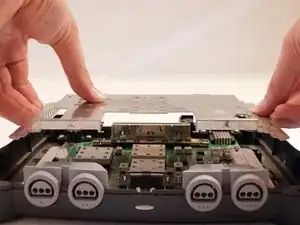

  14. JXPSWmtJmqKOdXt2

    • Hebe die Metallplatte an und entferne sie, wie im Beispiel gezeigt.

  15. H6xfC1gSD2ROCe6C

    • Entferne die vier eingekreisten Schrauben, indem du einen #1 Kreuzschlitzschraubendreher verwendest.

    I found the #2PH to work a bit better here

    Rand Avary -

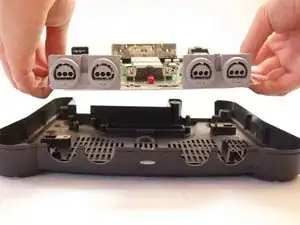

  16. hcJpDZOWcpRnAnNV

    • Hebe sie hoch und entferne die Hauptplatine.

  17. eqaS4CnYnT3j5smV

    • Entferne alles aus dem unteren Gehäuseteil.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.
