Nintendo DSi Triggertaste / SD-Platine (Baugruppe) tauschen

Entferne die beiden Kreuzschlitzschrauben, mit denen die Abdeckung des Akkus am Gehäuseunterteil befestigt ist.

Hebe die Abdeckung an und entferne sie vom Gehäuseunterteil.

Nimm einen Spudger (oder deinen Fingernagel) und hebe den Akku oben an.

Fasse den Akku und hebe ihn aus dem DSi heraus.

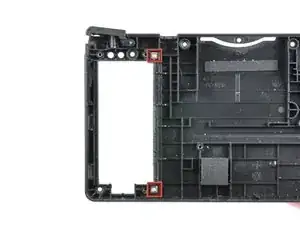

Zwei Schrauben befinden sich unter den beiden Gummifüßen (rot markiert).

Benutze die Spitze eines Spudger, um die Gummifüße aus dem Gehäuse zu lösen.

Entferne die Schrauben, mit denen das untere Gehäuse am DSi befestigt ist:

Sechs 5,2 mm Kreuzschlitzschrauben #00

Eine 2,7 mm Kreuzschlitzschraube #00

Setze den Spudger nahe der oberen rechten Ecke des DSi zwischen dem unteren Gehäuseteil und dem Bildschirm ein.

Führe den Spudger vorsichtig an der Kante des Außengehäuses entlang, damit eine Öffnung zwischen dem Hauptteil und dem Gehäuse entsteht.

Führe den Spudger weiter um das Gehäuse des DSi herum, bis der größte Teil des unteren Gehäuses entfernt wurde.

Hebe das untere Gehäuse vorsichtig an der Unterkante an.

Löse das Kabel der Lautstärkeregelung und der SD-Karte mit einem Spudger aus dem Anschluss auf der Hauptplatine.

Sobald das Kabel vollständig entfernt ist, lässt sich das gesamte Außengehäuse abnehmen.

Ziehe den Stift aus seinem Gehäuse und entferne ihn aus der Gehäuserückseite.

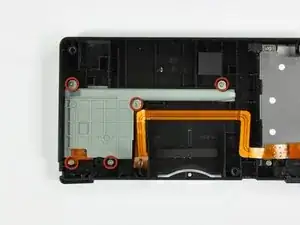

Entferne die fünf 3,9 mm Kreuzschlitzschrauben, welche die Stifthalterung am hinteren Gehäuse befestigen.

Hebe den Kunststoffschutz vom hinteren Gehäuse der DSi ab und entferne ihn.

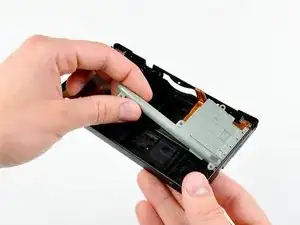

Fasse das Stiftgehäuse an der linken Seite und hebe es nach oben, um es von der DSi zu entfernen.

Hebe die rechte Trigger-Tastenabdeckung aus dem Rückgehäuse.

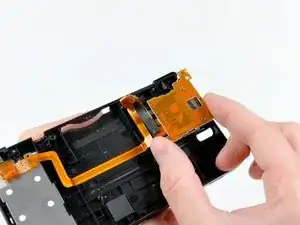

Hebe die SD-Platine hoch und verschiebe sie ein wenig aus ihrer Fassung im Gehäuserückteil.

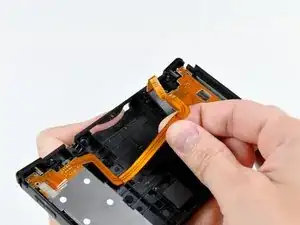

Hole die Kabel zu den Auslösetasten/zur SD-Platine aus ihrem Kanal im Gehäuserückteil heraus.

Hebe das metallene Akkufach aus dem unteren Gehäuse heraus und entferne die Auslösetasten/SD-Platineneinheit.

Wenn die Auslösetaste bei der Demontage auseinanderfällt, kannst du im dritten Bild sehen, wie sie richtig eingesetzt wird. Achte darauf, dass die Feder in der gezeigten Position montiert ist, und dass die Abdeckungen der Auslösetasten auf der Seite sind, wo sie auch hingehören.
