Nintendo DSi XL Touchscreen tauschen

Der Akkufachdeckel ist mit zwei Kreuzschlitzschrauben am Game Boy befestigt. Drehe sie heraus.

Hebe den Akkufachdeckel ab.

Hebe den Akku aus dem DSi XL.

Heble die vier Gummiabdeckungen über den Schrauben mit einer Stecknadel hoch und löse sie ab.

Entferne folgende sieben Kreuzschlitzschrauben, mit denen das Gehäuseunterteil am restlichen DSi XL befestigt ist:

Vier silberne 5,3 mm lange Schrauben

Zwei schwarze 5,3 mm lange Schrauben

Eine schwarze 2,5 mm lange Schraube

Setze einen Spudger in der unteren linken Ecke zwischen dem oberen und unteren Gehäuseteil des DSi ein.

Schiebe den Spudger an der Unterkante des oberen Gehäuseteils entlang und löse die Rasten, mit denen die Gehäuseteile verbunden sind.

Hebe das Gehäuseunterteil an der Vorderkante hoch.

Klappe das Gehäuseunterteil vom DSi weg.

Heble den Stecker der SD-Karte/rechten Schultertaste mit einem Spudger aus seinem Anschluss heraus.

Heble den Stecker der Lautstärketaste/linken Schultertaste mit einem Spudger aus seinem Anschluss heraus.

Hebe die Wi-Fi Platine aus ihrem Anschluss auf der Hauptplatine heraus.

Heble das Antennenkabel mit einem Spudger aus seinem Anschluss auf der Unterseite der Hauptplatine ab.

Heble das Mikrofonkabel mit dem Spudger von der Hauptplatine ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Kamerakabels mit dem flachen Ende des Spudgers hoch.

Ziehe das Kamerakabel mit der Spudgerspitze aus dem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss des Touchscreenkabels mit dem flachen Ende des Spudgers hoch.

Ziehe das Touchscreenkkabel mit der Spudgerspitze aus dem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss des Kabels der Hintergrundbeleuchtung mit dem flachen Ende des Spudgers hoch.

Ziehe das Kabel der Hintergrundbeleuchtung mit der Spudgerspitze aus dem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss am Datenkabel des unteren Displays mit dem flachen Ende des Spudgers hoch.

Ziehe das Datenkabel des unteren Displays mit der Spudgerspitze aus dem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss am Kabel zum Steuerkreuz/zur Einschalttaste mit dem flachen Ende des Spudgers hoch.

Ziehe das Kabel zum Steuerkreuz/zur Einschalttaste mit der Spudgerspitze aus dem Anschluss heraus.

Heble das Akkukabel mit dem flachen Ende des Spudgers aus seinem Anschluss auf der Hauptplatine nach oben.

Entferne die fünf Kreuzschlitzschrauben, mit denen die Hauptplatine am Gehäuseoberteil befestigt ist:

Eine einzelne silberne 2,5 mm lange Schraube

Vier 3,7 mm lange schwarze Schrauben

Führe das Antennenkabel und das Mikrofonkabel durch den Ausschnitt in der Hauptplatine.

Klappe die Hauptplatine aus dem Gehäuseunterteil heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss des oberen Displaykabels mit dem flachen Ende des Spudgers hoch.

Ziehe das obere Displaykabel mit der Spudgerspitze aus dem Anschluss heraus.

Lasse das Gerät immer noch mit der Unterseite nach oben liegen und öffne den DSi XL.

Schiebe das untere Display vom Gehäuseoberteil weg.

Entferne das untere Display vom DSi XL.

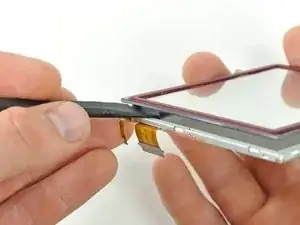

Setze einen Spudger zwischen den Touchscreen und die obere rechte Displayecke ein.

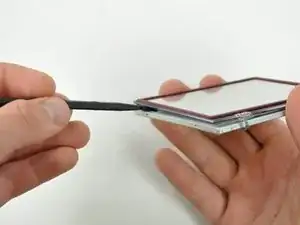

Schiebe den Spudger an der rechten Seite des Displays nach unten, um die Kante vom Touchscreen zu lösen.

Fahre mit dem Spudger weiter um die untere rechte Displayecke herum.

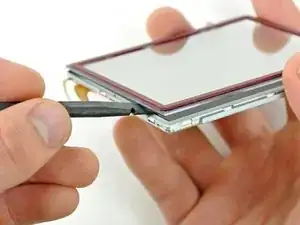

Schiebe den Spudger an der Unterkante des Displays entlang, um die Kante vom Touchscreen zu lösen.

Fahre mit dem Spudger weiter um die untere linke Displayecke herum.

Schiebe den Spudger an der linken Kante des Displays entlang, um die Kante vom Touchscreen zu lösen.

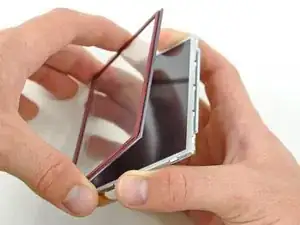

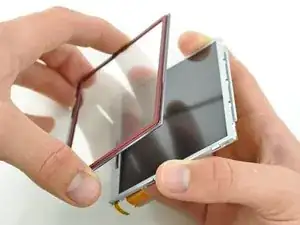

Nun sind die drei Seiten frei und du kannst den Touchscreen vom unteren Display entfernen.
