Nintendo DSi unteres Gehäuseteil tauschen

Geschrieben von: Walter Galan
  • Kommentare: 9
Nintendo DSi unteres Gehäuseteil tauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Verwende diese Anleitung, um die untere Gehäusehälfte auszutauschen, einschließlich der Triggertasten, des SD-Steckplatzes und des Stifthalters.

  1. xvUu2VHXnLOaoxyD
    xvUu2VHXnLOaoxyD
    GJgBKkUY2j6UrTTr

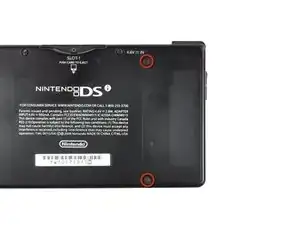

    • Entferne die beiden Kreuzschlitzschrauben, mit denen die Abdeckung des Akkus am Gehäuseunterteil befestigt ist.

    • Die Schrauben sind fest an der Abdeckung angebracht und fallen nicht heraus.

    • Hebe die Abdeckung an und entferne sie vom Gehäuseunterteil.

    • Wenn du sie nicht gut fassen kannst, dann klopfe leicht auf die gegenüberliegende Seite.

  2. TMGAeGDWRXJKjqkf
    TMGAeGDWRXJKjqkf
    pXTJP3k1hRhVckSv

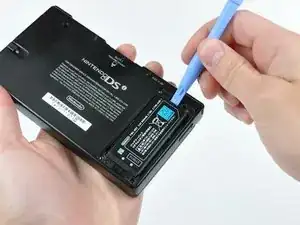

    • Nimm einen Spudger (oder deinen Fingernagel) und hebe den Akku oben an.

    • An der Oberkante des Akkus ist eine kleine Leiste, damit du dein Werkzeug besser ansetzen kannst.

    • Unter dem Akku befindet sich ein Indikator für Feuchtigkeit. Heble vorsichtig, damit der Indikator nicht beschädigt wird.

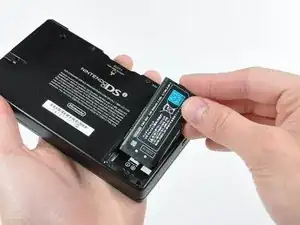

    • Fasse den Akku und hebe ihn aus dem DSi heraus.

    This is also where the water damage indicator is located, if that's important

    Vaulto -

  3. ZElvjs4G5DRnVKEX
    ZElvjs4G5DRnVKEX
    NNd3fYSswNeKCoBU

    • Zwei Schrauben befinden sich unter den beiden Gummifüßen (rot markiert).

    • Benutze die Spitze eines Spudger, um die Gummifüße aus dem Gehäuse zu lösen.

    • Wenn dein Gerät schon älter ist, zerbröseln die Gummifüße vielleicht, wenn du versuchst, sie auszubauen. Nimm in diesem Fall ein geeignetes Werkzeug und beseitige alle Reste vom Gummi.

    One of the feet did break on me, tweezers came in handy for picking it out

    Willie Narvaez -

    I unfolded and sharpened a paperclip. You can use that to stab and hook the rubber without tearing it, as the rubber is thick enough to reseal when reinserted.

    Keegan Andersen -

    Nasty, broke my spudger and the feet in this step.

    TimedIn -

  4. MPpnnO22qoYDH1YH

    • Entferne die Schrauben, mit denen das untere Gehäuse am DSi befestigt ist:

    • Sechs 5,2 mm Kreuzschlitzschrauben #00

    • Eine 2,7 mm Kreuzschlitzschraube #00

    Impossible d'enlever les vises… trop serré! comment faire?

    evrobert03 -

    i can't get the screw by the gamecard slot out, PH#00 is too small and PH#0 is too big

    Iblowup -

    same problem here. maybe try a JIS?

    darth mango -

  5. MqTKErbDcomH6eMJ
    MqTKErbDcomH6eMJ
    HuePUMK6TciCQZEj
    OkwvvvtBbd53ugBG

    • Setze den Spudger nahe der oberen rechten Ecke des DSi zwischen dem unteren Gehäuseteil und dem Bildschirm ein.

    • Führe den Spudger vorsichtig an der Kante des Außengehäuses entlang, damit eine Öffnung zwischen dem Hauptteil und dem Gehäuse entsteht.

    • Führe den Spudger weiter um das Gehäuse des DSi herum, bis der größte Teil des unteren Gehäuses entfernt wurde.

  6. ZsX1F2YxXpOFEtuH
    ZsX1F2YxXpOFEtuH
    BS25HSFVrSclu2X1

    • Hebe das untere Gehäuse vorsichtig an der Unterkante an.

    • Das Gehäuseunterteil ist immer noch mit dem rot markierten Lautstärke- und SD-Kartenkabel an der Hauptplatine befestigt. Versuche also nicht, das untere Gehäuse des DSi vollständig zu entfernen.

    • Löse das Kabel der Lautstärkeregelung und der SD-Karte mit einem Spudger aus dem Anschluss auf der Hauptplatine.

    • Sobald das Kabel vollständig entfernt ist, lässt sich das gesamte Außengehäuse abnehmen.

    Any help removing the ribbon cable, I have absolutely no clue how to remove this.

    John Brodie -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.
