Nintendo Entertainment System zerlegen

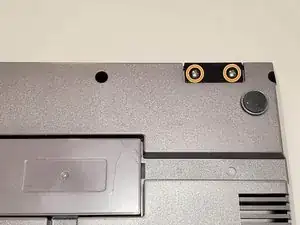

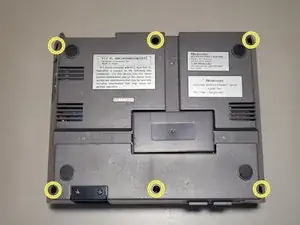

Entferne sechs 13,25 mm lange Kreuzschlitzschrauben von der Bodenplatte.

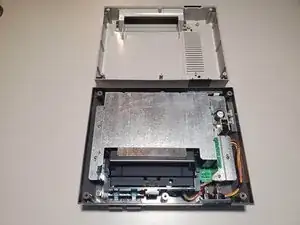

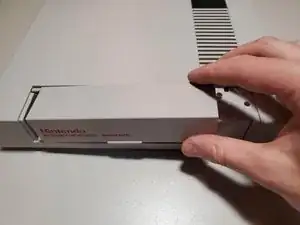

Hebe das Gehäuseoberteil halb vom Unterteil weg.

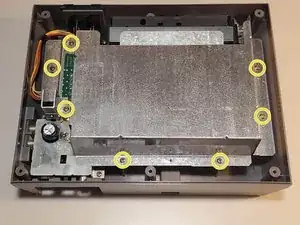

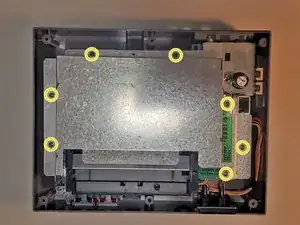

Entferne sieben 13,25 mm lange Kreuzschlitzschrauben vom Rand der RF Abschirmung.

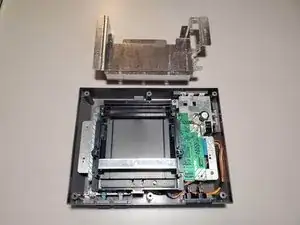

Hebe die Abschirmung vom Gerät nach oben ab und lege sie zur Seite.

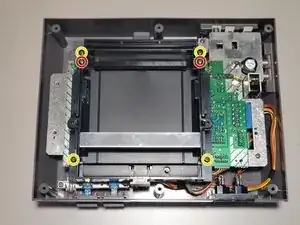

Entferne vier 13,25 mm lange Kreuzschlitzschrauben aus den vier Ecken des Einschubs für die Cartridge.

Entferne zwei 17,25 mm lange Kreuzschlitzschrauben an der Oberkante des Einschubs für die Cartridge.

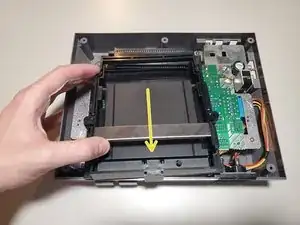

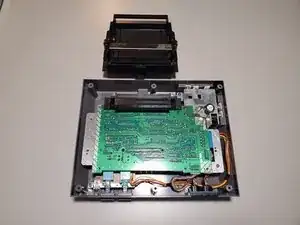

Schiebe den Einschub zu dir hin und hebe ihn vorne nach oben. Entferne den Einschub.

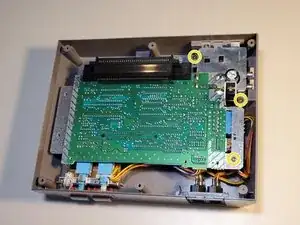

Entferne drei 13, 25 mm lange Kreuzschlitzschrauben mit denen die Hauptplatine befestigt ist.

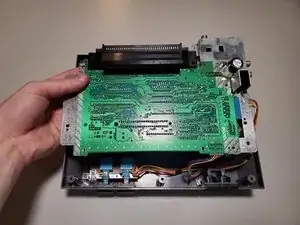

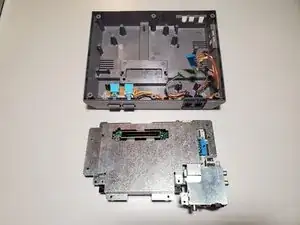

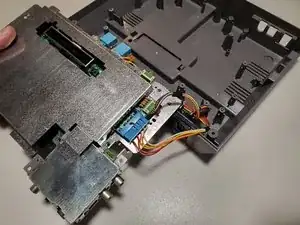

Hebe die Hauptplatine vorsichtig nach oben. Drehe sie herum, um an die Kabelanschlüsse heranzukommen.

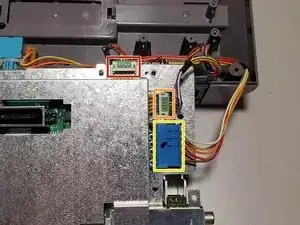

Trenne die Kabelanschlüsse von der Hauptplatine ab:

Spieler 1 (kurze Kabel)

Spieler 2 (längere Kabel)

Einschalt-/Resettaste

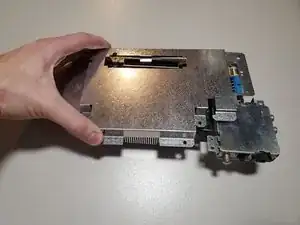

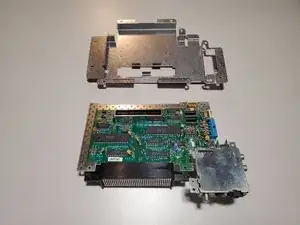

Die untere RF Abschirmung ist nur um den Erweiterungsanschluss festgeklemmt. Hebe die Abschirmung nach oben von der Hauptplatine ab.

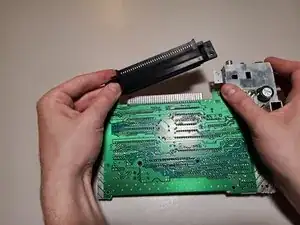

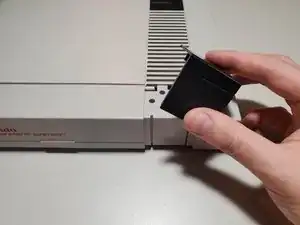

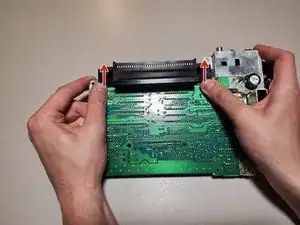

Drücke fest an beiden Seiten des Anschlusses und schiebe den Anschluss von der Hauptplatine ab.

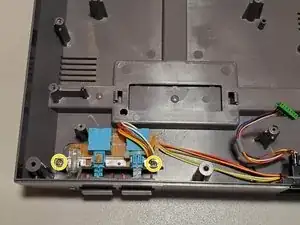

Entferne die beiden 13,25 mm langen Kreuzschlitzschrauben von der Tasteneinheit. Hebe sie hinten leicht an und entferne sie vom Gehäuse.

Entferne die beiden 7,25 mm langen Kreuzschlitzschrauben, mit denen die Halteplatte der Kontrolleranschlüsse befestigt ist. Hebe die Platte hoch und entferne sie.

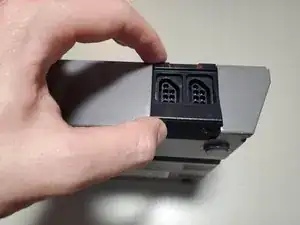

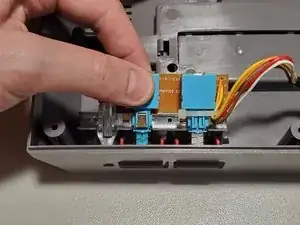

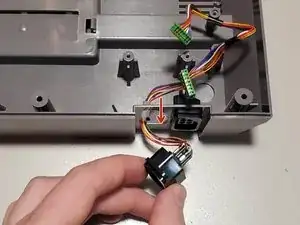

Führe die Kontrolleranschlüsse durch die Öffnungen nach vorne heraus.

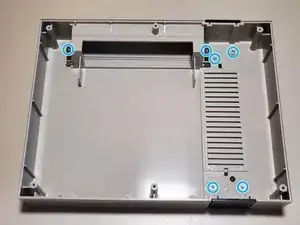

Entferne sieben 7,25 mm lange Schrauben mit kleinen Flachköpfen aus der Innenseite des oberen Gehäuses.

Zwei dieser Schrauben halten eine Feder für die Tür. Achte beim Zusammenbau auf die Form des Kunsstoffs, damit sie beim Einsetzen richtig passt.

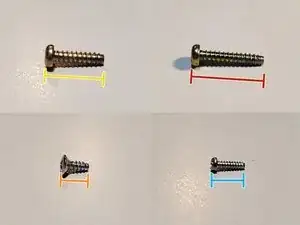

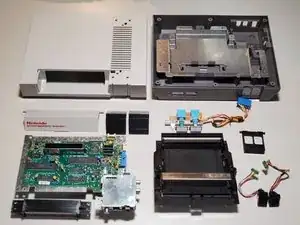

Hier eine Liste der Schrauben:

(19x) 13,25 mm Kreuzschlitzschrauben

(2x) 17,25 mm Kreuzschlitzschrauben

(2x) 7,25 mm Kreuzschlitzschrauben (silbern, große Köpfe)

(7x) 7,25 mm Flachkopfschrauben (silbern, kleine Köpfe)
