Nintendo Switch 2 Chipzuordnungen

Geschrieben von: Shahram Mokhtari
Veröffentlicht: 10/06/25
  • Kommentare: 3

Nintendo Switch 2 Chipzuordnungen

Veröffentlicht: 10/06/25

Teardown

Einleitung

Dies sind die Chipzuordnungen der Chips auf dem Mainboard.

Sieh dir auch gerne unseren Nintendo Switch 2 Teardown an.

Vielen Dank an das Community Mitglied Chunglin Chin für deinen Beitrag!

  1. FhpQ3QhNnuvepCGT
    FhpQ3QhNnuvepCGT
    rBmFWnlrr1DXBxdN

    • NVIDIA GMLX30-A1 Prozessor mit GPU

    • Micron MT62F768M64D4EK-026 WT:B 6 GB LPDDR5 SDRAM

    • Infineon CP10359AT USB-C Controller

    • Wahrscheinlich ein Nintendo B2423 Spielkartenleser Controller

    • Genesys Logic GL852G 4-port USB 2.0 hub

    • Analog Devices MAX17050 Akkustandsanzeige

    • Diodes Incorporated PI2SSD3212NCE 14-bit 2:1 SSD switch

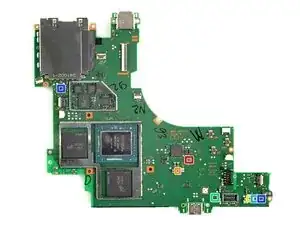

  2. hvYCetYil5KcrfeC

    • Texas Instruments TPS2121 Leistungsmultiplexer mit zwei Eingängen und einem Ausgang

    • Wahrscheinlich ein Analog Devices MAX18000 boost converter

    • Texas Instruments TPS62825 2 Ein step-down converter

    • Texas Instruments TPS25200 5V Sicherung

    • Texas Instruments TPS2553 USB Schalter

    • Texas Instruments TS5A23166 dual SPST Analogschalter

  3. TsbKClLiXtIWY5HE

    • STMicroelectronics Beschleunigungsmesser & Gyroskop

    • Texas Instruments TMP451 Temperatursensor

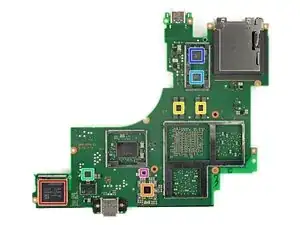

  4. a5Gg6tgTDH6WiO2p
    a5Gg6tgTDH6WiO2p
    jgEllWlhWtKIaKPC

    • SK hynix HN8T15DEHKX075 256 GB NAND Flash mit UFS 3.1 Speicher Controller

    • Analog Devices MAX77851SAWJ Energiemanagement

    • Renesas DA9092 Energiemanagement

    • Analog Devices MAX77986 Einzelzelle Li+ Akkuladegerät

    • Intelligo Technology IG2200 Audio/Stimmen Prozessor

    • Realtek ALC5658 Audio Codec

    • Analog Devices MAX77801 Abwärtsregler

  5. JNedCajYGcLVJnAo

    • Rohm BD8316GWL aufsteigender & invertierter DC-DC Konvertierer

    • Nisshinbo Micro Devices R1214Z Dual-Kanal aufsteigender weißer LED Treiber

    • Likely Analog Devices MAX18000 Boost Converter

    • Texas Instruments TPS2553 USB Ein-/Aus-Schalter

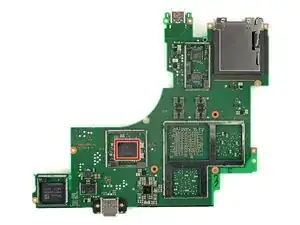

  6. jAyGZy5KRjjXPq3l

    • MediaTek MT3681AEN WiFi & Bluetooth Controller

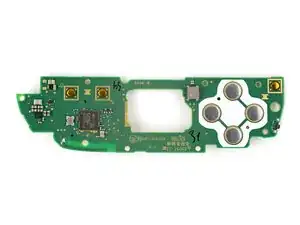

  7. PnbWUUvqqqRbFSdm
    PnbWUUvqqqRbFSdm
    cqPRTmVp3WSloZcM

    • Texas Instruments BQ25618 1.5 A Akkuladegerät

    • Wahrscheinlich Analog Devices MAX3864xA Abwärtswandler

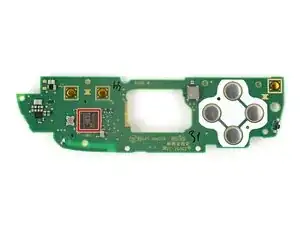

  8. oWeFILHtXAjy3qaK

    • MediaTek MT3689BCA Bluetooth SoC

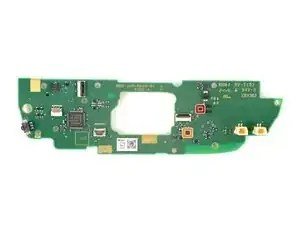

  9. Lgg4XwuIC2ySmoO2
    Lgg4XwuIC2ySmoO2
    PkKjsECEcGZKYNTv

    • Analog Devices MAX98388 Class-D Audioverstärker

    • Texas Instruments TPS2553 USB Ein-/Aus-Schalter

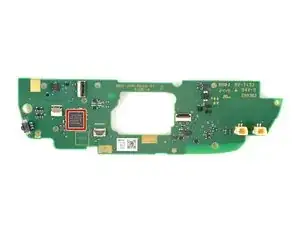

  10. umRXEyiJKpN1tt1D

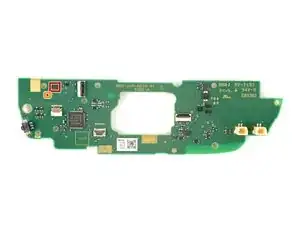

  11. OZsnq5NgtynIORkj

    • TDK-InvenSense ICM-42607-PN 6-Achsen Beschleunigungssensor & Gyroskop

    • AKM Semiconductor AK09919C 3-Achsen elektronischer Kompass
