Nintendo Switch Dock Motherboard tauschen

Geschrieben von: [deleted]
  • Kommentare: 11
Nintendo Switch Dock Motherboard tauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

15 - 45 Minuten

Einleitung

Befolge diese Anleitung, um eine defekte oder kaputte Platine in deinem Nintendo Switch-Dock ersetzen.

**Erforderliche Werkzeuge:** Tri-Head 360x50 Schraubendreher, Mini-Pinzette, Spitzzange

  1. JK2WbsyuWLQmwKUK

    • Löse die Rückabdeckung aus ihren Clips. Sie kann dann aufgeklappt werden, um das Stromkabel und das HDMI-Kabel freizulegen.

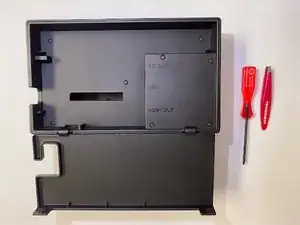

  2. Xo4wDgRLWoIXLn1P

    • Entferne die Switch aus dem Dock.

    • Richte das Dock so aus, dass der Adapterblock wie abgebildet nach oben zeigt.

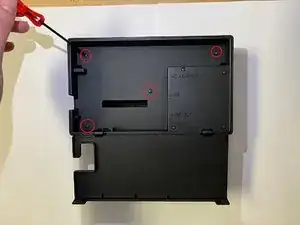

  3. ZMqajcpFNTkhgxmI

    • Löse die vier abgebildeten Schrauben (1, 2, 3, 4) mit einem Tri-Head Schraubendreher 360 x 50 und verwende eine winzige Pinzette, um die Schrauben zu entfernen.

    • Lege die Schrauben an einen sicheren Ort, damit sie nicht verloren gehen.

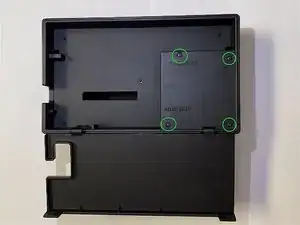

  4. ALPkDFaywRLC3baV

    • Benutze den Tri-Head 360x50, um die im Bild gezeigten Schrauben (A, B, C, D) zu lösen. Entferne die Schrauben mit einer winzigen Pinzette .

    • Lege die Schrauben an einen sicheren Platz.

    Indicating the length of the screws for steps three and four would be very helpful, they are different lengths and I can't remember which ones go where and this guide is of no help with that.

    Heavens Rejected -

    If anyone checks these comments I'm having the same issue. There are 4 of each and I don't know which step has the long screws and which has the short ones.

    Brian Holthouse -

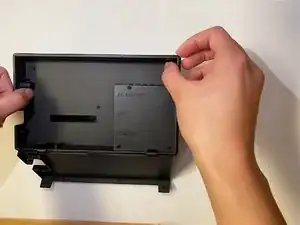

  5. ChBmbqHgUuSWCnX1
    ChBmbqHgUuSWCnX1

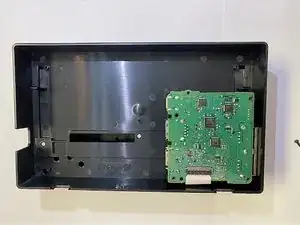

    X6QGLXOQcemqypsv

    • Entferne vorsichtig die Rückwand vom Dock, sodass die Platine zum Vorschein kommt.

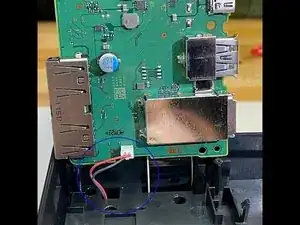

  6. ewX3OpSWf5TNIPgh

    • Trenne vorsichtig das rote und schwarze Kabel ab, das die Platine mit dem Dockgehäuse verbindet.

    • Dieses Kabel lässt sich leichter mit einer Spitzzange entfernen. Setze die Zange um das Plastikgehäuse und ziehe vorsichtig, um das Kabel zu entfernen.

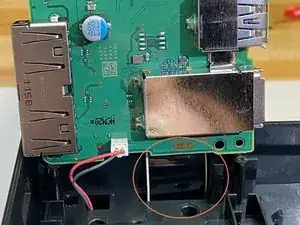

  7. cbiEiixJCHa45IMC

    • Ziehe das Flachbandkabel vorsichtig aus der Platine heraus. Das Kabel kann man durch leichtes Ziehen entfernen.

    alternatively, there is a hinged clip that holds it. Lift on the light grey bar to open and close the hinge holding the ribbon connector head in place.

    rockstartravesty -

    This section should be updated to tell user that they need to lift up the latch on the ZIF socket. Lightly pulling it won't release the ribbon cable.

    Mike O'Sullivan -

    • Packe die Ersatzplatine aus und kontrolliere sie auf Beschädigungen oder Fehler.

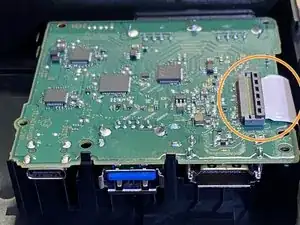

  9. YEfCGFHAUbWFPdMw
    YEfCGFHAUbWFPdMw
    4GayEqp1YlkKPrCP

    • Schließe das Flachbandkabel wieder vorsichtig an der Ersatzplatine an. Das Kabel sollte bei leichtem Druck fest sein.

    • Stelle vor dem Einstecken sicher, dass das Kabel richtig ausgerichtet ist, um versehentliche Beschädigungen zu vermeiden.

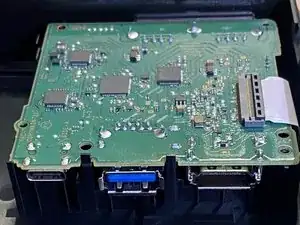

  10. VjZLMN2hrD16WWKD
    VjZLMN2hrD16WWKD
    s6RgEQqYOOJYSpUW

    • Stelle sicher, dass das Kabel richtig ausgerichtet ist, du kannst am Anschluss kontrollieren, dass die Löcher richtig ausgerichtet sind.

    • Richte das Steckerende des Kabels am Anschluss aus und drücke es vorsichtig hinein.

    • Die Platine sollte ohne Probleme an ihren Platz passen.

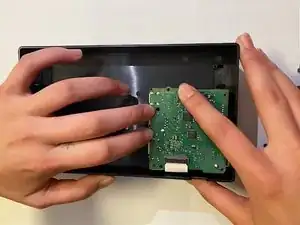

  11. uApqXgPnZDwc4grD

    • Drücke die Platine vorsichtig ganz leicht in das Gehäuse, damit sie richtig sitzt.

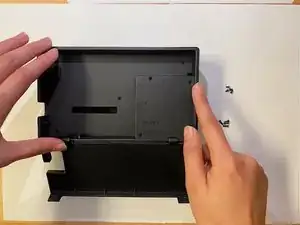

  12. ASFcFy4OjTLaKIyS

    • Lege die Rückabdeckung auf das Dock. Alle Schraubenlöcher müssen übereinander liegen.

    • Drücke die Rückabdeckung vorsichtig fest (dabei solltest du ein leichtes "Nachgeben" spüren können, wenn sich die Rückabdeckung richtig einfügt).

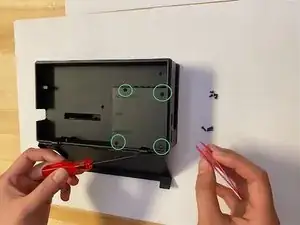

  13. PfS23LXNlpJM2XxF

    • Benutze den Tri-Point-Schraubendreher, um die Schrauben zu befestigen (A, B, C, D).

    These four are the longer Tri-wing 00 screws.

    rockstartravesty -

  14. hwJVMV6eeGwnhMIl

    • Benutze einen Tri-Point-Schraubendreher, um die restlichen Schrauben zu befestigen (1, 2, 3, 4).

    This one is where the four stubby (SHORT) tri-wing screws go.

    rockstartravesty -

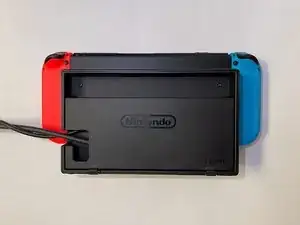

  15. FG3y3QqryBulc6Vc

    • Jetzt kannst du das HDMI- und Stromkabel wieder an das Switch Dock anschließen.

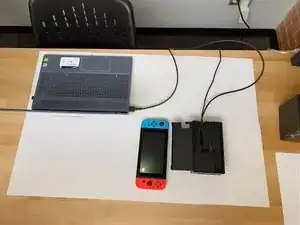

  16. hRjdXWxIcvnFyrLS

    • Schließe das HDMI-Kabel an ein Gerät mit einem HDMI-Anschluß (Fehrnseher, Monitor, Computer, usw.) (WARNUNG: Du brauchst für Computer/Laptop einen Adapter.)

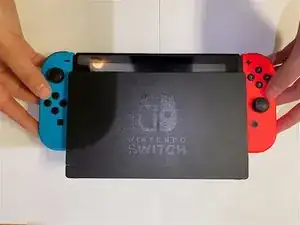

  17. ETkekMft2jadXH5f

    • Stelle die Switch ins Dock und schalte sie ein.

    • Wenn die Nintendo Switch nicht lädt, überprüfe das Ladekabel.

    • Wenn die Switch ordnungsgemäß im Dock sitzt, sollte das Display der Switch schwarz bleiben.

    • Verwende die Switch normal, um die Audio- und Videoausgabe zu testen.

    • Wenn Switch normal funktioniert, aber das Dock nicht, überprüfe, ob Folgendes zutrifft:

    • Alle Kabel sind richtig angeschlossen.

    • Beide Kabel sind weder beschädigt noch geknickt

    • Die Platine ist nicht beschädigt

    • Die Platine sitzt richtig im Gehäuse

Abschluss

Alle elektrischen Geräte sollten an einem sicheren Ort aufbewahrt werden. Nach dem Austausch sollte das Nintendo Switch Dock wieder einwandfrei funktionieren.
