Nintendo Switch Micro SD-Kartenleser (FPC-Anschlussbuchse) tauschen

Geschrieben von: John Frantz
  • Kommentare: 7
Nintendo Switch Micro SD-Kartenleser (FPC-Anschlussbuchse) tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

25 - 45 Minuten

Einleitung

Bei längerer Nutzung können Switch-Modelle Fehlfunktionen aufweisen. In dieser Anleitung wird erklärt, wie man einen defekten SD-Kartenleser austauscht. Das Switch-System ist weithin für seine begrenzte interne Speicherkapazität bekannt, sodass es für Benutzer ohne eine ordnungsgemäß funktionierende SD-Karte schwierig sein kann, zusätzliche Spieletitel herunterzuladen und zu installieren.

Um einen SD-Kartenleser zu reparieren, musst du die FPC-Anschlussbuchse ersetzen, die den SD-Kartenleser mit dem Motherboard verbindet und so seine ordnungsgemäße Funktion ermöglicht.

  • Für dieses Projekt wird Erfahrung mit dem Auftragen von Flussmittel dringend empfohlen.
  • Zudem solltest du über Vorkenntnisse im Umgang mit einer Heißluftpistole verfügen.

  1. A4jAkEFXR11tSPlP
    A4jAkEFXR11tSPlP
    aTOkniSdbqdBHjer

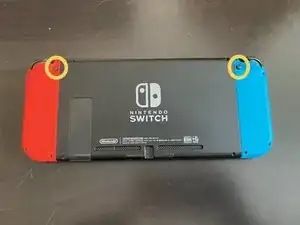

    • Finde den Ein-/Ausschalter oben auf der Nintendo Switch. Es handelt sich um den runden, vertieften Knopf links neben den Lautstärketasten, der auf dem ersten Bild rot eingekreist ist.

    • Drücke und halte die Ein-/Aus-Taste drei Sekunden lang, um ein Menü mit Energieoptionen aufzurufen. Wähle im Optionsmenü „Ausschalten“, um die Nintendo Switch auszuschalten.

    • Drücke und halte die schwarzen Knöpfe auf der Rückseite der Joycons und schiebe sie nach oben, um sie zu entfernen. Diese Knöpfe sind im zweiten Bild gelb eingekreist.

  2. mooFW21UUFiBsOLb
    mooFW21UUFiBsOLb
    EM1TWNPbdCklgZU5
    xdEfNmM4vEmDoBQq

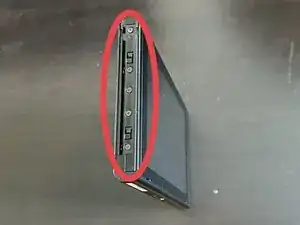

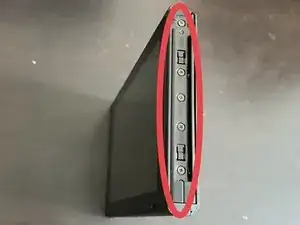

    • Finde die fünf Kreuzschlitzschrauben #00 auf jeder Seite des Geräts und entferne sie.

    • Finde die beiden Kreuzschlitzschrauben #00 an der Unterseite des Geräts und entferne sie.

  3. auWghC3NMQXtL2Rc
    auWghC3NMQXtL2Rc
    ZlQA1m6GaYordHEN
    Syu3bZkkaWlvNXQd

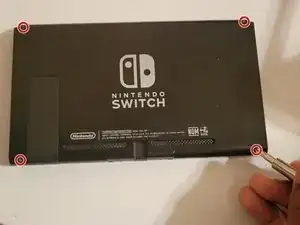

    • Finde die vier Tri-Wing Y0 Schrauben auf der Rückseite des Geräts und entferne sie.

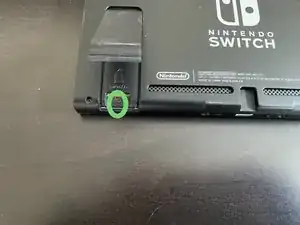

    • Hebe die SD-Kartenabdeckung an und entferne die Kreuzschlitzschraube #00 von der Rückseite des Geräts.

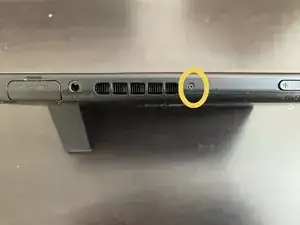

    • Finde die Kreuzschlitzschraube #00 oben auf der Rückabdeckung neben der Lüfteröffnung und entferne sie.

    • Entferne vorsichtig die Rückabdeckung vom Gerät.

    My switch had 4 00 Phillips head screws in the back cover, one on the bottom of the back cover on either side of the USB-C port and a very short 00 phillips screw on the top of the back cover, next to the fan outlet.

    mike -

    My cover was missing the top screw opposite the headphone jack

    Dominic Jones -

  4. MlgmkgpW2HV1lJBH
    MlgmkgpW2HV1lJBH
    ReVvbmYScKSRBqdI

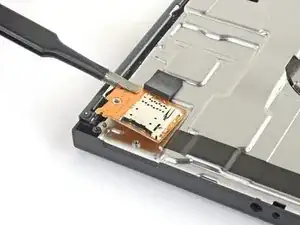

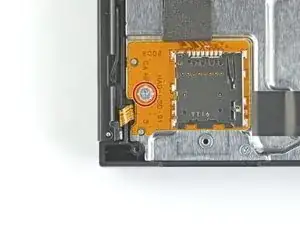

    • Suche die Kreuzschlitzschraube Nr. 00, mit der der microSD-Kartenleser am Gerät befestigt ist, und entferne sie.

    • Entferne den SD-Kartenleser langsam mit einer Tweezers.

    • Durch unsachgemäßes Entfernen oder Einsetzen des SD-Kartenlesers kann entweder der Kartenleser oder die Anschlussbuchse beschädigt werden.

    • Achte beim Zusammenbau darauf, den Druckverbinder fest mit dem Motherboard zu verbinden.

    • Um das Entfernen und erneute Anbringen des Kartenlesegeräts zu erleichtern, kann es hilfreich sein, die Schaumstoffunterlage vorher zu entfernen.

  5. 6uLlHFIO3NpMqnWx
    6uLlHFIO3NpMqnWx
    MHJYt2kwPT4xVFAu
    E3An5IFgUiGUKqBB

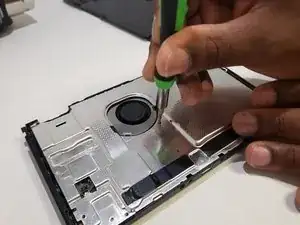

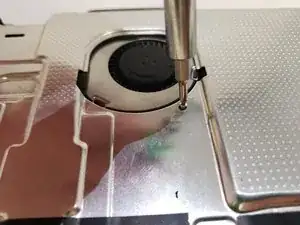

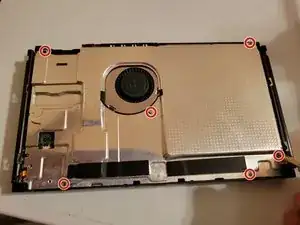

    • Entferne die sechs Kreuzschlitzschrauben #00, mit denen die Metallplatte im Geräteinneren befestigt ist.

  6. BCBRrh4MGC1dNWhA
    BCBRrh4MGC1dNWhA
    ZhRpFDrCjhu4hiEp
    bPdkffYdGbfsPkiV

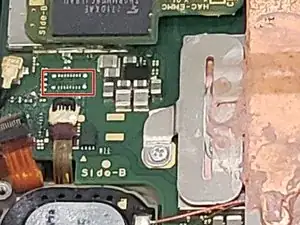

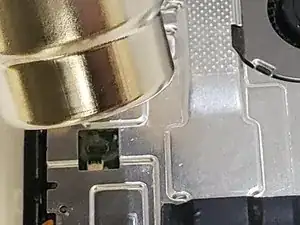

    • Erwärme den Anschluss 30 Sekunden lang mit einem Heißluftgebläse bei 400°C, bis das Lötzinn flüssig wird.

    • Entferne die Metallplatte.

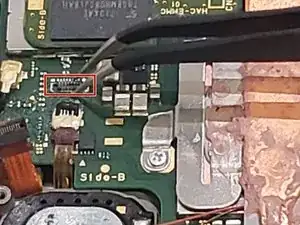

    • Entferne den FPC-Anschluss vorsichtig mit einer Pinzette.

    • Sei vorsichtig beim Gebrauch des Heißluftgebläses, du könntest dich verbrennen oder umliegende Bauteile beschädigen.

    • Es ist empfehlenswert, gefährdete Bauteile mit Aluminiumfolie zu bedecken und Schutzhandschuhe zu tragen.

    NE JAMAIS FAIRE COMME INDIQUE !!

    Très risqué, travail atroce, à ne surtout pas reproduire !!

    Joris DEBARD -

  7. JBejSWkICAiCbCjU
    JBejSWkICAiCbCjU
    4OUlPm2vnIkxfZ25

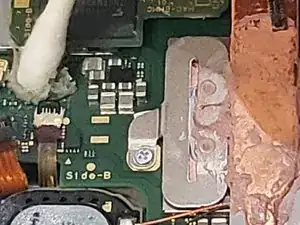

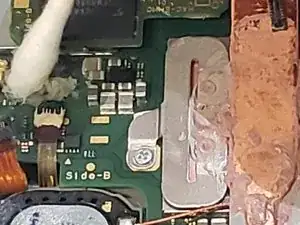

    • Trage neues Flussmittel/Lötzinn auf.

    • Verteile es mit einem Wattestäbchen.

    • Setze den neuen Anschluss auf.

  8. NwIEDmvMWpdtjy2l
    NwIEDmvMWpdtjy2l
    urgQTRlA1ohDP4XY

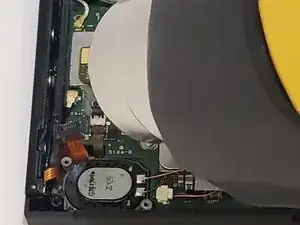

    • Erwärme die Stelle mit dem Heißluftgebläse bei 400°C.

    • Überprüfe mit dem Wattestäbchen, ob der Anschluss gut fest sitzt.

    • Sei vorsichtig beim Gebrauch des Heißluftgebläses, du könntest dich verbrennen oder umliegende Bauteile beschädigen.

    • Es ist empfehlenswert, gefährdete Bauteile mit Aluminiumfolie oder einer anderen Metallabdeckung zu schützen und Schutzhandschuhe zu tragen.

    Why does it show applying heat through the hole in the metal plate after the previous instruction is to remove the plate? Confusing to people if they've never worked on a switch before. Maybe remove that photo.

    [deleted] -

    Going to complete this guide soon, I will update the photo with my own

    Marcus Injarcus -

Abschluss

Befolge diese Anweisungen in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
