Einleitung

Diese Anleitung zeigt, wie die OLED-Displayeinheit in der Nintendo Switch OLED Modell ausgetauscht wird.

Die Einheit besteht aus dem Rahmen, dem OLED und den daran angeschlossenen Lautsprechern. Wenn du nur das OLED austauschen willst, verwende stattdessen diese Anleitung.

Bevor du das Gerät auseinanderbaust, musst du den Akku aus Sicherheitsgründen auf unter 25% entladen. Dadurch wird das Risiko reduziert, dass sich der Akku entzündet und/oder explodiert, falls er versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du geeignete Sicherheitsmaßnahmen treffen.

Die Switch OLED nutzt JIS-Schrauben, aber du kannst notfalls einen Kreuzschlitzschraubendreher verwenden. Sei vorsichtig, damit du die Schrauben nicht beschädigst. Die Kreuzschlitz-Bits von iFixit sind dafür ausgelegt mit JIS-Schrauben kompatibel zu sein.

**Beachte:*** Wenn du die Abschirmplatte entfernst, musst du auch die Wärmeleitpaste ersetzen. Da normale Wärmeleitpaste nicht dafür ausgelegt ist, größere Lücken zu überbrücken, ist die naheliegendste Lösung dafür die K5 Pro viskose Wärmeleitpaste. Für die CPU benötigst du trotzdem die übliche Wärmeleitpaste.

  1. Aqkr2qcpW2EMRoth
    Aqkr2qcpW2EMRoth
    jjMbZnUwELeWEVim
    QZwg2fkraMcQnqBH
    • Schalte das Gerät komplett aus, bevor du mit der Reparatur beginnst.

    • Drücke und halte den kleinen runden Knopf auf der Rückseite des Joy Con Controllers.

    • Halte den Knopf weiterhin gedrückt und schiebe den Controller nach oben.

  2. TpnHGZP1vnaRNl1l
    TpnHGZP1vnaRNl1l
    ohHBvxtofSySZRqx
    MyMBxFvHAHUJa5Mb
    • Schiebe den Joy Con nach oben ganz aus dem Gerät heraus.

    • Wiederhole das Ganze für den anderen Joy Con.

  3. GUyCUqLYIkbtu1cL
    GUyCUqLYIkbtu1cL
    pbRrj3ADA6YBcIij
    • Nimm einen Kreuzschlitz- oder JIS-Schraubendreher und entferne die 2 mm lange Schraube, mit der die Rückabdeckung oben am Rahmen befestigt ist.

    • Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitz- oder JIS-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

    What if I don't have the screwdriver and I can't buy it

    Ivan ROSTRO jr -

  4. 1VdcuiWFJxrZADDI
    1VdcuiWFJxrZADDI
    BS1xpadlFjbhrNDL
    • Entferne die beiden 2 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung unten am Rahmen befestigt ist.

  5. dkQ6QTfPeKCjlwgZ
    dkQ6QTfPeKCjlwgZ
    4UOJFFNNbw4D2CIh
    • Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die rechte Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

    • Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitzschraubendreher (PH 000) oder JIS 000-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

    all 3 need to be removed, not just the one.

    Roger -

  6. 3AsKZQq325jJThdd
    3AsKZQq325jJThdd
    MtCLPPHRy4mHtAmL
    • Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die linke Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

    all 3 need to be removed, not just the one.

    Roger -

  7. sNJbmOTjRKA5XDSL
    sNJbmOTjRKA5XDSL
    Q4bPLTJRaXLFB2gV
    • Klappe den Aufsteller auf der Rückseite mit den Fingern auf.

    • Wenn noch eine microSD-Karte im microSD-Einschub steckt, entferne sie, bevor du weiterarbeitest.

  8. SXpL4PMsKNHZMplU
    SXpL4PMsKNHZMplU
    jKt41kIGlE2BeD12
    • Nimm einen Y00-Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen das Rückgehäuse am Rahmen befestigt ist.

    Before the next step remove any game cards in the console

    Zach -

  9. GnRPlyTSRwEETkRr
    GnRPlyTSRwEETkRr
    t1xAVOyNcIPWdOZs
    Gqe2XivWAcVrDipk
    • Hebe das Rückgehäuse vom Vorderteil ab und entferne es.

    • Wenn sich das Rückgehäuse nicht leicht abheben lässt, dann löse die Rasten mit einem Plektrum.

    Just a heads up that, even after removing the screws, the rear plate is still heavily clipped in place. I recommend using an opening pick or opening tool to carefully pry it up starting at the top and working your way down the sides. Once you get to the bottom, the speaker grilles are a little tricky. They're attached to the rear plate, but they can get stuck easily as you're removing the back plate.

    Craig Lloyd -

    Superbe tutoriel vraiment très précis juste rajouté que 2 tétons font pression au niveau des charnières de béquille et qu’il faut y aller en douceurs. Mais vraiment milles merci

    Christopher Dubiau -

  10. QavIV6gClTlUkkqV
    QavIV6gClTlUkkqV
    vA6lcFn4kn41HsRV
    • Löse das Klebeband auf dem Abschirmblech an einer Ecke mit dem flachen Ende des Spudgers ab.

    Don't remove the antenna tape or the wires from the tape! The antennae can come off with the large metal shield plate anyways, so why remove them separately?? Extra UNNECESSARY WORK!! Just unscrew the antennae modules themselves, and pop out the antenna wires from the mainboard. Then they will lift with the large metal plate. (Steps 10, 11, 15, 16 are unnecessary, just remove the screws only that hold them down)

    hubbabubbahubbabubba9 -

  11. M1fRXWTIAW6EcDFG
    M1fRXWTIAW6EcDFG
    MGGuU4LsTmoZVHdk
    qwTA5QXA2jjIDmWI
    • Ziehe das Klebeband mit deinen Fingern oder einer Pinzette ab und entferne es.

    • Bewahre das Klebeband gut auf, du brauchst es beim Zusammenbau wieder.

  12. yyuZRT2LqOpbEPEn
    yyuZRT2LqOpbEPEn
    oZDi3RVOYGYLnUSs
    • Ziehe das Koaxialkabel zur ersten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.

    • Es kann knifflig sein, diese Kabel wieder anzuschließen. Richte die Stecker der Kabel nacheinander über ihren Anschlüssen aus und drücke sie mit dem flachen Ende des Spudgers nach unten. Die Stecker sollten dann einrasten.

  13. ZC2XlPmWNxFBFKiu
    ZC2XlPmWNxFBFKiu
    3sRRXxSEppWrTKjh
    1yEQoR1BAAaAQxjx
    • Hole das Koaxialkabel zur ersten WiFi-Antenne mit der Spudgerspitze oder deinen Fingern aus den Schlitzen im Rahmen heraus.

  14. PPZy2IJjVI4JwKDO
    PPZy2IJjVI4JwKDO
    sEZJDkWTXsrZR1Pb
    • Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die erste WiFi-Antenne am Abschirmblech befestigt ist.

  15. QZPhlTguYNZw4feb
    QZPhlTguYNZw4feb
    JAiRs4LPm5dtXGVg
    1n6Aa4TRSDjGsquo
    • Setze ein Plektrum zwischen die erste WiFi-Antenne und das Abschirmblech ein.

    • Heble mit dem Plektrum nach oben, um die erste WiFi-Antenne vom Abschirmblech zu lösen.

  16. wIHWtjQf1RRWoZEr
    wIHWtjQf1RRWoZEr
    WgkUx3NolkLqDPXy
    • Entferne die erste WiFi-Antenne.

  17. QUV5uuQ5vJkWXYKQ
    QUV5uuQ5vJkWXYKQ
    CqmCcNbHIqwPZaaK
    • Ziehe das Koaxialkabel zur zweiten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.

  18. ExeA3XTwNbOibDgH
    ExeA3XTwNbOibDgH
    shBJnmBrOVSFFLSK
    • Hole das Koaxialkabel zur zweiten WiFi-Antenne mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.

  19. NE3WlThRJYq45CYb
    NE3WlThRJYq45CYb
    VjESxycEIuQHqOdO
    • Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die zweite WiFi-Antenne am Abschirmblech befestigt ist.

  20. D23SFKabARYvRHxO
    D23SFKabARYvRHxO
    XWlvgxY6hNNvPLb4
    OWL6gRmWQSOM2yYI
    • Setze ein Plektrum zwischen die zweite WiFi-Antenne und das Abschirmblech ein.

    • Heble mit dem Plektrum nach oben, um die zweite WiFi-Antenne vom Abschirmblech zu lösen.

    • Entferne die Antenne noch nicht, ihr Koaxialkabel verläuft noch durch den Rahmen.

  21. HT3XVLvJ5dpfsdKq
    HT3XVLvJ5dpfsdKq
    LoDATWQNrWEBXp6V
    QbTXVFUfo5HLbBPS
    • Hole das Koaxialkabel zur zweiten WiFi-Antennen mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.

    • Entferne die zweite WiFi-Antenne.

  22. ZyROaEH3HFYaTlZm
    ZyROaEH3HFYaTlZm
    iitvpFqoiKbmVwK4
    • Nimm einen Kreuzschlitzschraubendreher und entferne die sechs 4,4 mm langen Schrauben, mit denen das Abschirmblech am Rahmen befestigt ist.

  23. Ugd4ewSuVT6QmFAZ
    Ugd4ewSuVT6QmFAZ
    q1Zv4nxLNGGb1Zax
    • Hebe das Abschirmblech mit den Fingern am oberen Ende vom Rahmen weg nach oben.

    • Wahrscheinlich spürst du ein wenig Widerstand. Das ist normal, weil das Abschirmblech wegen der Wärmeleitpaste leicht am Kühlkörper festklebt.

    • Entferne das Abschirmblech.

    • Der Spalt zwischen Abschirmblech und dem darunterliegenden Kühlkörper wird durch eine dicke Schicht von pinkfarbener Wärmeleitpaste überbrückt. Wenn das Abschirmblech ausgebaut worden ist, dann entferne die Wärmeleitpaste zuerst ganz mit Hilfe unserer Anleitung für Wärmeleitpaste und ersetze sie durch eine geeignete Paste, wie z.B. K5 Pro..

  24. YaFdfx1uGjBPFXOm
    YaFdfx1uGjBPFXOm
    SdfdTVfZAgDW3HvE
    • Heble den Akkustecker mit der Spudgerspitze hoch und trenne den Akku ab.

    make sure you pry UP because it kinda looks like you pull it out and i almost broke my switch pulling out :/

    Soi -

  25. DkOnVTElqbUfQDEQ
    DkOnVTElqbUfQDEQ
    hlikDFQ4MScJkxE5
    vXfcOe1BbOaKv1dS
    • Die Befestigungsschraube der Tochterplatine ist mit einem Stück Klebeband bedeckt. Ziehe das Klebeband mit einer Pinzette oder deinen Fingern ab.

  26. QVfKUbxRdjGWWXEd
    QVfKUbxRdjGWWXEd
    ymHmj4rMrqoVuxoR
    • Nimm einen Kreuzschlitzschraubendreher und entferne die 4 mm lange Schraube, mit der die Tochterplatine am Rahmen befestigt ist.

  27. 3hZmOMgsQZcMN532
    3hZmOMgsQZcMN532
    ZUNlOfCCVAMo2QIg
    OF1XG1WLomMdBuDP
    • Die Tochterplatine ist unten mit einem Druckstecker an der Hauptplatine angeschlossen.

    • Setze einen Spudger zwischen der Kante der Tochterplatine und der Hauptplatine ein.

    • Heble mit dem Spudger nach oben, um den Druckstecker abzutrennen und die Tochterplatine von der Hauptplatine abzulösen.

    • Entferne die Tochterplatine.

    • Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

  28. IJDC5PBl5lORUyBb
    IJDC5PBl5lORUyBb
    xjkfeg2gbE1kVrOK
    • Entferne die drei 3 mm Kreuzschlitzschrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist.

  29. p3BLAl1qeKBDdvpD
    p3BLAl1qeKBDdvpD
    VrdTIc3RFRoHtttR
    • Setze einen Spudger zwischen der Halterung des Kühlkörpers und der Hauptplatine ein.

    • Heble nach oben, bis sich der Kühlkörper von der Hauptplatine löst.

    • Du spürst wahrscheinlich einen Widerstand. Das ist normal, da der Kühlkörper wegen der Wärmeleitpaste an der CPU festklebt.

  30. 3jBJJoqBOlATXAhl
    3jBJJoqBOlATXAhl
    KBVXHSar1qPk1DOD
    H1ece4TicvtWJ2NL
    • Setze einen Spudger in den Spalt zwischen Lüfter und Kühlkörper ein.

    • Heble nach oben, bis sich der Kühlkörper aus der darunterliegenden Klebeverbindung löst.

    • Entferne den Kühlkörper.

    • Beseitige mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch die alte Wärmeleitpaste vom Kühlkörper und der CPU. Trage vor dem Einbau neue Wärmeleitpaste auf die CPU auf.

    The section near the fan is pretty difficult to remove, since it's adhered to the case and there's no good way to get your spudger underneath it, even by inserting it between the fan and the heat sink. Be very gentle and work patiently. It's really easy to bend the heat sink and the fins.

    Craig Lloyd -

  31. MdDOcoRbbmGASTHZ
    MdDOcoRbbmGASTHZ
    B6sSZoRUtECqVAE5
    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Lüfters mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

  32. VADSGXbAXqEjcRyN
    VADSGXbAXqEjcRyN
    xGsQLqyo4R44gKtY
    • Ziehe das Lüfterkabel mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

  33. THQUUGBL5wfLFNX4
    THQUUGBL5wfLFNX4
    X5gmS3kbeSeWliG6
    • Entferne die drei 3 mm Kreuzschlitzschrauben, mit denen der Lüfter am Rahmen befestigt ist.

  34. g1RRC5pMcYgasTFO
    g1RRC5pMcYgasTFO
    uY1L2T3HLMXkWVgN
    RsISfFMKYSGnKtbI
    • Hebe den Lüfter mit einem Spudger gerade aus dem Rahmen heraus.

    • Entferne den Lüfter.

  35. HaaBPqFGPbB2aXBX
    HaaBPqFGPbB2aXBX
    HCKVuG5xZZecSeTa
    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der Platine für die Einschalttaste mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

  36. mNWgKdl6YJemXHJH
    mNWgKdl6YJemXHJH
    3qsFPdYjQGFTVFJQ
    • Ziehe das Kabel zur Einschalttaste mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

  37. TfJQkIoVPWXJeaOg
    TfJQkIoVPWXJeaOg
    hTNySvJ2oWFAqW4G
    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der rechten Sensorschiene mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

  38. aKajNFcoAsPnihkd
    aKajNFcoAsPnihkd
    51Jx4rbxpmFeCJuf
    • Ziehe das Kabel zur rechten Sensorschiene mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

  39. JNsJOKaM6xiaOQIC
    JNsJOKaM6xiaOQIC
    C25QHgm66YklCV5y
    • Entferne die beiden 3,8 mm langen Kreuzschlitzschrauben, mit denen die rechte Joy-Con-Sensorschiene am Rahmen befestigt ist.

  40. cHWOGED16mOLNJso
    cHWOGED16mOLNJso
    IV6NnlRObNaUHogG
    • Entferne die rechte Joy-Con-Sensorschiene.

  41. 6kA41MqiuMScwfGH
    6kA41MqiuMScwfGH
    XbdD3kqfQOASTpad
    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Displays mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

  42. kVMPDWwumSLXX46l
    kVMPDWwumSLXX46l
    2k1kbTo3OWmV2OBw
    • Ziehe das Displaykabel mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

  43. USUsgJUOBZUoErI4
    USUsgJUOBZUoErI4
    sn6LyvMIRSvchqDX
    htx11DLPBqtdgYIf
    • Ziehe den JST-Stecker des linken Lautsprechers mit einer stumpfen Pinzette oder deinen Fingern aus seinem Anschluss heraus.

  44. eRRoGj6rEf2nFtER
    eRRoGj6rEf2nFtER
    GtGeXjqxdweUlICH
    eUeBTeBrcZMAwLYK
    • Ziehe den JST-Stecker des rechten Lautsprechers mit einer stumpfen Pinzette oder deinen Fingern aus seinem Anschluss heraus.

  45. dQ1WLDldxGQWfCwF
    dQ1WLDldxGQWfCwF
    eqNmDdfLOkZ3ZBQt
    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der linken Sensorschiene mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

  46. oJhLBINiC3sNII5R
    oJhLBINiC3sNII5R
    Py1lCl2CPxrPVJSv
    pRgCwRtTZW252seG
    • Ziehe das Kabel zur linken Sensorschiene mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

  47. nIa2LqUFSDFU211P
    nIa2LqUFSDFU211P
    goAy3sDoncBVDHBu
    • Entferne die fünf Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist:

    • Drei 3 mm lange Schrauben

    • Zwei 4,4 mm lange Schrauben

  48. dJFsNIITOnwfDWLY
    dJFsNIITOnwfDWLY
    NAxbTliBfouXZBme
    IAkE1c2YhAFGMUAg
    • Setze einen Spudger zwischen die Hauptplatine und den Rahmen ein.

    • Heble nach oben, um die Hauptplatine vom Rahmen abzulösen.

    • Entferne die Hauptplatine.

  49. t4VlYoI1I4mteQHG
    t4VlYoI1I4mteQHG
    hEWdEkZgdcQAO5A2
    • Ziehe das Kabel zur linken Joy-Con-Sensorschiene vorsichtig mit den Fingern vom Rahmen ab.

  50. JWUjCLH6aHYUTW5h
    JWUjCLH6aHYUTW5h
    KmL4JWIiApC3hv3x
    • Entferne die 3,8 mm lange Kreuzschlitzschraube, mit der die linke Joy-Con-Sensorschiene am Rahmen befestigt ist.

  51. YhxEwWVS2Yjds4tn
    YhxEwWVS2Yjds4tn
    AMQSg1DsxoDjZKBX
    • Entferne die linke Joy-Con-Sensorschiene.

  52. 6cHagZZAMwTSrZBh
    6cHagZZAMwTSrZBh
    Io3h2InjdWcrbfsf
    • Nimm einen Kreuzschlitzschraubendreher und entferne die beiden 3 mm langen Schrauben, mit denen die untere Schiene am Rahmen befestigt ist.

    good instructions but my bottom rail came without rubber feet which I found very disappointing. Is there anywhere I could buy a rail with the rubber feet already on their, if not thanks anyways.

    Braddock Baker -

  53. LW2UhwDoARknXqkI
    LW2UhwDoARknXqkI
    16LhjlqHFZTLJvqx
    • Entferne die untere Schiene.

  54. pRTcTgQK3WrgQwUR
    pRTcTgQK3WrgQwUR
    OSDwMDkdd6qpWDIB
    fxALWYTWKS1sQqwU

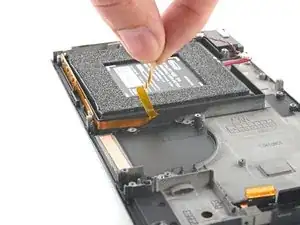

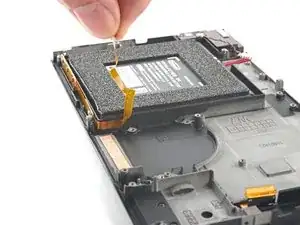

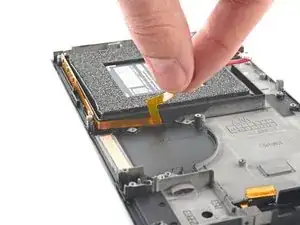

    • Ziehe das Kabel an der Tastenplatine vorsichtig mit den Fingern vom Rahmen ab.

  55. ZxZTAckOHntvqWJ5
    ZxZTAckOHntvqWJ5
    qVNVehdLjOPDGWRy
    BZqLHY2YFXIpPoDU

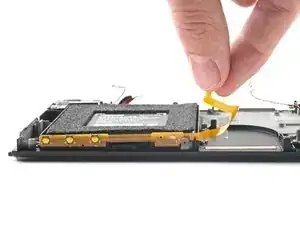

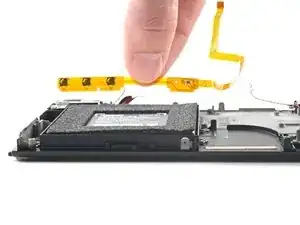

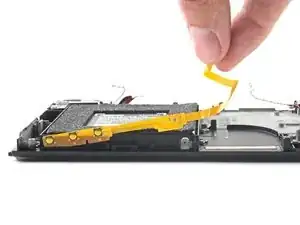

    • Hole die Tastenplatine mit den Fingern aus ihren Kunststoffschlitzen im Rahmen heraus.

    • Entferne die Tastenplatine.

  56. hPFuR1qkUYGLPlZG
    hPFuR1qkUYGLPlZG
    m4iWdg4aGIaS1hZB

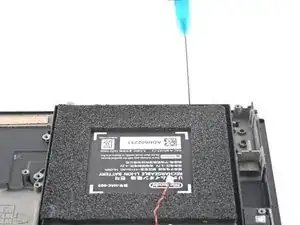

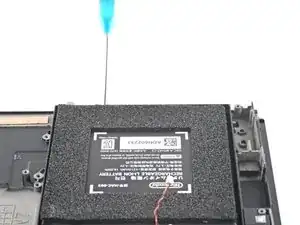

    • Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylalkohol (mindestens 90%ig) an die Oberkante des Akkufachs, um den Kleber aufzuweichen.

    • Wenn du Klebstoffentferner verwendest, dann beachte zuerst diese Schritte zur Vorbereitung.

  57. dTgx1mATptDrYJrC
    dTgx1mATptDrYJrC
    IyidURYSUMSJhKHX

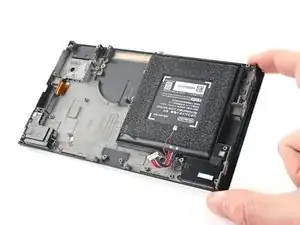

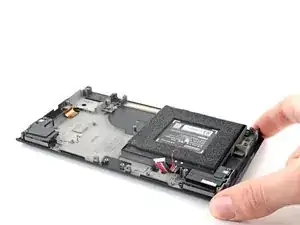

    • Hebe das Gerät an der Oberkante etwas an, damit der Alkohol unter den Akku läuft.

    • Halte es so etwa 1-2 Minuten, damit der Alkohol den Kleber aufweichen kann.

  58. DrjOKTEIeBbl1kJf
    DrjOKTEIeBbl1kJf
    tP6WCDBUwpVZI16U
    Oe4Onyg4AoKkXiAi

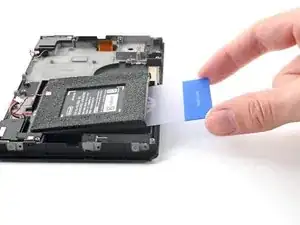

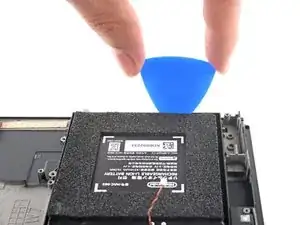

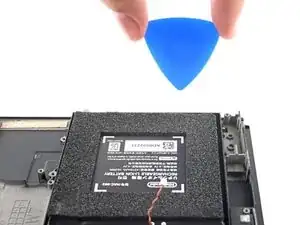

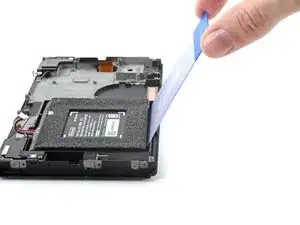

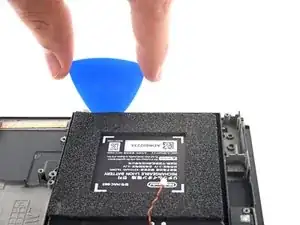

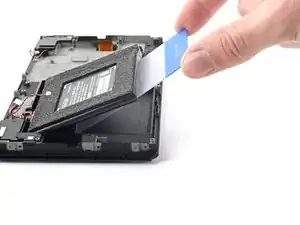

    • Setze ein Plektrum in den Spalt zwischen dem Akku und dem Rand des Akkufachs ein.

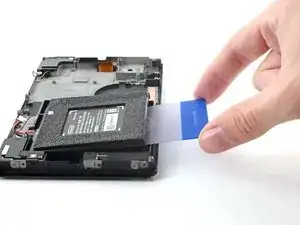

    • Schiebe die Spitze des Plektrums vorsichtig unter den Akku und beginne an der Kante den Akku abzulösen.

    • Achte darauf, dass der Akku nicht angestochen oder verbogen wird. Ein beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

  59. a6DQdbTnxCCp2ML5

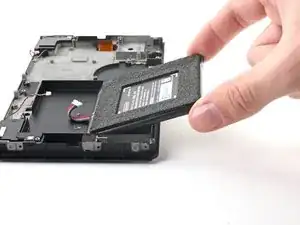

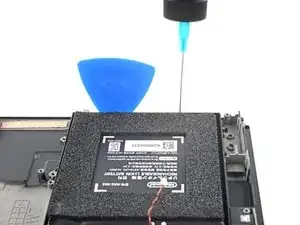

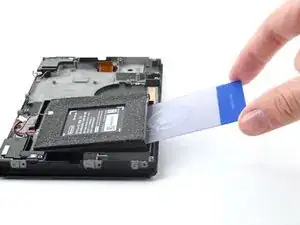

    • Lasse das Plektrum stecken und tröpfle noch etwas mehr von der Flüssigkeit in das Akkufach hinein.

    • Kippe die Oberkante des Gerätes nach oben und lasse den Alkohol 1-2 Minuten lang einwirken.

  60. Hq5UEdGLBoovb2iH
    Hq5UEdGLBoovb2iH
    K2iNKMHoDMdkrjff
    • Schiebe das Plektrum noch tiefer an der Oberkante des Akkus hinein, um den Kleber weiter aufzutrennen.

  61. RfWJ3VXpdqZoat5f
    RfWJ3VXpdqZoat5f
    OFFZrkooqRO4Px5M
    fsjHFDw5AISKVKIn
    • Wenn genug Platz ist, dann setze eine Kunststoffkarte uter den Akku ein und heble den Akku langsam hoch.

    • Wenn es schwer geht, dann tröpfle noch mehr von der Flüssigkeit ein.

    • Achte darauf, dass du den Akku beim Hochheben nicht verbiegst.

  62. ICk5XSeaiEVgpNRX
    ICk5XSeaiEVgpNRX
    1Lg3rSWhcwsTUaJM
    GxddqNcHGxTX4yWg
    • Heble weiter mit der Kunststoffkarte nach oben, bis der Akku ganz abgelöst ist.

    • Entferne den Akku.

    • Beseitige alle Kleberreste mit einem fusselfreien (Mikrofaser-)Tuch und Isopropylalkohol aus dem Akkufach, bevor du den neuen Akku einbaust.

    • Wenn dein Ersatzakku nicht mit Klebestreifen ausgestattet ist, dann verwende diese Anleitung, um neue Klebestreifen an der Unterseite des Akkus anzubringen.

    • Verwende einen ausgebauten Akku nicht mehr, das ist ein Sicherheitsrisiko. Ersetze ihn durch einen neuen.

  63. HLDtcZ4j3JxCX2GR

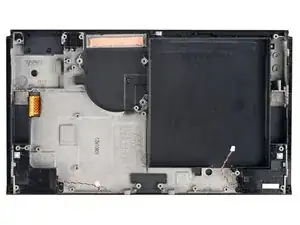

    • Die OLED Displayeinheit verbleibt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Alex Diaz-Kokaisl

Mitglied seit: 16/01/22

168562 Reputation

2 Kommentare

Hi Alex (or anyone who knows and wants to answer), why do you indicate in point 61 to replace the battery and not reuse it after removal? Should it be replaced even if the console is practically new and has only been used for a few weeks?

Mario Rega -

you could've punctured it, severed the wires, or bent it during removal. even if none of that happened, it would certainly be soaked in isopropyl alcohol since dissolving the strong glue underneath requires it. If you reuse the old battery, then it might light your house up while you're docking or charging it. I'd certainly not want to use a console with a battery soaked with alcohol.

Leooooo1061 -
