Nintendo Switch OLED Dock Motherboard tauschen

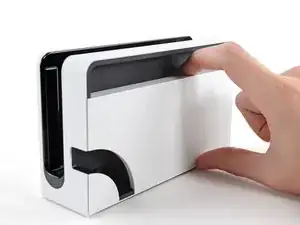

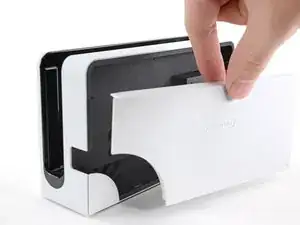

Ziehe die Rückabdeckung mit deinen Fingern vom Rahmen weg und löse sie aus den Kunststoffklammern.

Entferne die Rückabdeckung.

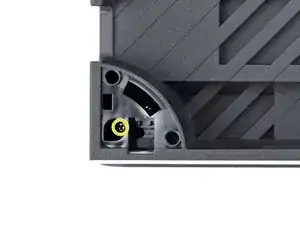

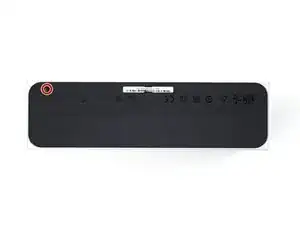

Nutze einen Y0 Schraubendreher, um die 7,5mm lange Schraube zu lösen, mit der die Bodenplatte am Rahmen befestigt ist.

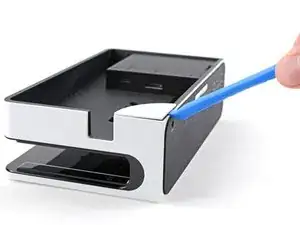

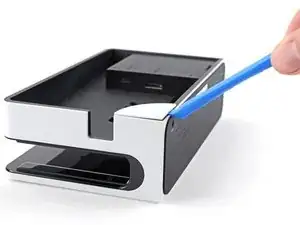

Setze ein Öffnungswerkzeug an unteren linken Ecke zwischen den Rahmen und die Kunststoffabdeckung ein.

Heble mit dem Öffnungswerkzeug nach oben, um die Schraubabdeckung vom Rahmen zu lösen.

Entferne die Schraubabdeckung.

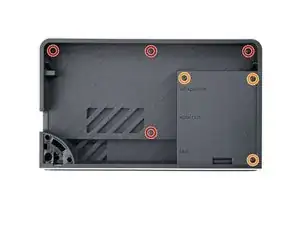

Nutze einen Y0 Schraubendreher, um die sieben Schrauben zu lösen, mit denen der Mittelrahmen am Rahmen befestigt ist:

Vier 3,9 mm Schrauben

Drei 7,5 mm Schrauben

Eine 3,9 mm Schraube

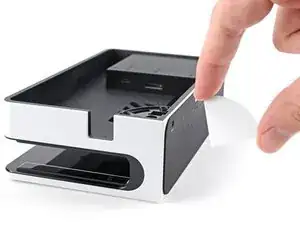

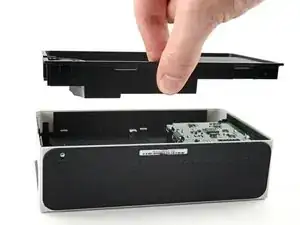

Hebe den Mittelrahmen mit deinen Fingern vom Gehäuse ab.

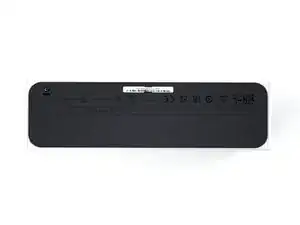

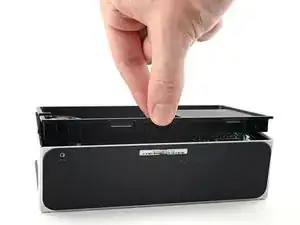

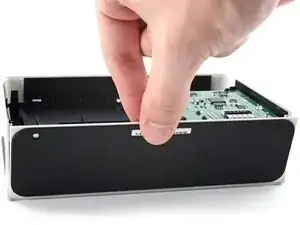

Ziehe die Bodenplatte mit deinen Fingern vom Rahmen weg und löse sie aus den Kunststoffklammern.

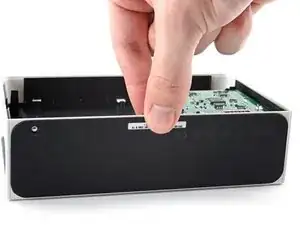

Entferne die Bodenplatte.

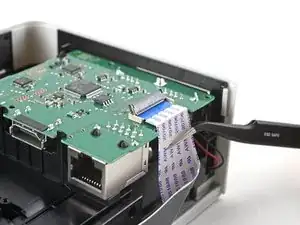

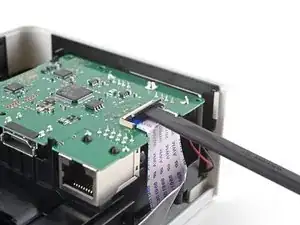

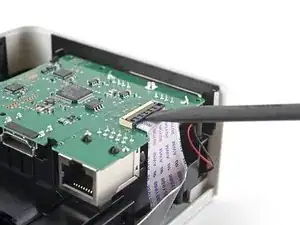

Nutze das flache Ende eines Spudgers, um die Verriegelung des ZIF-Steckverbinders am Motherboard-Kabel zu öffnen.

Ziehe das Kabel mithilfe einer Pinzette aus seinem Stecker heraus.

Ziehe die Kunststoffklammern, mit denen das Motherboard befestigt ist, mit deinem Finger zurück.

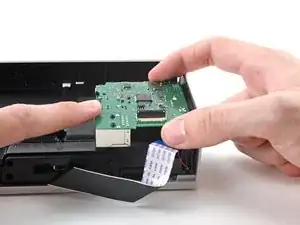

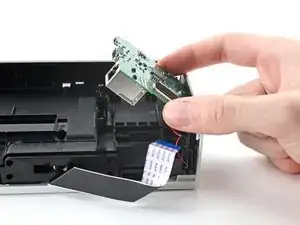

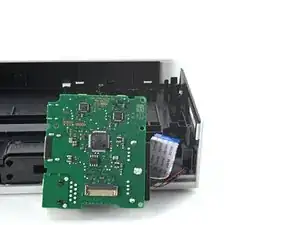

Hebe das Motherboard nach oben aus dem Rahmen heraus, um es zu entfernen.

Lege das Motherboard an der Seite des Rahmens ab, bevor du zum nächsten Schritt übergehst.

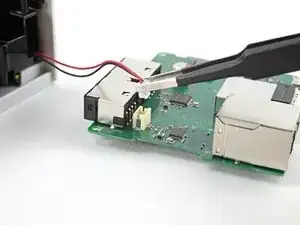

Nutze eine stumpfe Pinzette oder deine Finger, um den JST-Stecker der LEDs aus seinem Anschluss zu ziehen.
