Nintendo Switch OLED Hauptplatine tauschen

Drücke und halte den kleinen runden Knopf auf der Rückseite des Joy Con Controllers.

Halte den Knopf weiterhin gedrückt und schiebe den Controller nach oben.

Schiebe den Joy Con nach oben ganz aus dem Gerät heraus.

Nimm einen Kreuzschlitz- oder JIS-Schraubendreher und entferne die 2 mm lange Schraube, mit der die Rückabdeckung oben am Rahmen befestigt ist.

Entferne die beiden 2 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung unten am Rahmen befestigt ist.

Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die rechte Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die linke Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

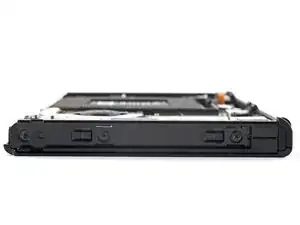

Klappe den Aufsteller auf der Rückseite mit den Fingern auf.

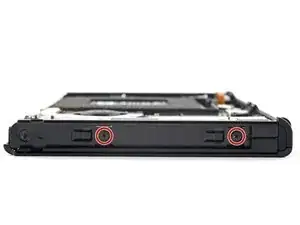

Nimm einen Y00-Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen das Rückgehäuse am Rahmen befestigt ist.

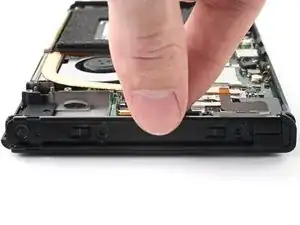

Hebe das Rückgehäuse vom Vorderteil ab und entferne es.

Löse das Klebeband auf dem Abschirmblech an einer Ecke mit dem flachen Ende des Spudgers ab.

Ziehe das Klebeband mit deinen Fingern oder einer Pinzette ab und entferne es.

Ziehe das Koaxialkabel zur ersten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.

Hole das Koaxialkabel zur ersten WiFi-Antenne mit der Spudgerspitze oder deinen Fingern aus den Schlitzen im Rahmen heraus.

Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die erste WiFi-Antenne am Abschirmblech befestigt ist.

Setze ein Plektrum zwischen die erste WiFi-Antenne und das Abschirmblech ein.

Heble mit dem Plektrum nach oben, um die erste WiFi-Antenne vom Abschirmblech zu lösen.

Entferne die erste WiFi-Antenne.

Ziehe das Koaxialkabel zur zweiten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.

Hole das Koaxialkabel zur zweiten WiFi-Antenne mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.

Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die zweite WiFi-Antenne am Abschirmblech befestigt ist.

Setze ein Plektrum zwischen die zweite WiFi-Antenne und das Abschirmblech ein.

Heble mit dem Plektrum nach oben, um die zweite WiFi-Antenne vom Abschirmblech zu lösen.

Hole das Koaxialkabel zur zweiten WiFi-Antennen mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.

Entferne die zweite WiFi-Antenne.

Nimm einen Kreuzschlitzschraubendreher und entferne die sechs 4,4 mm langen Schrauben, mit denen das Abschirmblech am Rahmen befestigt ist.

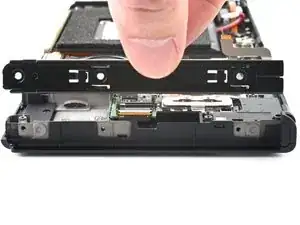

Hebe das Abschirmblech mit den Fingern am oberen Ende vom Rahmen weg nach oben.

Entferne das Abschirmblech.

Heble den Akkustecker mit der Spudgerspitze hoch und trenne den Akku ab.

Die Befestigungsschraube der Tochterplatine ist mit einem Stück Klebeband bedeckt. Ziehe das Klebeband mit einer Pinzette oder deinen Fingern ab.

Nimm einen Kreuzschlitzschraubendreher und entferne die 4 mm lange Schraube, mit der die Tochterplatine am Rahmen befestigt ist.

Setze einen Spudger zwischen der Kante der Tochterplatine und der Hauptplatine ein.

Heble mit dem Spudger nach oben, um den Druckstecker abzutrennen und die Tochterplatine von der Hauptplatine abzulösen.

Entferne die Tochterplatine.

Entferne die drei 3 mm Kreuzschlitzschrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist.

Setze einen Spudger zwischen der Halterung des Kühlkörpers und der Hauptplatine ein.

Heble nach oben, bis sich der Kühlkörper von der Hauptplatine löst.

Setze einen Spudger in den Spalt zwischen Lüfter und Kühlkörper ein.

Heble nach oben, bis sich der Kühlkörper aus der darunterliegenden Klebeverbindung löst.

Entferne den Kühlkörper.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Lüfters mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

Ziehe das Lüfterkabel mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

Entferne die drei 3 mm Kreuzschlitzschrauben, mit denen der Lüfter am Rahmen befestigt ist.

Hebe den Lüfter mit einem Spudger gerade aus dem Rahmen heraus.

Entferne den Lüfter.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der Platine für die Einschalttaste mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

Ziehe das Kabel zur Einschalttaste mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der rechten Sensorschiene mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

Ziehe das Kabel zur rechten Sensorschiene mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

Entferne die beiden 3,8 mm langen Kreuzschlitzschrauben, mit denen die rechte Joy-Con-Sensorschiene am Rahmen befestigt ist.

Entferne die rechte Joy-Con-Sensorschiene.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Displays mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

Ziehe das Displaykabel mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

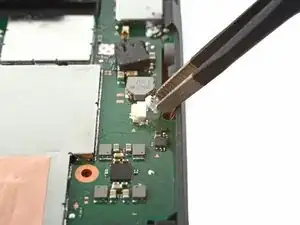

Ziehe den JST-Stecker des linken Lautsprechers mit einer stumpfen Pinzette oder deinen Fingern aus seinem Anschluss heraus.

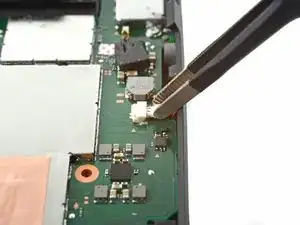

Ziehe den JST-Stecker des rechten Lautsprechers mit einer stumpfen Pinzette oder deinen Fingern aus seinem Anschluss heraus.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der linken Sensorschiene mit einem Öffnungswerkzeug, Spudger oder deinem Fingernagel hoch.

Ziehe das Kabel zur linken Sensorschiene mit einer Pinzette gerade aus seinem Anschluss auf der Hauptplatine heraus.

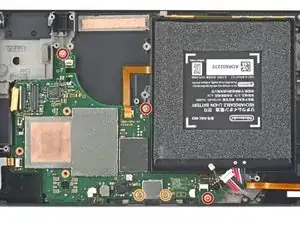

Entferne die fünf Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist:

Drei 3 mm lange Schrauben

Zwei 4,4 mm lange Schrauben

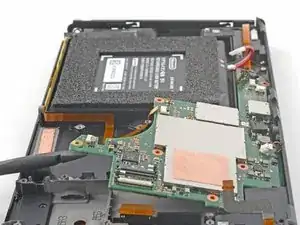

Setze einen Spudger zwischen die Hauptplatine und den Rahmen ein.

Heble nach oben, um die Hauptplatine vom Rahmen abzulösen.

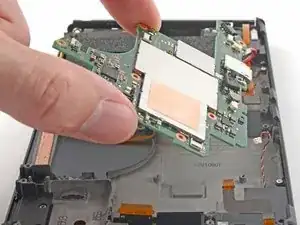

Entferne die Hauptplatine.
