Nintendo Switch Pro vordere Tastenblende tauschen

Geschrieben von: Daniel Tagalog

Kommentare: 21

Nintendo Switch Pro vordere Tastenblende tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 15 Minuten

Einleitung

Die Tasten auf der Vorderseite des Nintendo Switch Pro Kontrollers müssen sich frei bewegen können und schnell reagieren. Wenn das nicht gut funktioniert, kannst du nicht mehr spielen. Wenn die Tasten hängen , nicht reagieren oder sich garnicht mehr bewegen lassen, kannst du sie mit Hilfe dieser Anleitung austauschen. Du benötigst dazu einen Kreuzschlitz-Schraubendreher #00.

Werkzeuge

Schritt 1

Drehe den Controller so um, dass der Aufkleber mit der Modellnummer nach oben zeigt.
Entferne die beiden schwarzen 8,4 mm Flachkopf-Kreuzschlitzschrauben mit einem JIS #00-Bit, mit denen die Handgriffe am Ende verschraubt sind.

Be carefull, these screws are super easy to strip even with the right tools.

Lukas Eberharter -

I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

Isaac Webb -

I tried using a Philips #00 screwdriver but it didn’t work

vincent ingrassia -

Don't even think about trying Phillips. There are some other guides online that say you'll be fine, but they're wrong. Even one attempt with Phillips WILL strip these, and you will never, ever get this controller open once that happens. Even with JIS they're really hard to get out and really easy to strip.

Luke T. Allen - 07/01/25

Schritt 2

Ziehe die Abdeckungen der Griffe vorsichtig vom Controller.

Schritt 3

Entferne die vier silberfarbenen 6,8 mm langen JIS-Schrauben #00, mit denen die durchsichtige Abdeckung befestigt ist.

Schritt 4

Löse die durchsichtige Abdeckung mit deinem Fingernagel ab.

Schritt 5

Entferne die durchsichtige Abdeckung.

Schritt 6

Entferne den Lithium-Ionen-Akku, indem du ihn mit deinem Fingernagel oder einem Öffnungswerkzeug an der linken Seite anhebst.
Dafür brauchst du nur wenig Kraft.

Schritt 7

Entferne die fünf 6 mm Kreuzschlitzschrauben auf der Rückseite des Controllers:
Die beiden Gehäuseschrauben über den Handgriffen und eine Schraube unter dem Akku sitzen nicht sehr tief. Diese Schrauben können leicht entfernt werden.
Die beiden Schrauben neben der ZR und der ZL Schultertasten sitzen in tiefen Löchern. Um an sie heranzukommen musst du eine Bitverlängerung oder einen Schraubendreher mit langem Schaft verwenden.

the 2 screws up at the top are unreachable with the standard fixit kit just a heads up

drew - 06/02/21

Seconded. the screws are located too deep below the plastic slot, and the bit holding bulge is too wide for the small aperture (similarly with the flexible extension). the bit length is too shallow to reach.

An alternative driver with a much narrower & longer shaft is required, which will likely not come with interchangeable bits.

Douglas Selby - 05/03/21

I would say it is possible to reach the top left screw, just not the top right - there is a gap in the top left that allows you to slightly bend the standard driver outward to turn it while still making adequate contact.

El_Mechacontext -

An update: I was actually able to remove the top right one in a really hacky way - inserting the Phillips #0 bit into the #4 hex bit, and then using that in the standard driver. This added just enough length to successfully reach and make full contact with the screw!

El_Mechacontext -

Using the #4 hex bit as an extension was the exact "hack" I needed to get rid of the drift finally. Thank you. You're a lifesaver.

Das #4 Hex Bit als Verlängerung für das Kreuzschlitz Bit zu nutzen ist zwar etwas eng, aber es erspart einem wirklich einen zusätzlichen Schraubendreher.

Techn0magier -

Schritt 8

In der Mitte jedes Handgriffs gibt es ein Klebepad. Du benötigst etwas Kraft, um sie von der vorderen Abdeckung loszuhebeln, denke an die daran befestigten Flachbandkabel.
Nimm die Kunststoffabdeckung des Controllers behutsam ab.
Entferne die Abdeckung noch nicht ganz, sie ist noch mit einem weißen Flachbandkabel an der Hauptplatine angeschlossen.

Didn't realize there is adhesive holding the front cover onto the unit. It's located inside of the handles. Just a bit of force there helped, just be careful of the cable.

Roger Perez -

this step is really hard

XDchlapec -

You can use a pry tool to pry the part of the top shell covering the handles off the adhesive in order to make this step less like pulling teeth.

Charlie - 10/11/24

Schritt 9

Drücke den schwarzen Sicherungsbügel am ZIF-Anschluss mit der Spitze eines Plektrums zum Öffnen nach oben.

Having just completed this repair, I noted that this ribbon cable can disconnect on either side. It is easier to disconnect and reconnect from the other side than what is shown in my experience.

acestronautical -

@acestronautical is right! much easier to remove the ribbon cable from the button board, connect to the base board and then connect back to the button board. Thank you @acestronautical

Joe Rickerby -

Schritt 10

Löse das Verbindungskabel mit deinen Fingern oder einer stumpfen Pinzette aus seinem Anschluss.

You don't need to disconnect this as long as you are fine with keeping it close by so as not to rip the ribbon cable.

Caden Helm -

Schritt 11

Entferne das vordere Gehäuseteil.

Schritt 12

Entferne die zwei 6,8 mm langen Schrauben auf der oberen Platine mit einem Kreuzschlitzschraubendreher #00.

Schritt 13

Nutze einen Spudger, um den Verriegelungsbügel am ZIF-Stecker zu öffnen.

Schritt 14

Entferne das schwarze Flachbandkabel vom Steckverbinder.
Es sollte nur eine kleine Menge an Kraft nötig sein, um das Kabel zu entfernen.

What do I do if the connector snaps off? Is it fixable with solder or electrical tape or should I give up hope?

Jack Frost -

This ribbon cable is difficult to reconnect, quality tweezers are required. I was unable to slide the ribbon cable in to where I could no longer see the traces. Take note of how much ribbon cable is exposed before disconnecting so that you can have an easier time judging when the cable is fully inserted upon reconnecting.

acestronautical -

Schritt 15

Entferne die Trigger-Knöpfe vom Kunststoff-Gehäuse.

Schritt 16

Entferne die 5 mm lange Kreuzschlitzschraube, mit der die vordere Tastenblende befestigt ist.
Wenn es noch eine weitere Schraube gibt, entferne auch diese.

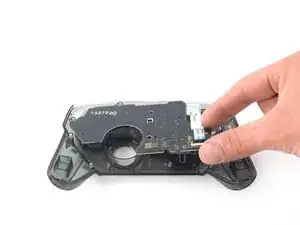

Schritt 17

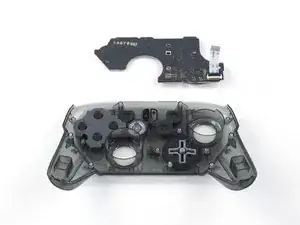

Entferne die Tastenblende.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Daniel Tagalog

Mitglied seit: 10/10/19

1834 Reputation

4 Kommentare

Hey Daniel! Thank you very much for this tutorial.

May I ask you, do you know the part code of this specific board or where I can find it online?? My pro controller d-pad came malfunctioning from factory and I think I’ll challenge myself to try and buy a new one to replace it.

Tassio - 24/09/20

I broke the locking tab on the ZIF connector what can I do?

Jonathan Martinez -

I’ve been looking myself and can’t find any replacement button board to buy - just asking again if anyone knows how to find or where to buy one?

Brandon Green -

if anyone else is reading this article... I easily found a nice set of replacement buttons that fit well on zedlabz. they're made in china and they are good quality rigid plastic with pleasant texturizing so they are easy to grip and press. happy fixing!

George Harrison Fricklas -
