Nokia 6 Demontage

Nokia 6 (TA-1011): Nach dem Eintauchen ins Wasser leuchten die LEDs auf, aber die virtuellen Tasten (Pfeil, Home und letzte Apps) funktionieren nicht.

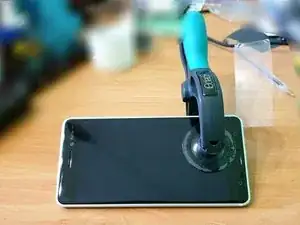

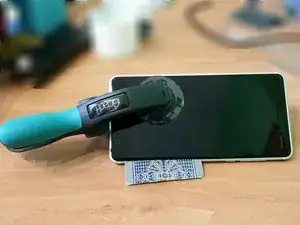

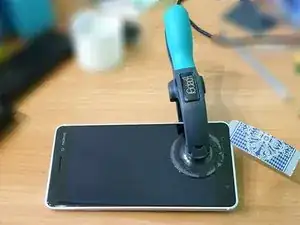

Entfernen Sie das Glas/Display von seinem doppelseitigen Kleber, indem Sie die Kanten erhitzen und es mit einem Saugnapf und einem dünnen Stück Plastik (Spielkarten) anheben.

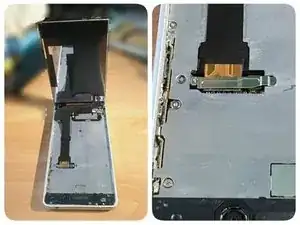

Heben Sie das Touch-Display vorsichtig von oben (Lautsprecherbereich) an und trennen Sie den Flachkabelstecker, indem Sie die Schraube lösen und die Platte entfernen.

An diesem Punkt heben Sie die flache Seite bei Bedarf mit Heißluft vorsichtig an, um sie vom doppelseitigen Klebeband darunter zu lösen und das Touch-Display zu entfernen.

Lösen Sie die Schraube, entfernen Sie die Platte und trennen Sie das Kabel des virtuellen Tasten/Fingerabdrucksensors.

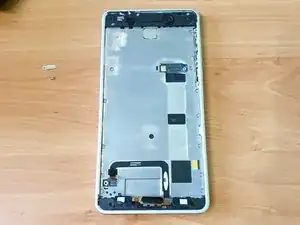

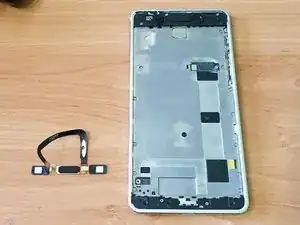

Demontieren Sie das „Fingerprint Sensor Flex“-Modul, indem Sie das Flachkabel vom doppelseitigen Klebeband lösen.

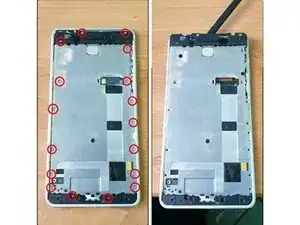

Lösen Sie die Schrauben und danach die Metallplatte, indem Sie sie vorsichtig mit einem Kunststoffwerkzeug anheben.

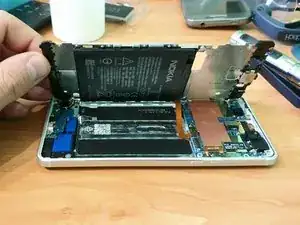

Heben Sie die Metallplatte an der Seite an und trennen Sie die Batterie, um sie entfernen zu können.

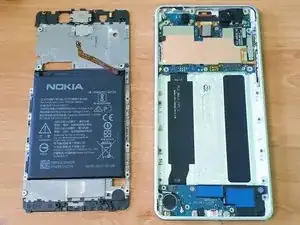

Metallplatte mit zerlegter Batterie und Lautsprecher.

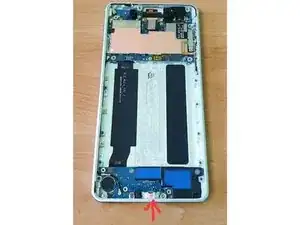

Über dem Ladeanschluss können Sie erkennen, dass der Feuchtigkeitssensor rosa und nicht weiß ist; das bedeutet, dass Flüssigkeiten in diesen Bereich gelangt sind.

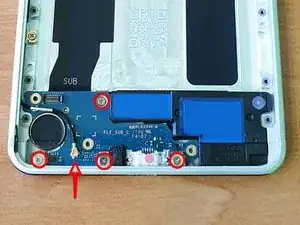

Lösen Sie die Schrauben des Lademoduls und trennen Sie den Antennenstecker.

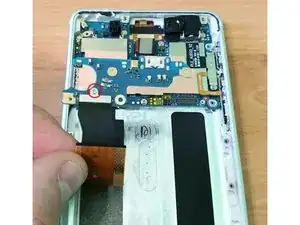

Nachdem Sie das Flachkabel vom doppelseitigen Klebeband auf der Unterseite gelöst und die Ladekarte entnommen haben, lösen Sie die Schraube und trennen Sie das Flachkabel.

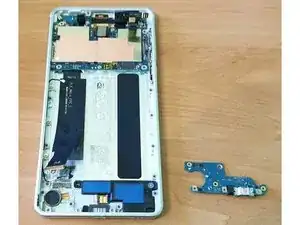

Lademodul zerlegt.

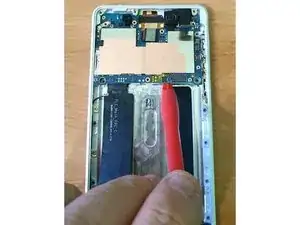

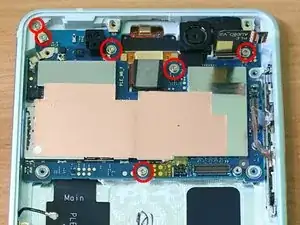

Nachdem Sie das SIM-/Micro-SD-Fach mit dem Extraktor entfernt und das Antennenkabel, den Kopfhöreranschluss und die Lautstärke-/Einschalttasten getrennt haben, lösen Sie die Schrauben auf der Hauptplatine.

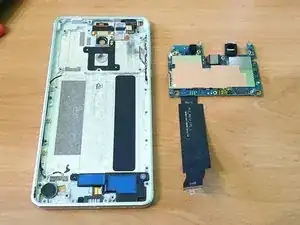

Heben Sie das Motherboard vorsichtig mit einem Kunststoffwerkzeug an und entfernen Sie es aus seinem Sitz.

Motherboard mit demontierter Lademodul-Anschlussplatte.

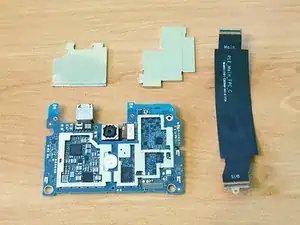

Um zu überprüfen, ob im Inneren des Motherboards verbrannte Komponenten befinden oder Oxidation stattfand, müssen Sie das Flexkabel trennen und die Isolier-/Ableitungsplatten der verschiedenen Komponenten des Logic Boards entfernen.

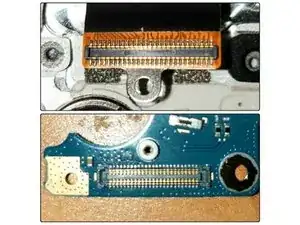

Bei genauer Betrachtung der am stärksten dem Wasser ausgesetzten Teile unter dem Mikroskop (siehe Schritt 6) wurden kleine Oxidationen an den Anschlusssteckern des Flachkabels und des Lademoduls festgestellt, die die Kommunikation zwischen dem Fingerabdrucksensor und den virtuellen Tasten mit der Hauptplatine verhinderten

Nachdem diese Oxidationen mit einer speziellen Desoxidationsflüssigkeit und mit speziellen Werkzeugen zum Kratzen entfernt wurden, ohne die Kontakte zu beschädigen, funktionierten die Fingerabdruck-/Virtual-Key-Sensoren wieder zu 100 %.

Jetzt muss nur noch das Nokia 6 wieder zusammengebaut werden
