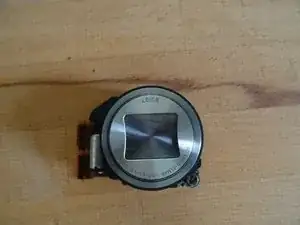

Einleitung
Wenn das Objektiv der Kamera gestört ist, sich nicht mehr öffnet oder ausfährt, die Kamera einen Systemfehler zeigt, musst du eventuell das Objektiv ausbauen und untersuchen, vielleicht auch ganz austauschen. Diese Anleitung zeigt, wie das Objektiv der Panasonic Lumix TZ71 ausgetauscht wird.
Werkzeuge
-
-
Schalte die Kamera aus und nimm zur Sicherheit den Akku heraus.
-
Drehe die vier Kreuzschlitzschrauben am Boden heraus
-
Drehe die beiden Kreuzschlitzschrauben an der Seite mit der Klappe heraus.
-
Drehe die Kreuzschlitzschraube an der anderen Seite heraus
-
-
-

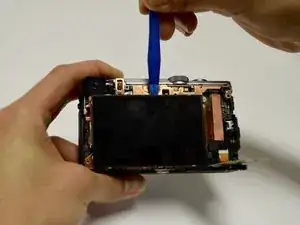

Hebe die Blende auf der Rückseite heraus. Verwende dazu deine Fingernägel oder ein Plektrum. Die Blende klemmt etwas.
-
-
-

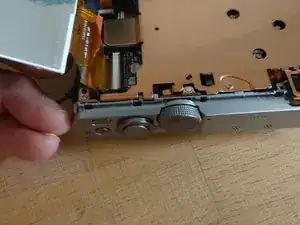

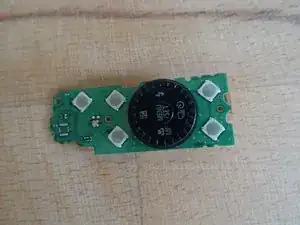

Schiebe die Tastenplatine ein kleines Stück nach unten.
-

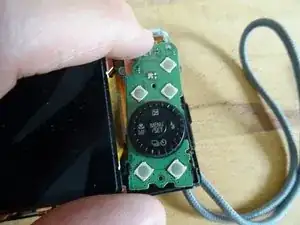

Klappe die Platine schräg nach oben und halte sie fest.
-

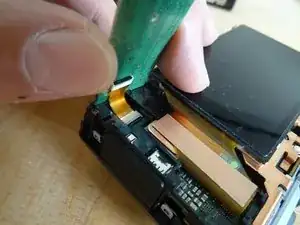

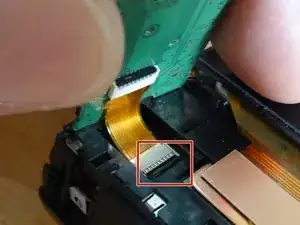

Klappe den schwarzen Sicherungsbügel am ZIF-Anschluss des Flachbandkabels mit der Spudgerspitze hoch.
-
Ziehe das Flachbandkabel vorsichtig mit einer Pinzette heraus.
-
-
-
Schiebe das Display ein wenig nach rechts.
-
Hebe das Display am oberen Rand ein Stück hoch.
-
Klappe das Display wie ein Buch auf.
-
-
-

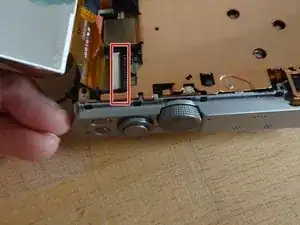

Klappe den schwarzen Sicherungsbügel am ZIF-Anschluss des Displaykabels mit der Spudgerspitze hoch.
-
Ziehe das Flachbandkabel mit einer Pinzette aus dem Anschluss heraus.
-

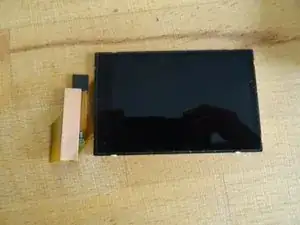

Entferne das Display.
-
-
-

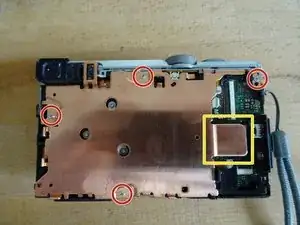

Drehe die vier Kreuzschlitzschrauben an der kupfernen Abschirmplatte heraus.
-
Die Platte ist im gelb markierten Bereich leicht verklebt. Nimm einen Spudger und beginne dort, sie vorsichtig hochzuhebeln.
-

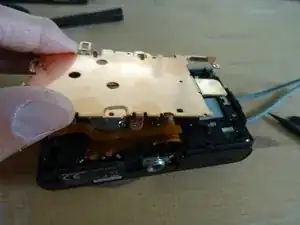

Fahre mit dem Spudger rundum und heble die Platte nach und nach heraus.
-

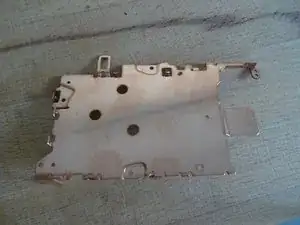

Entferne die Platte
-
-
-

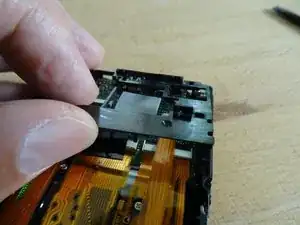

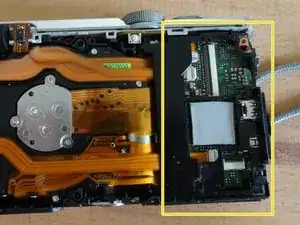

Unter der Tastenplatine befindet sich noch ein schwarzes Formteil als Halterung.
-

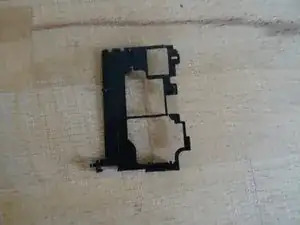

Löse die Halterung vorsichtig mit der Spudgerspitze heraus und entferne sie.
-
-
-
Das breite Flachbandkabel in der Mitte ist mit einem Stück Klebeband befestigt. Löse das Band soweit ab, dass sich das Kabel abziehen lässt.
-

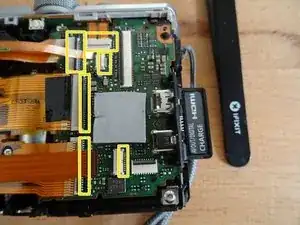

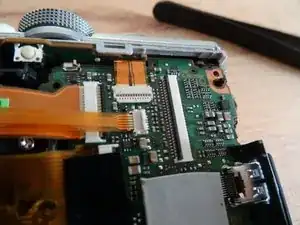

Klappe alle Sicherungsbügel an den ZIF-Anschlüssen der Flachbandkabel mit der Spudgerspitze hoch.
-
Ziehe die Flachbandkabel vorsichtig nacheinander mit einer Pinzette ab. Um das breite Flachbandkabel herauszuziehen, kannst du den Klebestreifen benutzen.
-
-
-

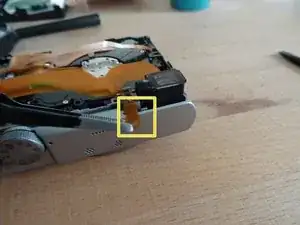

Das Objektiv ist fast frei, es wird durch den kleinen empfindlichen Sensor neben dem Sucher behindert.
-
Ziehe das Flachbandkabel des Sensors behutsam unter der oberen Kamerabdeckung heraus.
-

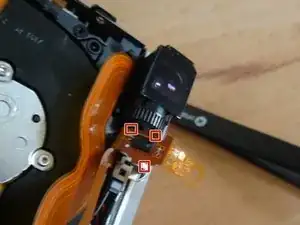

Löse das Flachbandkabel mit dem Sensor ganz vorsichtig aus seinen drei kleinen Halteklammern.
-

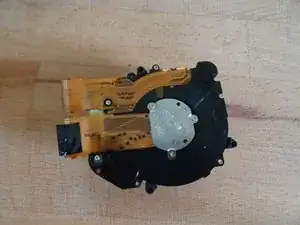

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
