OnePlus 7T Display tauschen

Geschrieben von: Manuel Haeussermann

Kommentare: 8

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein defektes Display am One Plus 7T ausgetauscht wird.

Wenn der Rahmen verformt ist, muss er unbedingt ersetzt werden, damit das neue Display gut passt und nicht durch ungleichmäßigen Druck kaputt geht.

Das Gerät ist so aufgebaut, dass du erst den Lithium-Ionen-Akku entfernen musst, um an die Displaykabel heranzukommen. Wenn der Akku im Verlauf der Reparatur verformt wird, muss er ausgetauscht werden, alles andere wäre ein Sicherheitsrisiko.

Du brauchst Ersatzklebestreifen, um die einzelnen Komponenten beim Zusammenbau wieder zu befestigen.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

Stelle sicher, dass dein Handy ausgeschaltet ist, bevor du beginnst.
Lege einen erhitzten iOpener 2 Minuten lang auf die Glasrückseite, um den Kleber. darunter aufzuweichen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Handy nicht überhitzt – das AMOLED Display und der interne Akku sind ziemlich hitzeempfindlich.

Schritt 2

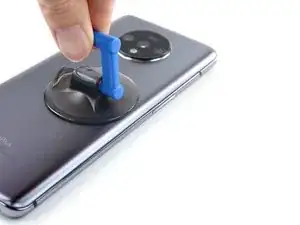

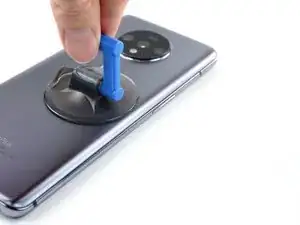

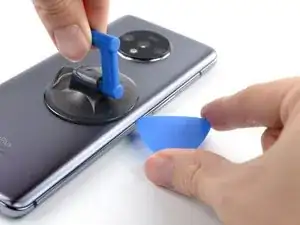

Setze einen Saugheber auf die rechte Kante der Rückabdeckung.
Wenn die Rückseite gesplittert ist, kann es sein, dass der Saugheber nicht hält. Versuche das Glas mit einem starken Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest und lass ihn trocknen, bevor du weitermachst.
Ziehe den Saugheberhoch, um einen Spalt zwischen dem Glas und dem Rahmen zu erzeugen.
Setze ein Plektrum in diesen Spalt ein.

Schritt 3

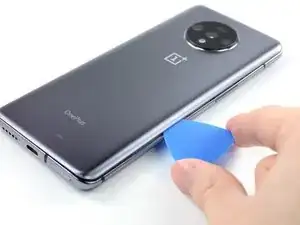

Fahre mit dem Plektrum entlang an der Kante zur unteren rechten Ecke.
Lass das Plektrum in der unteren rechten Ecke stecken, um zu verhindern, dass sich der Kleber wieder verbindet.
Sobald du das Plektrum eingesetzt hast, kannst du den Saugheber entfernen oder ihn benutzen, um während der folgenden Schritte einen besseren Halt zu haben.

Schritt 4

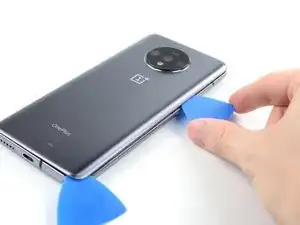

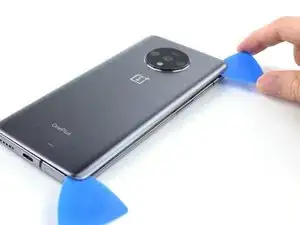

Setze ein Plektrum in den Spalt, den du eben geöffnet hast, ein.
Fahre mit dem Plektrum an der Kante entlang bis zu der oberen rechten Ecke.
Wenn du Schwierigkeiten hast, den Kleber zu durchtrennen, kannst du erneut den iOpener benutzen, um den Kleber aufzuweichen.
Lasse das Plektrum in der oberen rechten Ecke stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 5

Wenn du in der Nähe des Kameramoduls entlangfährst, setze nur die Spitze des Plektrums (~ 4-5 mm) ein, um Schäden an der Kamera zu vermeiden.
Setze ein drittes Plektrum unter die obere rechte Ecke der Glasrückseite.
Fahre mit dem Plektrum an der Kante entlang zur oberen linken Ecke des Gerätes, um den Kleber zu durchtrennen.
Lasse das Plektrum in der oberen linken Ecke stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 6

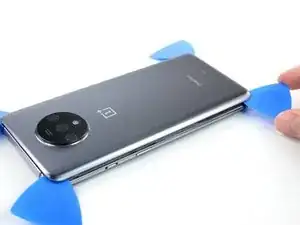

Setze ein viertes Plektrum unter die obere linke Ecke.
Schiebe das Plektrum an der Kante entlang zur linken unteren Ecke, um den Kleber durchzuschneiden.
Lasse das Plektrum in der unteren linken Ecke stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 7

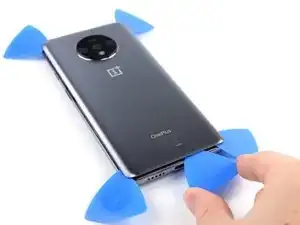

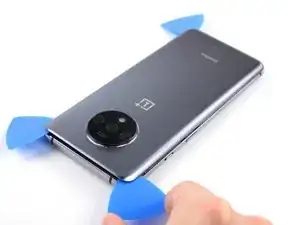

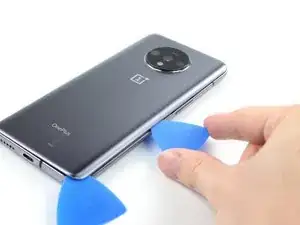

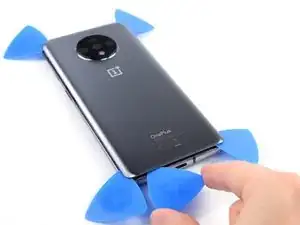

Setze ein fünftes Plektrum unter die untere linke Ecke.
Fahre entlang der Kante zur unteren rechten Ecke, um den verbleibenden Kleber zu lösen.

Schritt 8

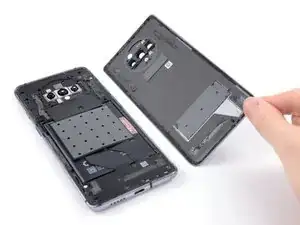

Entferne die Glasrückseite.
Wende neuen Kleber an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.
Befestige die Glasrückseite mit vorgeschnittenen Klebestreifen oder doppelseitigen Klebeband. Wenn du die Glasrückseite angeklebt hast, musst du sie einige Minuten lang fest und gleichmäßig andrücken, damit der Kleber abbinden kann und gut hält. Lege dein Gerät z. B. unter einen Stapel schwerer Bücher.

Schritt 9

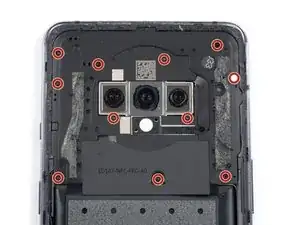

Beutze einen Kreuzschlitzschraubendreher, um die elf 3.6 mm langen Schrauben, mit denen die Abdeckung des Motherboards befestigt ist, zu lösen.
Eine der Schrauben befindet sich versteckt unter dem weißen Sticker für die Wasserschadensanzeige.

Schritt 10

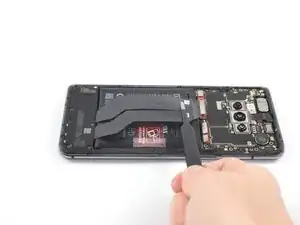

Setze die Spitze eines Plektrums unter die untere rechte Ecke der Motherboard- Abdeckung.
Schiebe das Plektrum an der Motherboard-Abdeckung entlang, um die Kunststoffclips zu lösen, mit denen sie befestigt ist.

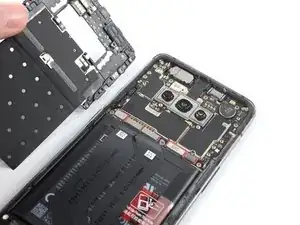

Entferne die Abdeckung des Motherboards.

Schritt 11

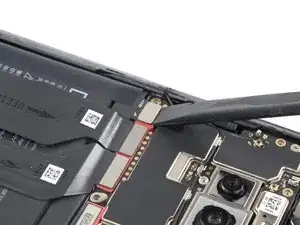

Benutze einen Spudger, um den Akku abzutrennen, indem du seinen Stecker gerade nach oben aus seinem Anschluss hebelst.

Schritt 12

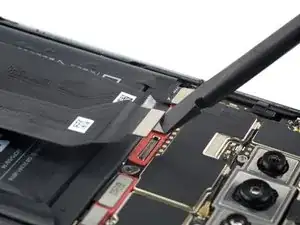

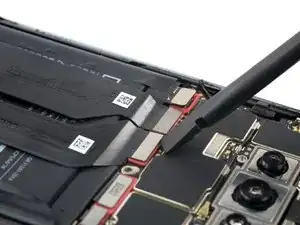

Nutze das flache Ende eines Spudgers, um die beiden Flachbandkabel abzutrennen.

Schritt 13

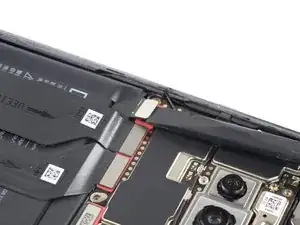

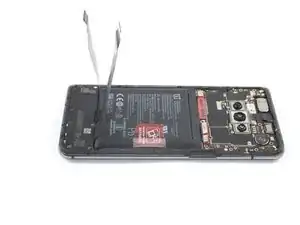

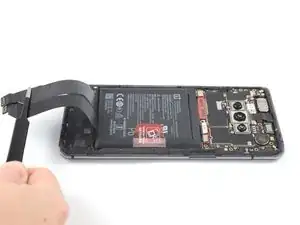

Biege die beiden Flachbandkabel vom Akku weg zum unteren Teil des Smartphones hin.
Vermeide es, die Kabel zu knicken oder zu stark zu biegen, da sie sont beschädigt werden können.

Schritt 14

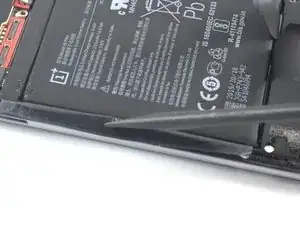

Verwende einen Spudger, um vorsichtig das Klebeband an der linken Kante des Akkus zu entfernen.

Schritt 15

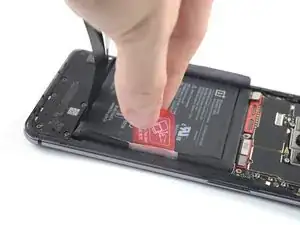

Löse die roten Zuglasche ab.
Ziehe die rote Zuglasche nach oben, um den Akku aus seiner Vertiefung zu heben, und klappe ihn in eine aufrechte Position.
Wenn du Schwierigkeiten hast, den Akku zu entfernen, kannst du einen iOpener nutzen, um den Kleber unter dem Akku aufzuweichen.

Schritt 16

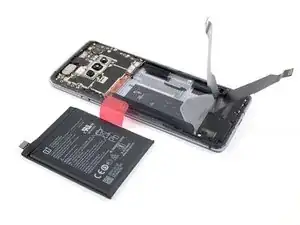

Entferne den Akku.
Baue keinen beschädigten oder deformierten Akku wieder ein, da dies potentiell ein Sicherheitsrisiko ist.
Befestige den Akku mit vorgeschnittenen Klebestreifen oder doppelseitigen Klebeband. Um ihn richtig zu positionieren, Wende den neuen Kleber dort an, wo der alte auch war. Drücke den Akku vorsichtig fest.
Verbinde den Akku beim Zusammenbau mit dem Motherboard, um ihn richtig auszurichten. Trenne den Akku wieder ab, wenn er gut sitzt.

Schritt 17

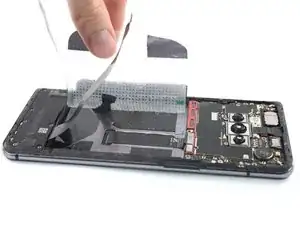

Fasse die Kunststofffolie an der Kante an, die über die rechte Seite des Smartphones ragt.
Ziehe die Folie gleichmäßig zur linken Seite des Smartphones hin.
Entferne die Kunststofffolie.

Schritt 18

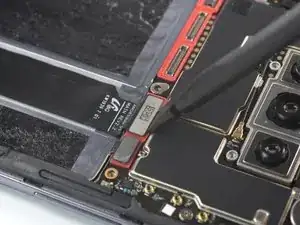

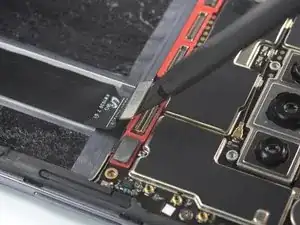

Heble den Displaystecker mit einem Spudger gerade aus seinem Anschluss heraus und trenne ihn ab.

Schritt 19

Das Displaykabel ist leicht am Rahmen festgeklebt.

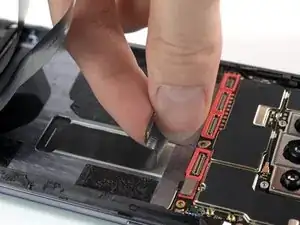

Fasse das Displaykabel mit den Fingern.
Ziehe das Displaykabel zur Unterkante des Smartphones hin.
Biege oder knicke das Kabel nicht, es könnte beschädigt werden.

Schritt 20

Lege einen erwärmten iOpener zwei Minuten lang auf das Display.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Wärmeplatte benutzen. Sei aber vorsichtig und überhitze das Gerät nicht. Das Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

Schritt 21

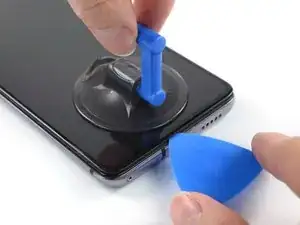

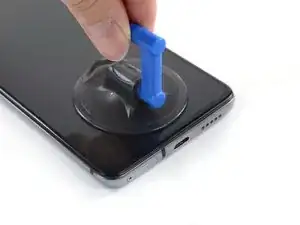

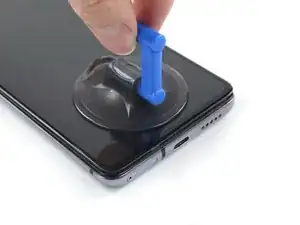

Bringe einen Saugheber unten am Display an.
Wenn das Display stark zersplittert ist, haftet der Saugheber wahrscheinlich besser, wenn du das Display mit einer Schicht von durchsichtigem Paketband überklebst. Du kannst den Saugheber auch durch sehr kräftiges Klebeband ersetzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt entstanden ist.
Setze ein Plektrum in den Spalt ein.

Schritt 22

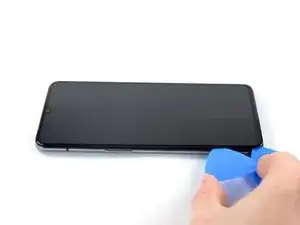

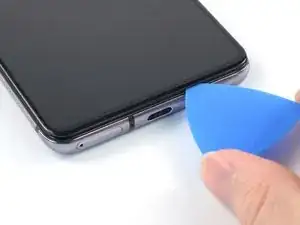

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 23

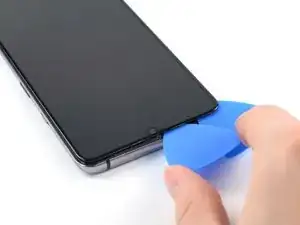

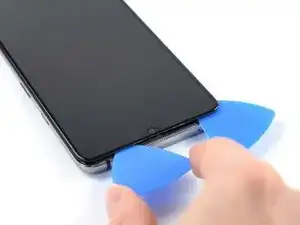

Setze ein zweites Plektrum in die untere linke Ecke ein.
Schiebe das Plektrum entlang der linken Kante zur oberen linken Ecke hin.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 24

Wenn du in der Nähe der Frontkamera arbeitest, setze die Spitze des Plektrums nur etwa 4 - 5 mm tief ein, damit die Frontkamera nicht beschädigt oder verschmutzt wird.
Setze ein drittes Plektrum in die obere linke Ecke ein.
Schiebe das Plektrum entlang der Oberkante zur oberen rechten Ecke hin.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 25

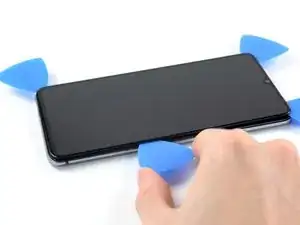

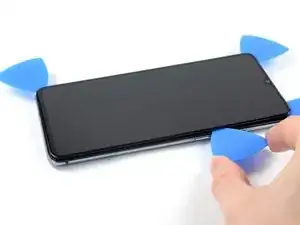

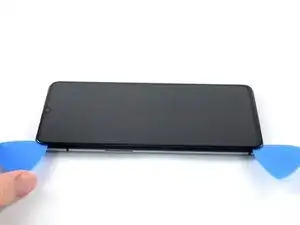

Setze ein viertes Plektrum in die obere rechte Ecke ein.
Schiebe das Plektrum entlang der rechten Seitenkante zur unteren rechten Ecke hin.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 26

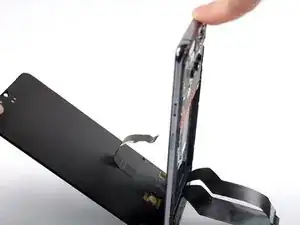

Fasse das Display oben an und ziehe es langsam vom Rahmen ab.
Wenn das Display immer noch am Rahmen festklebt, dann fahre mit dem Plektrum um die Kanten herum, bis es ganz abgetrennt ist.
Führe das Displaykabel durch die Öffnung im Rahmen.
Entferne das Display.

Abschluss

Wenn möglich, schalte dein Gerät an und teste deine Reparatur, bevor du neuen Kleber anbringst.

Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst. Am Besten befestigst du das Display mit vorgestanzten doppelseitigrn Klebestreifen.

Um dein Gerät wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge. Bringe, wo nötig, neuen Kleber an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.

Entsorge deinen Elektromüll sachgerecht.
