OnePlus 8T Display tauschen

Geschrieben von: Adriana Zwink

Kommentare: 12

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um das gesprungene oder gebrochene Display deines OnePlus 8T auszutauschen.

Wenn der Rahmen verformt ist, ist es wichtig, ihn auszutauschen, um sicherzustellen, dass das neue Display richtig montiert wird und nicht durch ungleichmäßigen Druck beschädigt wird.

Bevor du dein Smartphone zerlegst, entlade den Akku auf unter 25%. Der Akku kann sich entzünden und/oder explodieren, wenn er versehentlich durchstochen wird, aber die Wahrscheinlichkeit, dass das passiert, ist viel geringer, wenn er entladen ist

Hinweis: In dieser Anleitung wird dir erklärt, wie du nur das Display austauschen kannst, während der ursprüngliche Rahmen und das Motherboard an ihrem Platz bleiben. Einige Austausch-Displays für dieses Smartphone werden jedoch in einem neuen Rahmen vorinstalliert, was eine ganz andere Vorgehensweise erfordert. Vergewissere dich, dass du das richtige Ersatzteil hast, bevor du mit dieser Anleitung beginnst.

Du brauchst beim Wiederzusammenbau des Geräts Austausch-Klebestreifen, um die Komponenten wieder zu befestigen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte vor Reparaturbeginn das Gerät aus.
Setze ein SIM-Auswurfwerkzeug oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Karteneinschub in der unteren rechten Ecke des Smartphones ein.
Drücke fest darauf, bis der Einschub herauskommt.
Entferne den SIM-Karteneinschub.

Schritt 2

Schalte dein Smartphone aus.
Erhitze einen iOpener, um den Klebstoff unter der Glasabdeckung auf der Rückseite zu lösen. Wende den iOpener für mindestens zwei Minuten an. Möglicherweise muss dieser Schritt mehrmals während dem Öffnen wiederholt werden
Du kannst auch einen Föhn, eine Heißluftpistole oder eine Heizplatte verwenden. Achte jedoch darauf, dass das Smartphone nicht überhitzt wird - sowohl das AMOLED-Display als auch der interne Akku sind anfällig für Hitzeschäden.

Wie heiß ist „überhitzt“? Sind 60 °C vom Bett meines 3D-Druckers okay?

Bastian Hodapp -

Ja, 60 Grad sind auf jeden Fall in Ordnung. 80 Grad sind meines Wissens nach optimal, da dies der Schmelzpunkt, bzw. der Punkt ist, an dem viele Kleber weich werden. Alles darüber würde ich entweder nur sehr kurz anwenden, oder am Besten gar nicht.

Moritz S -

Schritt 3

Bringe einen Saugnapf auf der Rückseite des Smartphones an, und zwar so nah wie möglich an der Mitte der Unterkante.
Wenn die hintere Abdeckung gebrochen ist, haftet der Sauggriff möglicherweise nicht. Versuche, ihn mit starkem Klebeband anzuheben, oder klebe den Sauggriff mit Sekundenkleber fest und lasse ihn aushärten.
Ziehe an dem Saugnapf, um einen Spalt zwischen der Rückseite und dem Rahmen zu schaffen.
Führe die Spitze eines Plektrum in die Lücke ein und schiebe sie in die linke untere Ecke.
Lasse das Plektrum an seinem Platz, um zu verhindern, dass sich der Klebstoff wieder verschließt.

Schritt 4

Füge ein zweites Plektrum in der linken unteren Ecke ein.
Schiebe das Plektrum entlang der Unterkante bis zur rechten unteren Ecke.
Lasse das Plektrum an seinem Platz, um zu verhindern, dass sich der Klebstoff wieder verschließt.

Schritt 5

Wenn der Klebstoff schwer zu durchtrennen ist, ist er höchstwahrscheinlich abgekühlt. Verwende den iOpener, um ihn wieder zu erwärmen.
Füge ein drittes Plektrum in die Ecke rechts unten ein.
Schiebe das Plektrum entlang der rechten Kante bis zur oberen rechten Ecke.
Lasse die Plektren an ihrem Platz, um zu verhindern, dass sich der Klebstoff wieder verschließt.

Schritt 6

Setze ein viertes Plektrum in die Ecke rechts oben ein.
Schiebe es entlang der oberen Kante zur oberen linken Ecke, um den Kleber aufzutrennen.
Lasse die Plektren an ihrem Platz, damit sich der Kleber nicht wieder verschließt

Note that the color wrap underneath the glass may not peel off evenly when you remove the cover. It can get a little messy.

Neri Lemus -

Schritt 7

Füge ein fünftes Plektrum in die obere linke Ecke ein.
Schiebe das Plektrum entlang der linken Kante zur unteren linken Ecke, um den restlichen Kleber aufzutrennen.

Schritt 8

Entferne die Rückseite.
Nachdem die Rückseite wieder angebracht wurde, übe einen gleichmäßigen Druck darauf aus, damit der Klebstreifen gleichmäßig angedrückt wird. Du kannst das Smartphone z.B. unter einen Stapel mit Büchern legen.

Schritt 9

Benutze einen Kreuzschlitzschraubendreher, um die neun 3,8 mm langen Schrauben zu entfernen, mit denen die Motherboard-Abdeckung befestigt ist.

You'll have to pierce through the small round white cover to take out that screw. It's painted(?) over.

Neri Lemus -

Hello Neri,
yes, there is a screw hidden under the white sticker.

Adriana Zwink -

Schritt 10

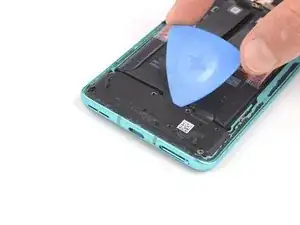

Setze die Spitze eines Plektrums unter die untere linke Ecke der Motherboard-Abdeckung.
Benutze das Plektrum, um die Abdeckung zu anzuheben und die Plastikclips zu lösen, mit denen sie befestigt ist.

Schritt 11

Entferne die Motherboard-Abdeckung.

Schritt 12

Benutze einen Spudger, um den Akku abzutrennen, indem du den Druckverbinder gerade nach oben aus seinem Anschluss hebelst.

Schritt 13

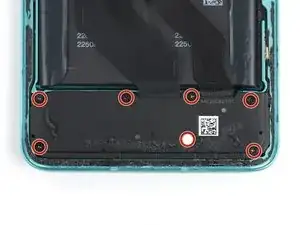

Benutze einen Kreuzschlitzschraubendreher, um die sieben 3,8 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Daughterboards befestigt ist.

Schritt 14

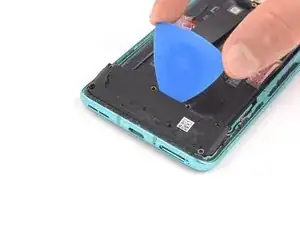

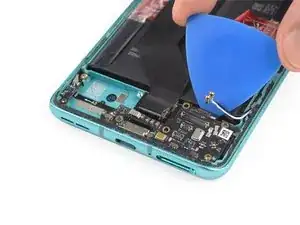

Setze die Spitze eines Plektrum unter die obere Kante der Motherboard-Abdeckung.
Hebe die Motherboard-Abdeckung mit dem Plektrum an und löse die Kunststoffclips, mit denen sie befestigt ist.

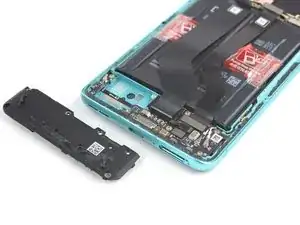

Entferne die Abdeckung des Daughterboards.

Schritt 15

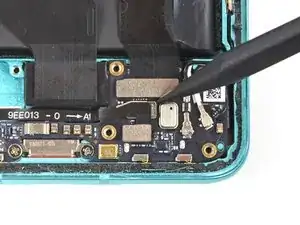

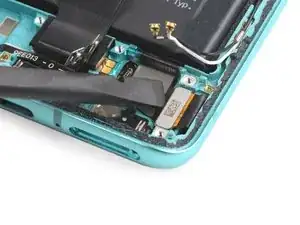

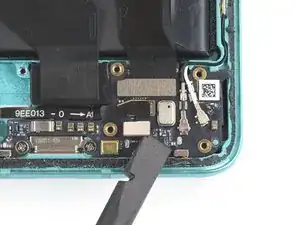

Trenne den ersten Stecker des Fingerabdrucksensors mit einem Spudger ab, indem du ihn gerade nach oben aus seinem Anschluss hebelst.

Make sure that you have removed the SIM card tray before trying to remove daughter board 🤦🏼‍♂️🤦🏼‍♂️

decker5 -

Schritt 16

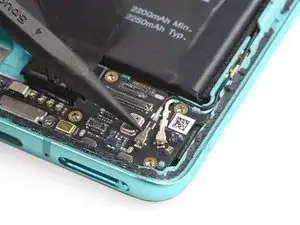

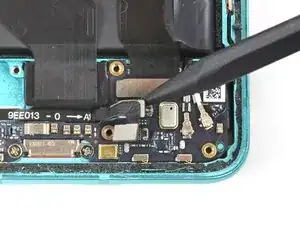

Trenne den zweiten Anschluss des Fingerabdrucksensors mit einem Spudger ab, indem du ihn gerade nach oben aus seinem Anschluss hebelst.

Schritt 17

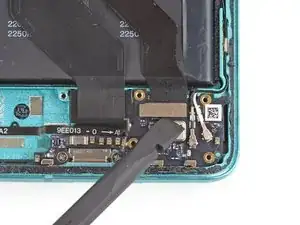

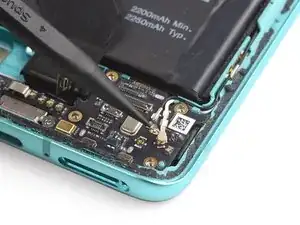

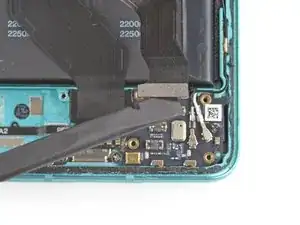

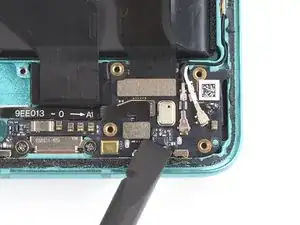

Benutze einen Spudger, um das Verbindungskabel abzutrennen, indem du den Stecker gerade aus seinem Anschluss hebelst.

Schritt 18

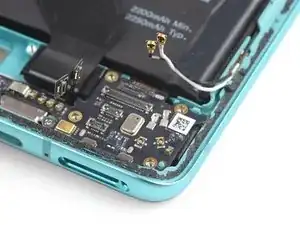

Trenne die beiden Antennenkabel vorsichtig ab, indem du sie gerade nach oben vom Daughterboard abhebelst.

Schritt 19

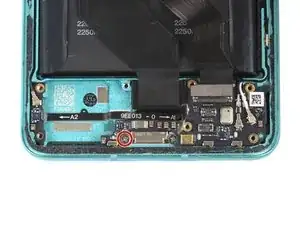

Benutze einen Kreuzschlitzschraubendreher, um die 3,1 mm lange Schraube zu entfernen, mit der das Daughterboard befestigt ist.

Schritt 20

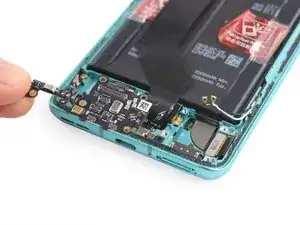

Benutze einen Plektrum, um das Daughterboard hochzuhebeln.
Löse das Daughterboard mit deinen Fingern vom restlichen Gerät ab.

Schritt 21

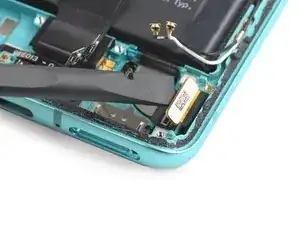

Benutze die flache Kante eines Spudgers, um den Displaystecker aus seinem Anschluss am Rahmen zu hebeln und abzutrennen.

Schritt 22

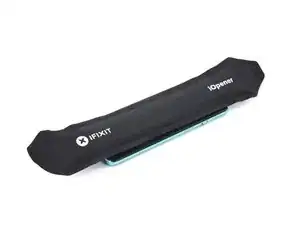

Erhitze einen iOpener und lege ihn zwei Minuten lang auf das Display.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber pass auf, dass du das Smartphone nicht überhitzt - sowohl das Display als auch der interne Akku können durch Hitze beschädigt werden.

Schritt 23

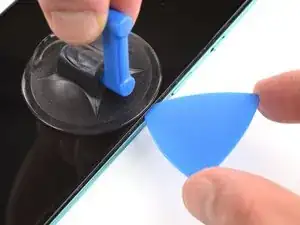

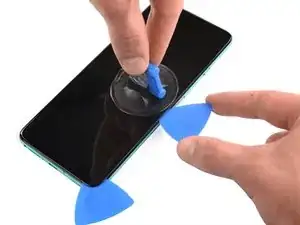

Bringe einen Saugheber an der rechten Kante des Displays an.
Wenn das Display des Smartphones gesprungen ist, kann es sein, dass der Saugheber nicht haftet. Versuche, ihn mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest und lasse ihn aushärten, damit du fortfahren kannst.

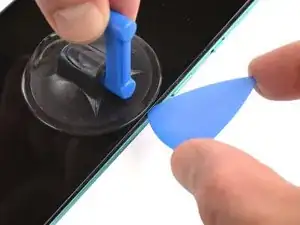

Ziehe den Saugheber mit starker, gleichmäßiger Kraft nach oben, um einen Spalt zu schaffen.
Setze die Spitze eines Plektrums in die Lücke und schiebe es in die untere rechte Ecke.
Lass den Plektrum an seinem Platz, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 24

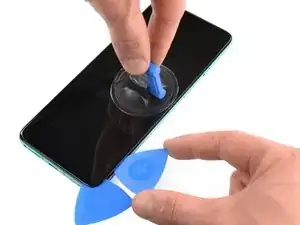

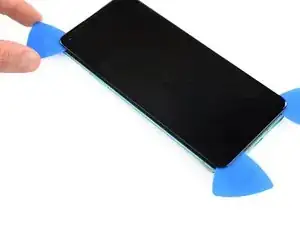

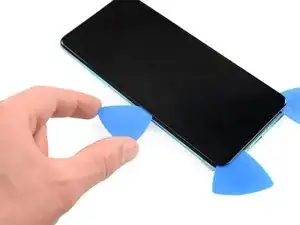

Setze ein zweites Plektrum an der unteren rechten Ecke ein.
Schiebe das Plektrum entlang der rechten Kante bis zur oberen rechten Ecke.
Lass beide Plektren an ihrem Platz, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 25

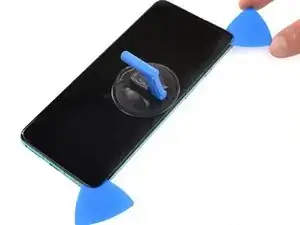

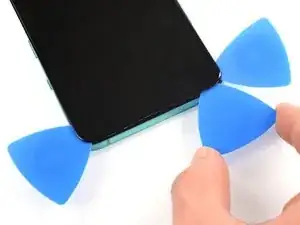

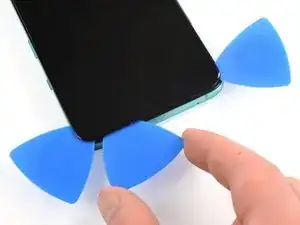

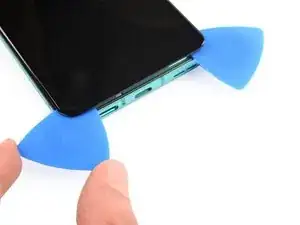

Setze ein drittes Plektrum an der unteren rechten Ecke ein.
Schiebe das Plektrum an der unteren Kante entlang zur unteren linken Ecke, um den Kleber aufzuschneiden.
Lass das Plektrum an seinem Platz, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 26

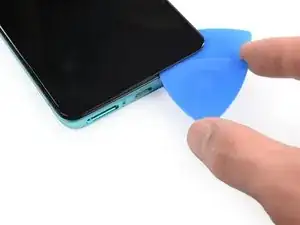

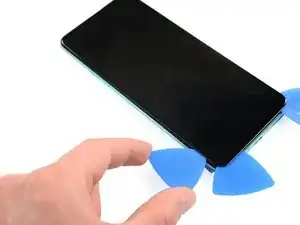

Setze ein viertes Plektrum an der unteren linken Ecke ein.
Schiebe das Plektrum entlang der linken Kante bis zur oberen linken Ecke, um den Kleber aufzuschneiden.
Lass das Plektrum an seinem Platz, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 27

Setze ein fünftes Plektrum unter der oberen linken Ecke ein.
Schiebe das Plektrum entlang der oberen Kante bis zur oberen rechten Ecke.
Wenn du in der Nähe der Frontkamera schneidest, setze nur die Spitze (5 mm) des Plektrums ein, um die Kamera nicht zu beschädigen.
Entferne das Display noch nicht vollständig. Das Displaykabel verläuft noch durch den Mittelrahmen.

Schritt 28

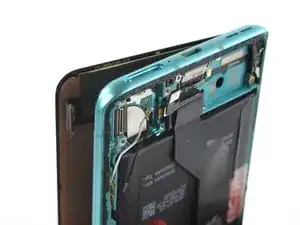

Führe das Flachbandkabel des Displays durch den Spalt im Rahmen.

Schritt 29

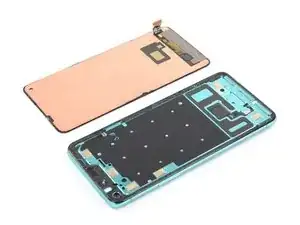

Entferne das Display.
Befolge beim Wiederzusammenbau diese Anleitung, wenn du eine vorgeschnittene Klebekarte verwendest.

Abschluss

Wenn möglich, schalte dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber aufträgst und es wieder versiegelst.

Vergleiche dein neues Ersatzteil mit dem Originalteil - möglicherweise musst du vor dem Einbau verbleibende Komponenten übertragen oder Schutzfolie vom neuen Ersatzteil entfernen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Trage bei Bedarf neuen Kleber auf, nachdem du die betreffenden Stellen mit Isopropylalkohol (>90%) gereinigt hast.

Am besten befestigst du das neue Display, indem du ein speziell zugeschnittenes doppelseitiges Klebeband auf der Rückseite des Displays anbringst.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
