OnePlus 9 5G Tochterplatine tauschen

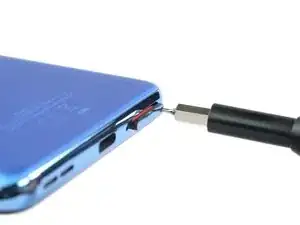

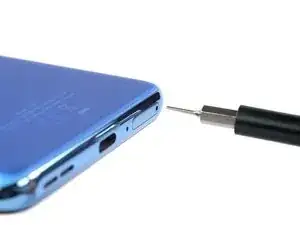

Setze ein SIM-Karten Auswurfwerkzeug, -Bit oder eine aufgebogene Büroklammer in das kleine Loch im SIM-Karteneinschub ein. Es befindet sich an der oberen linken Ecke des Handys.

Drücke es fest hinein, um den SIM-Karteneinschub auszuwerfen.

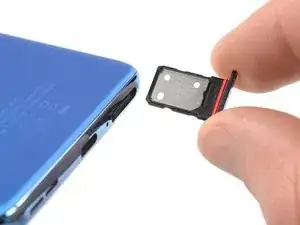

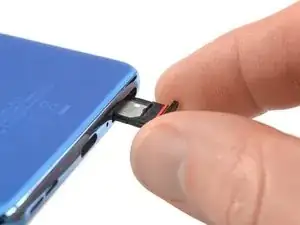

Entferne den SIM-Karteneinschub aus dem Handy.

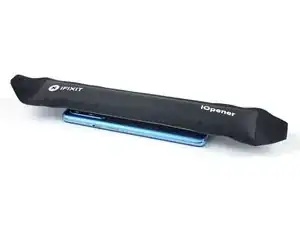

Bereite einen iOpener vor und lege ihn mindestens 3 Minuten lang auf das Rückglas, um den darunterliegenden Klebstoff zu lösen.

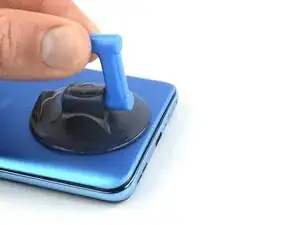

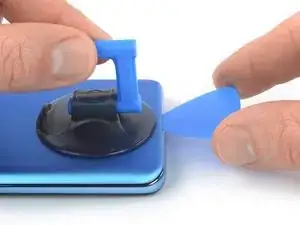

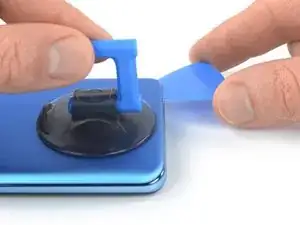

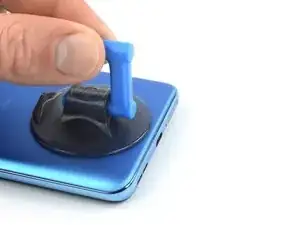

Bringe einen Saugheber so nahe wie möglich an der Unterkante des Rückseitenglases an.

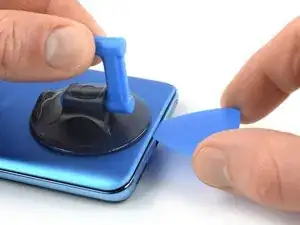

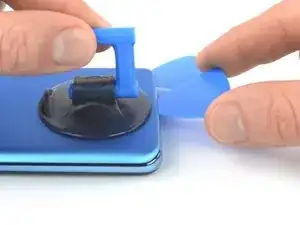

Ziehe den Saugheber fest und gleichmäßig nach oben, bis sich ein Spalt zwischen dem Glas und dem Rahmen gebildet hat.

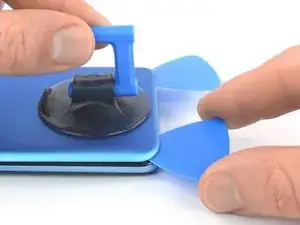

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

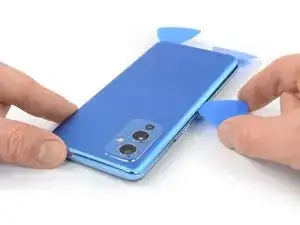

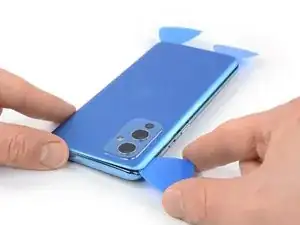

Setze ein zweites Plektrum in die untere rechte Kante des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

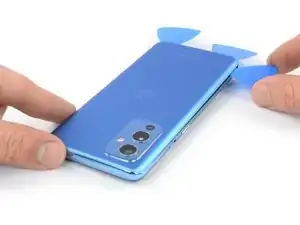

Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

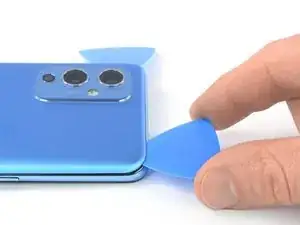

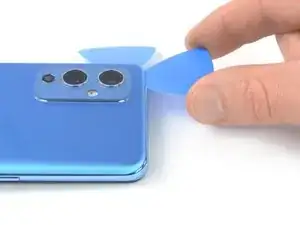

Setze ein viertes Plektrum unter die obere linke Ecke der Rückabdeckung aus Glas ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

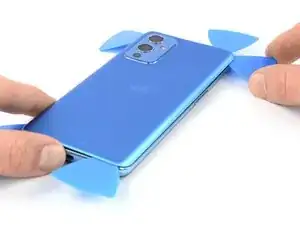

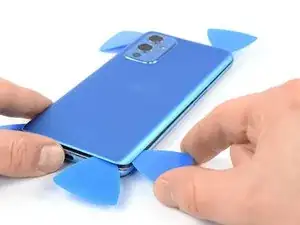

Setze ein fünftes (und letztes) Plektrum unter die obere rechte Ecke ein.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante der Rückabdeckung entlang.

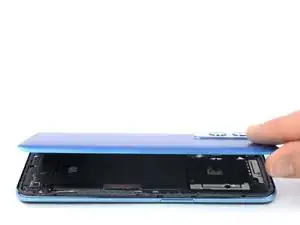

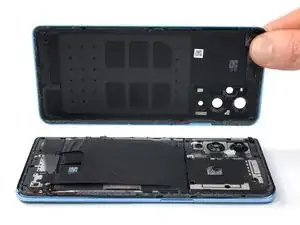

Entferne die Rückabdeckung.

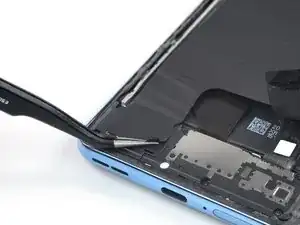

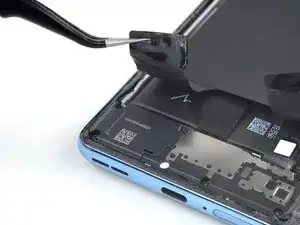

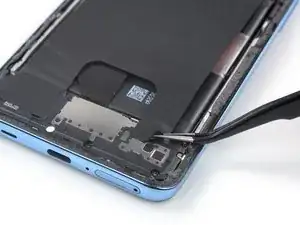

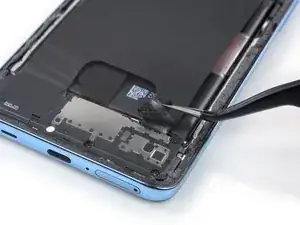

Die Drahtlos-Ladespule ist mit einem Klebestreifen in der unteren rechten Ecke an der Abdeckung der Tochterplatine befestigt. Ziehe den Klebestreifen vorsichtig mit einer Pinzette ab.

Die Drahtlos-Ladespule ist mit einem Klebestreifen in der unteren linken Ecke am Lautsprecher befestigt. Ziehe auch diesen Klebestreifen ab.

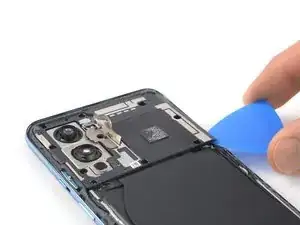

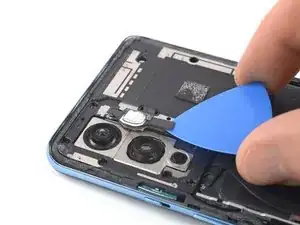

Schiebe vorsichtig ein Plektrum unter die Unterkante der Blitzeinheit.

Heble die Blitzeinheit mit dem Plektrum hoch.

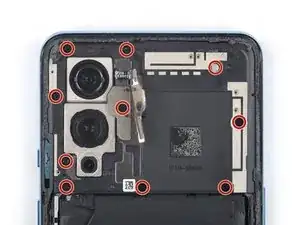

Entferne die zehn 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

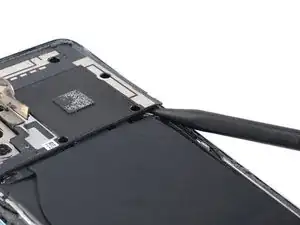

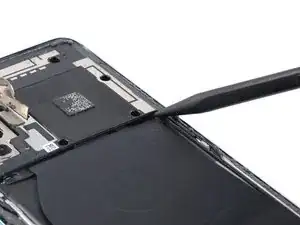

Setze einen Spudger unter die untere rechte Kante der Abdeckung der Hauptplatine ein.

Heble nach oben, bis sich die Abdeckung löst und ein Spalt entstanden ist.

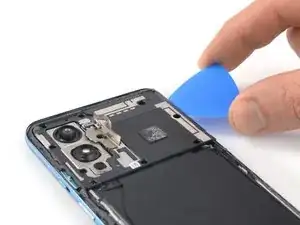

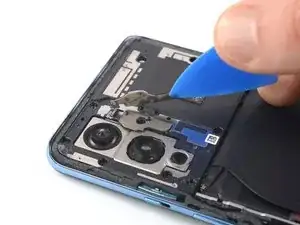

Setze ein Plektrum unter die untere rechte Kante der Abdeckung der Hauptplatine ein.

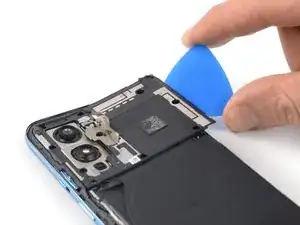

Schiebe das Plektrum an der rechten Kante der Abdeckung entlang nach oben.

Verdrehe das Plektrum, um die Rasten zu lösen und heble die Abdeckung der Hauptplatine nach oben.

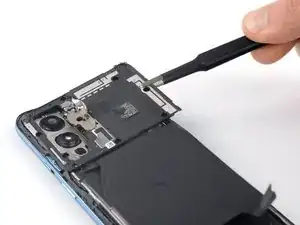

Entferne die Abdeckung der Hauptplatine mit einer Pinzette oder deinen Fingern.

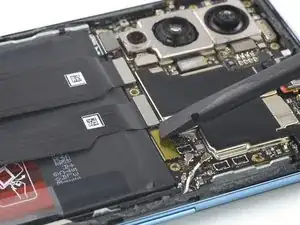

Heble den Stecker am Akkukabel in der unteren linken Ecke der Hauptplatine mit einem Spudger gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.

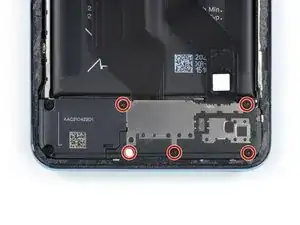

Entferne die fünf 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.

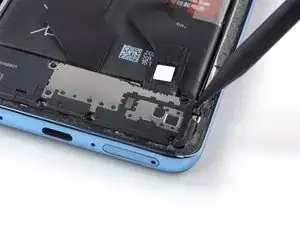

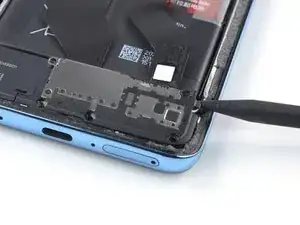

Setze einen Spudger mit der Spitze unter die obere rechte Kante der Abdeckung der Tochterplatine ein.

Heble nach oben, bis sich die Abdeckung löst.

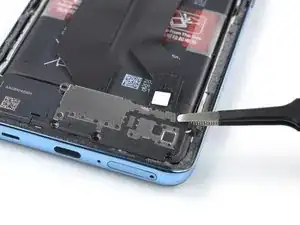

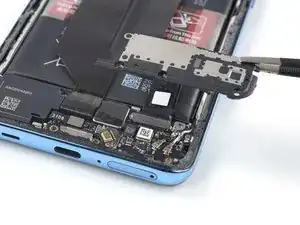

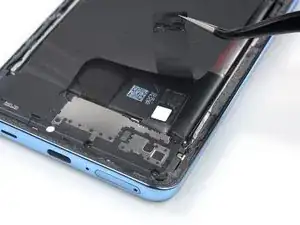

Entferne die Abdeckung der Tochterplatine mit einer Pinzette oder deinen Fingern.

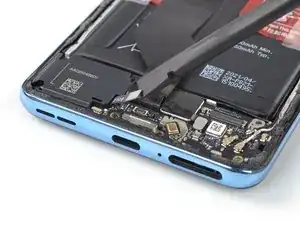

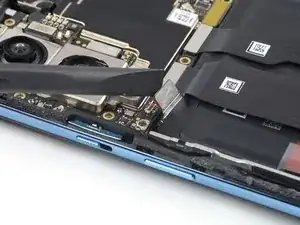

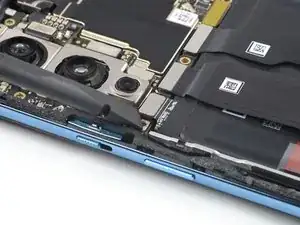

Heble den Stecker des Verbindungskabels mit einem Spudger gerade aus seinem Anschluss auf der Hauptplatine nach oben heraus und trenne ihn ab.

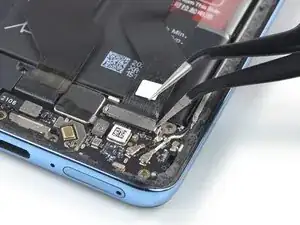

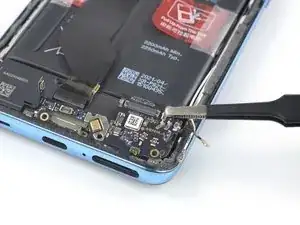

Schiebe eine Pinzette mit einer Spitze unter die Metallhalterung, die das Verbindungskabel bedeckt.

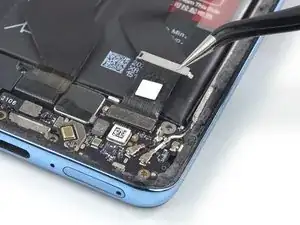

Klappe die Metallhalterung hoch und löse sie ab.

Entferne die Metallhalterung.

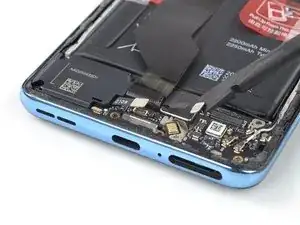

Heble den Stecker des Verbindungskabels mit einem Spudger gerade aus seinem Anschluss auf der Tochterplatine nach oben heraus und trenne ihn ab.

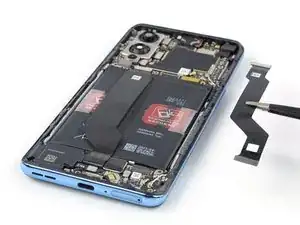

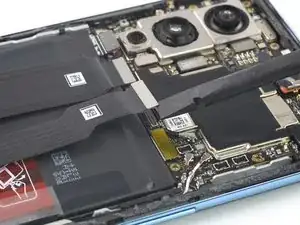

Entferne das Verbindungskabel mit einer Pinzette oder deinen Fingern.

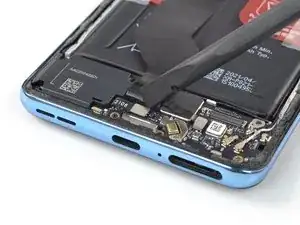

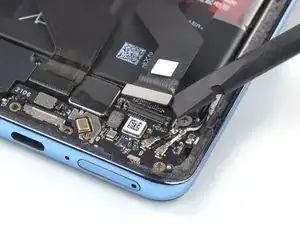

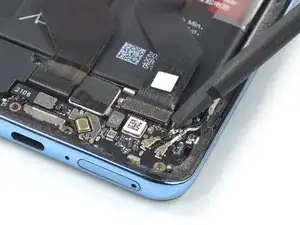

Heble die Stecker am Kabel zur Antennenplatine und am Kabel zum Fingerabdrucksensor mit dem Spudger gerade aus ihren Anschlüssen nach oben heraus und trenne sie ab.

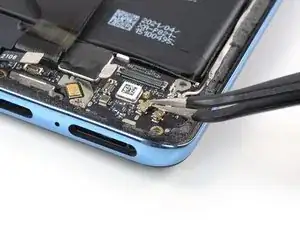

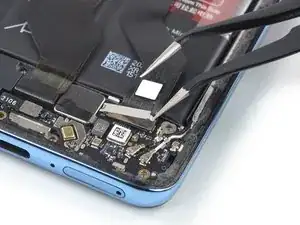

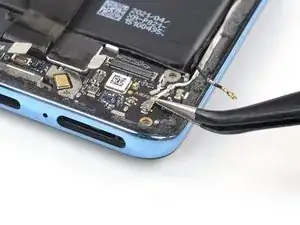

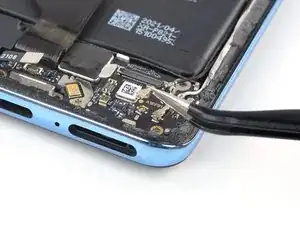

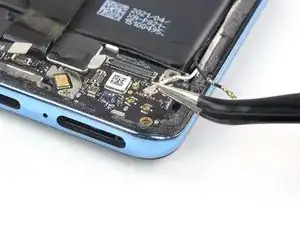

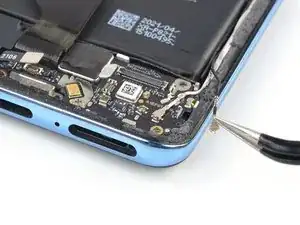

Schiebe einen Arm einer Pinzette ganz nahe am Metallstecker unter das schwarze Antennenkabel.

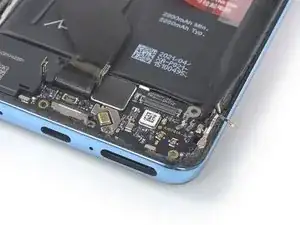

Heble das Antennenkabel gerade nach oben und trenne es von der Tochterplatine ab.

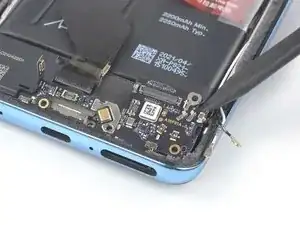

Schiebe einen Arm einer Pinzette ganz nahe am Metallstecker unter das weiße Antennenkabel.

Heble das Antennenkabel gerade nach oben und trenne es von der Tochterplatine ab.

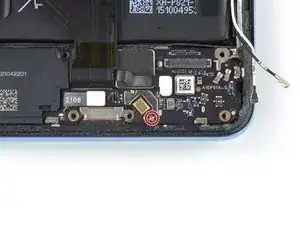

Entferne die 2,8 mm lange Kreuzschlitzschraube, die die Tochterplatine befestigt.

Setze einen Spudger mit der Spitze unter die obere rechte Ecke der Tochterplatine ein.

Heble nach oben, bis sich die Tochterplatine löst.

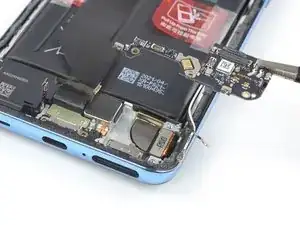

Entferne die Tochterplatine mit einer stumpfen Pinzette oder deinen Fingern.
