OnePlus Nord 2 5G Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 2

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie der Akku im OnePlus Nord 2 5G ausgetauscht wird.

Entlade zur Sicherheit den Akku auf unter 25%, bevor du mit der Reparatur beginnst. Du reduzierst so das Risiko eines Brandschadens, falls der Akku während der Reparatur versehentlich angestochen wird. Wenn der Akku aufgebläht ist, dann musst du entsprechende Vorkehrungen treffen.

Um die Reparatur abzuschließen, benötigst du neue Klebestreifen.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

Bereite einen iOpener vor und lege ihn mindestens 3 Minuten lang auf das Rückglas, um den darunterliegenden Klebstoff zu lösen.
Ein Haartrockner, Heißluftgebläseoder eine Heizplatte können ebenfalls verwendet werden, aber achte darauf, das Telefon nicht zu überhitzen – das Display und der interne Akku sind beide anfällig für Hitzeschäden.

Schritt 2

Aufgrund seiner Oberfläche wird kein Saugwerkzeug am Rückglas des Telefons haften bleiben. Ein dünnes Schneidewerkzeug ist erforderlich, um einen Spalt zwischen dem Rückglas und dem Mittelrahmen zu schaffen.
Setze einen iFlex in die Naht zwischen dem Rückglas und dem Mittelrahmen am unteren Rand des Telefons ein, um einen Spalt zu erzeugen. Dies erfordert möglicherweise etwas Kraft.
Lasse den iFlex an Ort und Stelle, um zu verhindern, dass sich der Kleber wieder festklebt.

Schritt 3

Führe ein Plektrum in den Spalt ein, den du mit dem iFlex erzeugt hast.
Entferne den iFlex.

Schritt 4

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Setze ein zweites Plektrum in die untere rechte Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Wenn der Kleber zu zäh zum Auftrennen geworden ist, hat er sich wahrscheinlich zu stark abgekühlt. Erwärme ihn mit dem iOpener nochmals.
Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Setze ein viertes Plektrum unter die obere linke Ecke der Rückabdeckung aus Glas ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 8

Setze ein fünftes Plektrum unter die obere rechte Ecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante der Rückabdeckung entlang.

Schritt 9

Entferne die Rückabdeckung.
Befestige die neue Rückabdeckung mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit die Rückabdeckung gut festklebt, muss sie einige Minuten lang fest und gleichmäßig angedrückt werden. Ein Stapel von Büchern ist dafür gut geeignet.

Schritt 10

Entferne die Metallhalterung am Stecker der Blitzeinheit mit einer Pinzette.

Schritt 11

Heble den Stecker am Kabel der Blitzeinheit mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 12

Entferne die neun 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Schritt 13

Die Abdeckung der Hauptplatine ist mit Kunststoffrasten befestigt.
Setze ein Plektrum unter die untere rechte Ecke der Abdeckung der Hauptplatine ein.
Drehe das Plektrum zur Seite hin, um die Rasten zu lösen und heble die Abdeckung hoch.

Schritt 14

Entferne die Abdeckung der Hauptplatine.

Schritt 15

Heble den Stecker am Akkukabel mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 16

Um den Akku auszutauschen, muss die Abdeckung der Tochterplatine nicht unbedingt entfernt werden. Es hat aber den Vorteil, dass umliegende Bauteile nicht mehr so leicht beschädigt werden können.
Entferne die sechs 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.

Schritt 17

Setze einen Spudger mit der Spitze unter die obere rechte Kante der Abdeckung der Tochterplatine ein.
Heble nach oben, bis sich die Abdeckung löst.
Entferne die Abdeckung noch nicht, sie ist noch mit dem Lautsprecher verbunden.

Schritt 18

Klappe die Abdeckung der Tochterplatine wie eine Buchseite nach links auf.
Ziehe das schwarze Klebeband vorsichtig vom Lautsprecher ab.
Entferne die Abdeckung der Tochterplatine.

Schritt 19

Achte darauf, dass der Akku nicht durch dein Werkzeug verbogen oder angestochen wird. Aus einem beschädigten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.

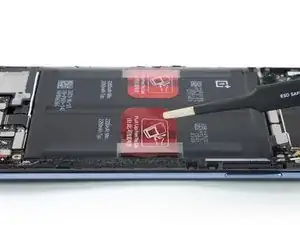

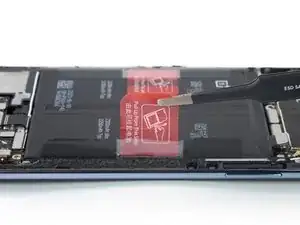

Ziehe die rechte Zuglasche mit den Fingern oder einer stumpfen Pinzette vom Akku ab.

Schritt 20

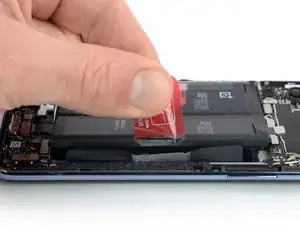

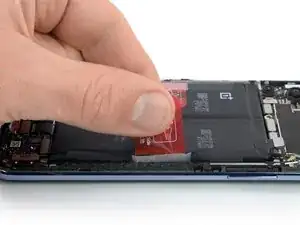

Fasse die rechte Zuglasche am Akku mit den Fingern an und hebe damit die rechte Hälfte des Akkus aus seiner Vertiefung nach oben.
Entferne den Akku noch nicht ganz, die linke Hälfte des Akkus klebt noch am Mittelrahmen fest.
Wenn sich der Akku nicht leicht herausholen lässt, dann lege einen erwärmten iOpener zwei Minuten lang auf das Display, um den Kleber des Akkus aufzuweichen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Heizplatte verwenden. Achte aber darauf, dass das Gerät nicht überhitzt wird.
Erwärme nur das Display, damit der Akku nicht zu heiß wird.

Schritt 21

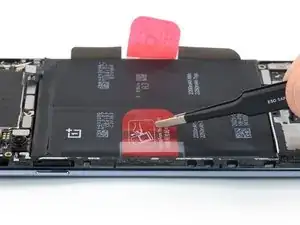

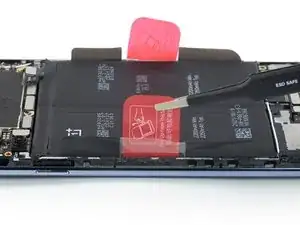

Ziehe die linke Zuglasche mit den Fingern oder einer stumpfen Pinzette vom Akku ab.

Schritt 22

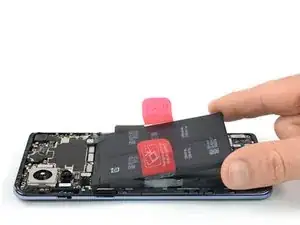

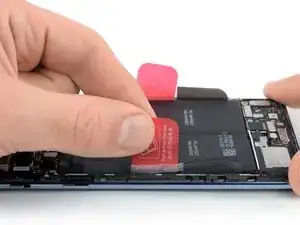

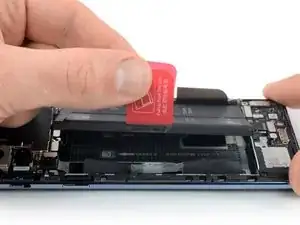

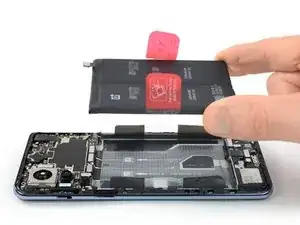

Fasse die linke Zuglasche am Akku mit den Fingern an und hebe damit die andere Hälfte des Akkus aus seiner Vertiefung nach oben.

Schritt 23

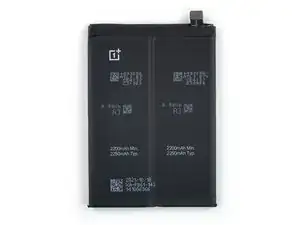

Löse den Akku vom restlichen Kleber ab und entferne ihn.
Baue einen beschädigten oder verformten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.
Befestige den Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit der Akku die richtige Position findet, solltest du den neuen Klebestreifen an den Stellen in das Gerät einkleben, wo der alte war, nicht auf den Akku selbst. Drücke den neuen Akku gut fest.
Schließe beim Zusammenbau den Akku zeitweise an die Hauptplatine an, bevor du ihn festdrückst, damit er richtig sitzt. Trenne den Akku danach wieder ab.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Bringe beim Zusammenbau an den notwendigen Stellen neue Klebestreifen an, nachdem du sie vorher mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.

Damit der Akku beste Leistungen bringt, solltest du ihn nach der Reparatur neu kalibrieren.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem OnePlus Nord 2 5G Forum Hilfe bei der Fehlersuche.
