Einleitung
Der Auslöseknopf ist eines der meistbenutzten Knöpfe am DJI Osmo Mobile. Diese Anleitung wird dir beibringen, wie du einen defekten Auslöseknopf austauschen kannst.
Werkzeuge
Ersatzteile
-
-
Entferne den Gimbal vom Haltegriff, indem du die Grundplatte, die du auf der Oberseite des Griffes findest, löst.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #00, um die drei Schrauben am Stabilisator des Gimbal zu entfernen, um den Gimbal vom Handgriff zu lösen.
-
Entferne den Handgriff vorsichtig vom Gimbal und diskonnektiere die Kabel, welche die beiden Teile verbindet.
-
-
-
Finde und löse die sechs Innensechskantschrauben an der Oberseite des Griffes mit einem 1,5mm Innensechskantschlüssel.
-
-
-
Finde die vier Schrauben, die direkt auf der Oberseite des Griffes liegen.
-
Löse die zwei silbernen unteren Schrauben, welche am nächsten an der Abdeckplatte gelegen sind. Verwende hierfür den #00 Kreuzschlitzschraubendreher.
-
Löse die zwei schwarzen oberen Schrauben, welche von der Abdeckplatte weiter entfernt liegen. Benutze hierfür einen #0 Kreuzschlitzschraubendreher.
-
Entferne die verbleibenden zwei Schrauben, die du auf der Vorderseite der Abdeckplatte findest.
-
Entferne den Rest der Hülle der Abdeckplatte.
-
-
-
Entferne die obere linke Schraube an der Joystickplatte mit einem #00 Kreuzschlitzschraubendreher.
-
Hebe die Platte mit dem Joystickmodul an.
-
-
-
Entferne die untere rechte Schraube an der Joystickplatte mit einem #00 Kreuzschlitzschraubendreher.
-
-
-
Halte das größere der beiden Flachkabel nach unten und ziehe die Platine mit konstanter Kraft vorsichtig nach unten und aus dem Gerät heraus.
-
-
-
Entferne die zwei Schrauben des grünen Lademoduls sowie die zwei Schrauben an der grauen Platte und entferne sie vom Handgriff.
-
Ersetze das Lademodul.
-
-
-

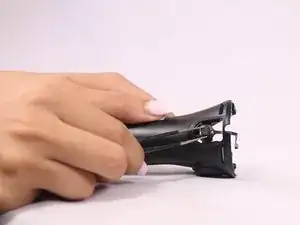

Benutze die Pinzette, um die Rückseite der Auslöseknopfscharniere nach außen zu drücken.
-

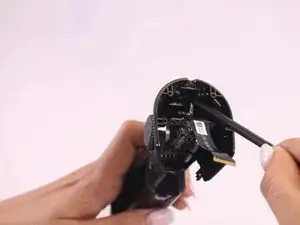

Der Auslöseknopf sollte jetzt herausspringen.
-
-
-

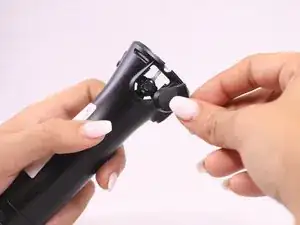

Benutze eine Pinzette, um den unter dem Auslöseknopf gelegenen Knopf zu entfernen und auszutauschen.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Schritte in der umgekehrten Reihenfolge.
