Osmo Mobile Austausch des Bluetoothmoduls

Geschrieben von: William Tyler Wills

Kommentare: 9

Osmo Mobile Austausch des Bluetoothmoduls

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

30 Minuten

Einleitung

Sollte es nach Durchführung aller Möglichkeiten zum Troubleshooting immernoch nicht möglich sein ein Telefon mit dem Gerät per Bluetooth zu verbinden, dann könnte es sein, dass das Bluetoothmodul ausgetauscht werden muss. Diese Anleitung wird dir erklären, wie du ein defektes Bluetoothmodul ersetzt, um eine gute Verbindung mit dem Gerät wieder sicherstellen zu können.

Werkzeuge

Ersatzteile

DJI Osmo Mobile Trigger Button

Schritt 1

Entferne den Gimbal vom Haltegriff, indem du die Grundplatte, die du auf der Oberseite des Griffes findest, löst.

This step isn't clear. How is the ring removed? Twist? Pry?

Jo Dee Lee - 30/09/18

Same question for me

Guitt97ii - 30/09/18

Tried for hours. Seems it’s glued on?

Jo Dee Lee - 01/10/18

ok, the top cap is screwed on. I used a double sided tape around it to have a better grip and just twisted it. The cap has thread lock in it.

Jo Dee Lee - 01/10/18

You passed this step?

Guitt97ii - 01/10/18

U passed this step???

Guitt97ii - 10/10/18

No solution for this step?

Guitt97ii - 02/10/18

Schritt 2

Benutze einen Kreuzschlitzschraubendreher #00, um die drei Schrauben am Stabilisator des Gimbal zu entfernen, um den Gimbal vom Handgriff zu lösen.
Entferne den Handgriff vorsichtig vom Gimbal und diskonnektiere die Kabel, welche die beiden Teile verbindet.

Schritt 3

Finde und löse die sechs Innensechskantschrauben an der Oberseite des Griffes mit einem 1,5mm Innensechskantschlüssel.

Schritt 4

Entferne den Joystick, indem du ihn vorsichtig vom Griff abziehst.

Schritt 5

Entferne den Platinenanschluss, indem du den Schnellverschluss des Flachkabelverschlusses öffnest und das Kabel selbst mit einer Pinzette herausziehst.
Benutze einen Spudger, um die Abdeckplatte aufzuhebeln. Beginne auf der Rückseite des Handgriffes.

Schritt 6

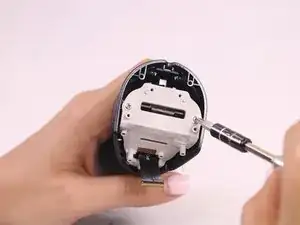

Finde die vier Schrauben, die direkt auf der Oberseite des Griffes liegen.
Löse die zwei silbernen unteren Schrauben, welche am nächsten an der Abdeckplatte gelegen sind. Verwende hierfür den #00 Kreuzschlitzschraubendreher.
Löse die zwei schwarzen oberen Schrauben, welche von der Abdeckplatte weiter entfernt liegen. Benutze hierfür einen #0 Kreuzschlitzschraubendreher.
Entferne die verbleibenden zwei Schrauben, die du auf der Vorderseite der Abdeckplatte findest.

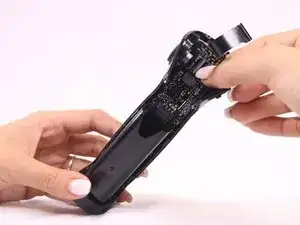

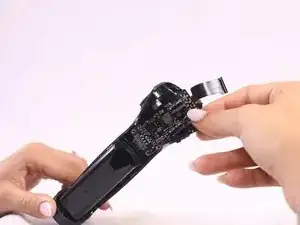

Entferne den Rest der Hülle der Abdeckplatte.

hola alguien sabe donde puedo adquirir la face plate shell de refaccion?

gracias

jose - 09/09/19

I know. - Nowhere. You need buy another gimbal (non-working) for a parts. By the way, it will be good to make a manual for other disassembling of a gimbal - I mean rotating parts. Some info of this can be found in this video on Youtube: https://www.youtube.com/watch?v=-5Xi-b8s...

But not too much :(

nik_gmp - 27/12/19

Schritt 7

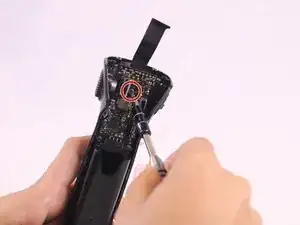

Entferne die schwarze Schraube, die du an der Basis der grauen Halteplatte findest.

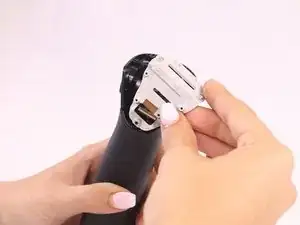

Entferne die graue Abdeckplatte.

Schritt 8

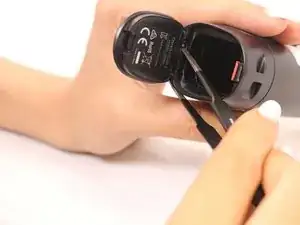

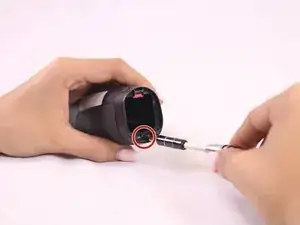

Öffne die Batterieklappe und entferne sie, indem du eine Pinzette benutzt, um das Scharnier ins Gerät zu drücken.
Entferne die schwarze Schraube, welche sich unterhalb der entfernten Batterieklappe befindet.

Schritt 9

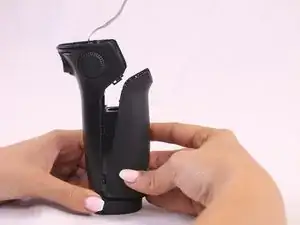

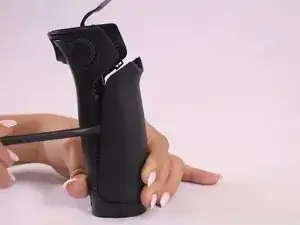

Benutze einen Spudger, um das vordere Gehäuseteil des Griffes zu entfernen, indem du den Spudger in den Bereich zwischen den Handgriffschlitzen hineindrückst.
Schiebe den Spudger entlang dieser Schlitze, um die sechs Clips zu finden und sie zu entsichern.
Nimm das vordere Gehäuseteil ab. Jetzt kannst du das Innenleben des Gerätes sehen.
