Osmo Mobile Austausch des Ladeanschlusses

Entferne den Gimbal vom Haltegriff, indem du die Grundplatte, die du auf der Oberseite des Griffes findest, löst.

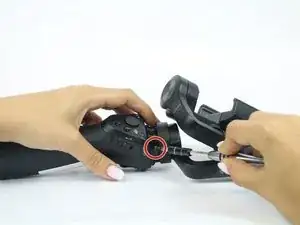

Benutze einen Kreuzschlitzschraubendreher #00, um die drei Schrauben am Stabilisator des Gimbal zu entfernen, um den Gimbal vom Handgriff zu lösen.

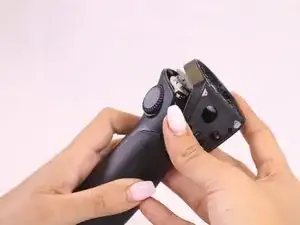

Entferne den Handgriff vorsichtig vom Gimbal und diskonnektiere die Kabel, welche die beiden Teile verbindet.

Finde und löse die sechs Innensechskantschrauben an der Oberseite des Griffes mit einem 1,5mm Innensechskantschlüssel.

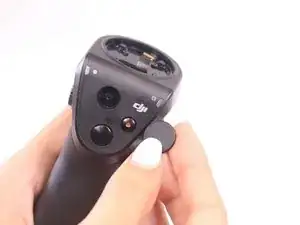

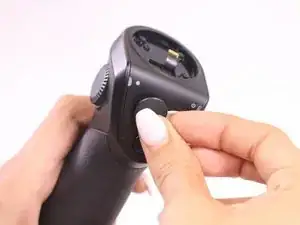

Entferne den Joystick, indem du ihn vorsichtig vom Griff abziehst.

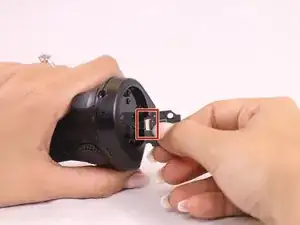

Entferne den Platinenanschluss, indem du den Schnellverschluss des Flachkabelverschlusses öffnest und das Kabel selbst mit einer Pinzette herausziehst.

Benutze einen Spudger, um die Abdeckplatte aufzuhebeln. Beginne auf der Rückseite des Handgriffes.

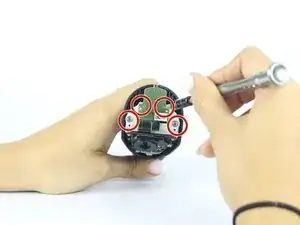

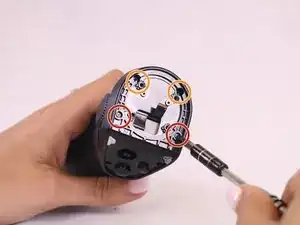

Finde die vier Schrauben, die direkt auf der Oberseite des Griffes liegen.

Löse die zwei silbernen unteren Schrauben, welche am nächsten an der Abdeckplatte gelegen sind. Verwende hierfür den #00 Kreuzschlitzschraubendreher.

Löse die zwei schwarzen oberen Schrauben, welche von der Abdeckplatte weiter entfernt liegen. Benutze hierfür einen #0 Kreuzschlitzschraubendreher.

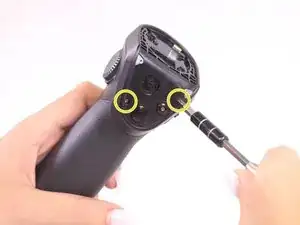

Entferne die verbleibenden zwei Schrauben, die du auf der Vorderseite der Abdeckplatte findest.

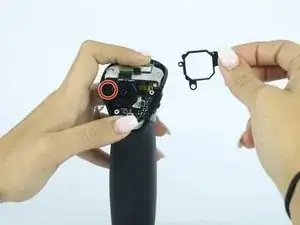

Entferne den Rest der Hülle der Abdeckplatte.

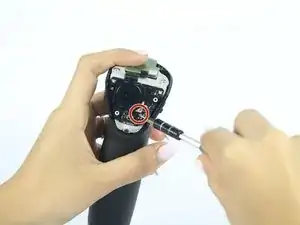

Entferne die obere linke Schraube an der Joystickplatte mit einem #00 Kreuzschlitzschraubendreher.

Hebe die Platte mit dem Joystickmodul an.

Entferne die untere rechte Schraube an der Joystickplatte mit einem #00 Kreuzschlitzschraubendreher.

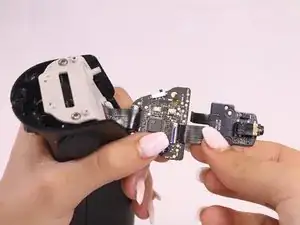

Halte das größere der beiden Flachkabel nach unten und ziehe die Platine mit konstanter Kraft vorsichtig nach unten und aus dem Gerät heraus.

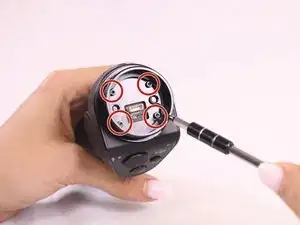

Entferne die zwei Schrauben des grünen Lademoduls sowie die zwei Schrauben an der grauen Platte und entferne sie vom Handgriff.

Ersetze das Lademodul.
