PSP 1000 UMD Tür Austausch

Geschrieben von: Henry Lee
  • Kommentare: 15
PSP 1000 UMD Tür Austausch

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

15 - 20 Minuten

Einleitung

Ein bekanntes Problem der PSP ist, dass die UMD Tür wackelig wird oder sich löst. Diese Anleitung wird dir zeigen, wie du die UMD Tür wartest oder reparierst.

  1. QacnKmgPd5vO4EVM

    • Drehe die PSP so, dass die Rückseite zu dir zeigt.

  2. KfhYCVXbuwocyXOJ
    KfhYCVXbuwocyXOJ
    ET6LQanHrAYARDNK

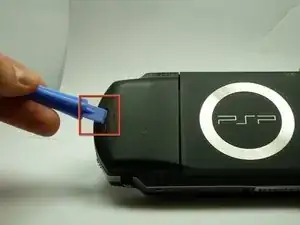

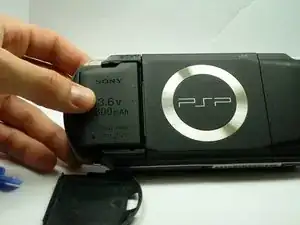

    • Suche nach dem Knopf für das Akkugehäuse auf der hinteren linken Seite der PSP.

    • Drücke auf den Knopf und entferne die Akkuabdeckung.

    You are dumbbb... BRO YOUR DUMB BC U DIDNT HAVE TO USE A TOOL TO OPEN THE DOOR. USE YOUR FINGER""

    Paulo Moments -

    The battery door can be damaged dont use a tool

    Paulo Moments -

    That also happend to me it got destroyed by screwdriver

    Paulo Moments -

  3. ISXv3lrW12xLWbnR
    ISXv3lrW12xLWbnR
    2m4TOHnIVUoYXWUA

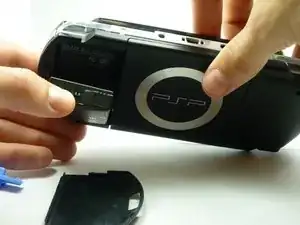

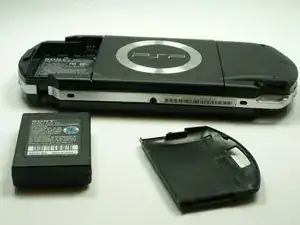

    • Entferne den Akku mit deinen Fingern nach oben weg, wie es auf dem Bild gezeigt wird.

    The use of the opening tool is completely unnecessary. There is a finger actuated opening latch button that says “PUSH” on it. Simply press down with your thumb then slide your thumb down and away, dragining the battery door with it. It will then come off. Assuming the system still has its original plastics, they may have become brittle enough that the opening tool could damage the release button or the plastic cover.

    Franklin Allen -

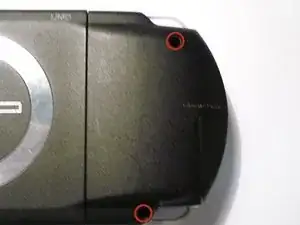

  4. ckGKHpFUTpAy5N3R
    ckGKHpFUTpAy5N3R
    vJp1HKCLNP1L5iB6

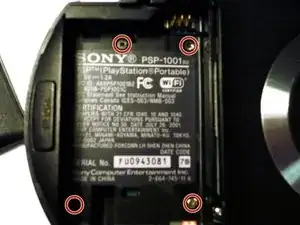

    • Entferne die vier markierten Schrauben mit einem #00 Kreuzschlitzschraubendreher.

    • Du musst den Garantieaufkleber ablösen, um an die untere linke Schraube zu gelangen.

    Much luck to you if you have a tiny, metal screwdriver like I did, the screws might be stuck in there and may require some force.

    Squib -

    you need to peel back the warranty sticker in order to access both the lower left and lower left screws

    Frederick zzstu Geib -

    This is a bit misleading, you should only remove the two black screws in the battery compartment. The silver ones can stay.

    Damian Cartwright -

    The two left hand screws won’t come out of mine

    XULF -

    iFixit screwdriver bits aren't thin enough to reach the two screws on the right near the memory stick slot.

    Fliggle_Slaps -

    Can't edit previous comment so here's a new one:

    Standard or older iFixit screwdriver bits aren't thin enough to reach the two screws on the right near the memory stick slot. You'll need precision bits that have longer tips to reach these deep screws.

    Fliggle_Slaps -

  5. aGllC1mxt3FxwjJx

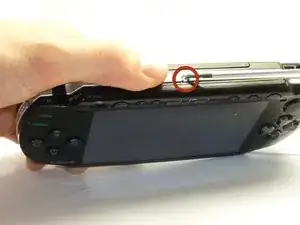

    • Entferne die Schraube auf der Unterseite der PSP. Lege sie separat von den anderen Schrauben ab.

    • Entferne Schrauben von der rechten Seite der Rückseite innerhalb der Vertiefungen.

  6. Ii3a5ygvVCa2DQTW
    Ii3a5ygvVCa2DQTW
    QOKFQYHjjpjkCpkW

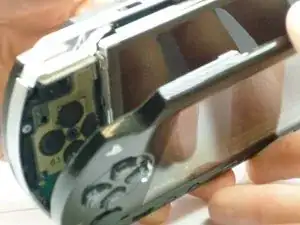

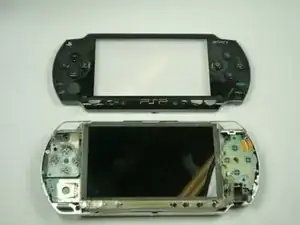

    • Nimm das äußere Kunststoffgehäuse vom Rest des Gerätes, wie auf dem Bild gezeigt, ab.

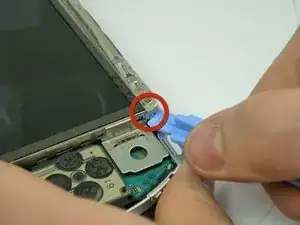

  7. mRetS1vLqaIMHxsm

    • Die Platine der Tasten, am unteren Ende des LCD Bildschirms, wird von zwei Clips gehalten.

    • Hebele diese Clips über die Befestigungspins, indem du ein PSP Öffnungswerkzeug verwendest. Das wird die Clips öffnen.

    • Die Tastenplatine ist weiterhin mit der PSP über ein Flachkabel verbunden.

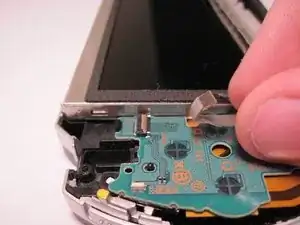

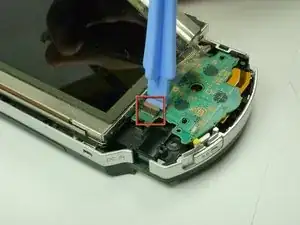

  8. XAPlWSPYTBnk4kHW
    XAPlWSPYTBnk4kHW
    y2ZMPu6hFaIMHeEZ
    CM3B1OCMvLaoaYgU

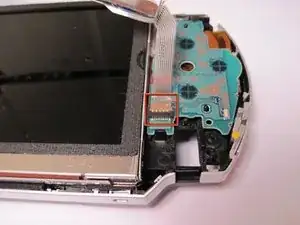

    • Das Flachkabel der Platine wird mit einer Lasche befestigt. Hebele diese Lasche auf und weg vom Flachkabel.

    • Ziehe das Kabel weg von der Lasche.

  9. D2bNuCiDSWWwWXII
    D2bNuCiDSWWwWXII
    PWVvGylIhKJX1y1B

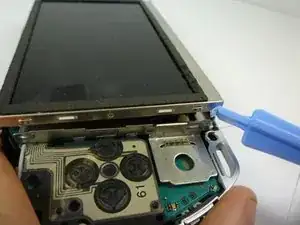

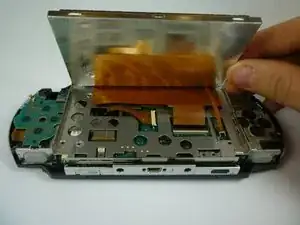

    • Der LCD Bildschirm wird vom LCD Rahmen mit ähnlichen Clips gehalten. Schiebe ein dünnes Werkzeug zwischen den Clip und den Bildschirm und beginne sie vorsichtig auseinander zu hebeln, während du beginnst den Bildschirm anzuheben.

  10. YPeEx2CAOyTrMhpe

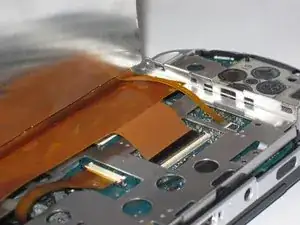

    • Der LCD Bildschirm ist noch mit Flachkabeln befestigt. Hebe den LCD Bildschirm vorsichtig ab, damit du diese nicht beschädigst.

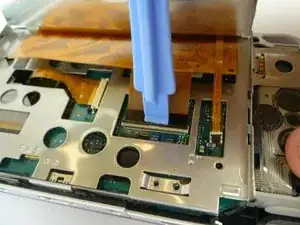

  11. MfU6sZYZNswQWfrR
    MfU6sZYZNswQWfrR
    haRHpeyReVrZbE3Y
    OVxu3pWnw5aI5CSv

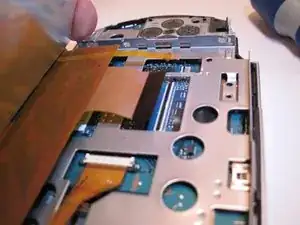

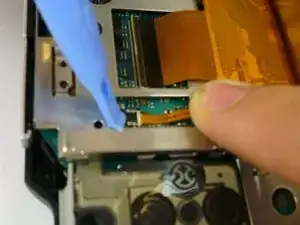

    • Das dünne Flachkabel öffnet sich zur anderen Seite als die, durch die es herein kommt. Öffne die Lasche zum Flachkabel hin. Die Lasche wird sich aufstellen und das Flachkabel lösen. Bringe dein Werkzeug hinter den schwarzen Teil des Bauteils und hebele dann das schwarze Kunststoffstück an.

    • Das breite Flachkabel öffnet von er selben Seite aus, durch die es herein kommt. Die Lasche öffnet sich zur anderen Seite als das Kabel.

    • Beide dieser Laschen sind schwarz.

    • Ziehe die Flachkabel sanft von den Laschen weg. Der LCD Bildschirm kann jetzt entfernt werden.

    • Sei beim Wiedereinbau vorsichtig in welche Richtung du die Laschen drückst. Die kleine Lasche kann sehr einfach brechen.

  12. AdqNb3eUYAR1eA4X

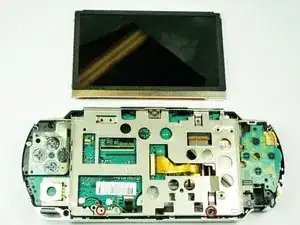

    • Jetzt wo der LCD Bildschirm entfernt ist, kannst du die zwei rot markierten Schrauben lösen.

  13. 52ojuexPEntGPUHb

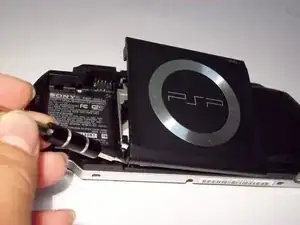

    • Beginne, indem du die PSP umdrehst. Das UMD Laufwerk zeigt nach oben.

    • Benutze dann einen kleinen Flachkopfschraubendreher und hebele die untere linke Ecke hoch.

    • Die rechte Seite wird sich lösen, nachdem die linke Seite freigelegt ist. Ein wenig hin und her bewegen könnte nötig sein, jedoch keine übermäßige Kraft.

    • Als erstes, wenn die PSP nach oben zeigt, sollst du die schwarzen Schrauben auf der unteren rechten Seite der UMD Tür, neben dem rechten Lautsprecher, lösen. Dadurch kannst du die UMD Tür im nächsten Schritt leichter abhebeln.

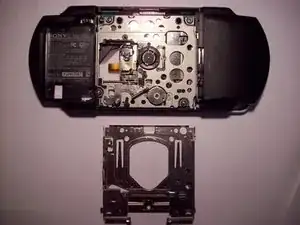

  15. XffAONgZAJUIMo3y
    XffAONgZAJUIMo3y
    J3BBMhBJMYTOEe6J

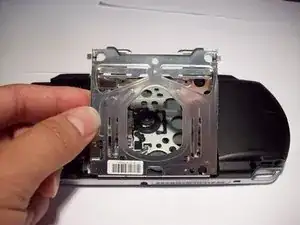

    • Halte den Einschub auf der linken Seite fest und schiebe ihn nach rechts.

    • Entferne den Einschub.

  16. W6OSWoGm3oArotBp
    W6OSWoGm3oArotBp
    RukOAFXRARXjwGJ6
    k4Z3fvRnFyEpiu5U

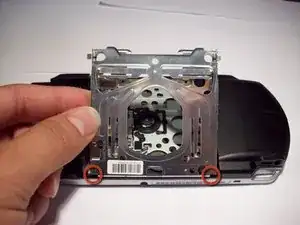

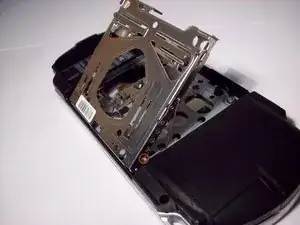

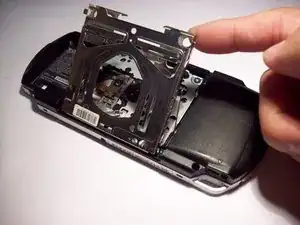

    • Weil das Problem eine lockere Tür war, solltest du alle Bauteile von Schmutz oder gröberen Verunreinigungen befreien.

    • Bringe den Einschub mit den zwei Scharnieren auf der Unterseite übereinander und schiebe den Einschub nach links an seinen ursprünglichen Ort. Die Lasche sollte weiterhin über dem UMD Rahmen sein.

    • Bringe leichte Kraft auf die linke Seite auf, während du den Einschub an seine ursprüngliche Position bringst.

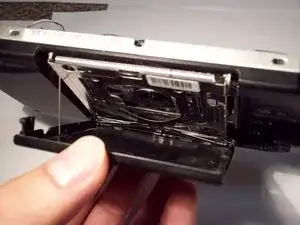

  17. kLHDLR6LIBA4NGcF
    kLHDLR6LIBA4NGcF
    bIVRRVduvZUWwDaV

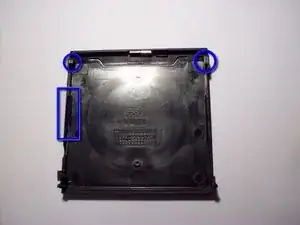

    • Der nächste Schritt ist etwas schwierig. Schaue nach dem Platz des Federarmes und dem Platz für den UMD Einschub in den Ecken.

    • Drehe die PSP mit der Vorderseite nach unten, sodass die Unterseite jetzt nach oben schaut.

    • Als erstes solltest du den UMD Einschub an den Platz am UMD Gehäuse. Danach solltest du die Feder an ihren Platz einbringen.

  18. DhWYdSTdRBRaBSGM
    DhWYdSTdRBRaBSGM
    3Vyxng1AKXmuxeas

    • Schließe die PSP Tür vorsichtig und stelle sicher, dass der UMD Einschub und die Feder an ihrem Platz bleiben.

    • Bringe die linke Seite der Tür als erstes wieder an. Mache dann danach das selbe mit dem rechten Scharnier.

    • Das kann entweder mit deinen Händen oder mit einem Flachkopfschraubendreher stattfinden.

    I try to do reshell, and one of the spring on the umd door i forcely take it out and I notice that I can shape it back as original shape.

    Midnight Nexus -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.
