Panasonic Lumix DMC TZ5 Leica Objektiveinheit zerlegen und reinigen

Entferne die Speicherkarte und den Akku vom Gerät.

Entferne vier Torx-Schrauben an der rechten Seite:

Zwei 3,4 mm lange Schrauben oben

Zwei 2,2 mm lange Schrauben unten

Entferne die 3,4 mm lange Schraube an der linken Seite.

Entferne fünf Schrauben am Boden:

Zwei 2,2 mm lange Schraubenneben dem Akkufach

Drei 4 mm lange Schrauben am Stativgewinde

Ziehe die Rückseite vorsichtig von der Kamera ab.

Klappe die schwarzen Sicherungsbügel an den ZIF-Anschlüssen mit einem Spudger oder deinem Fingernagel hoch.

Ziehe die Flachbandkabel vorsichtig aus den Anschlüssen heraus.

Entferne die Rückseite von der Kamera.

Klappe den schwarzen Sicherungsbügel am ZIF-Anschluss des Flachbandkabels zur Objektiveinheit hoch und ziehe das Kabel von der Tastenplatine ab.

Löse den Schieber der Funktionswahl vorsichtig mit der Spudgerspitze ab.

Die Tastenplatine ist auf der Unterseite mit der I/O-Platine verbunden. Setze einen Spudger mit der Spitze in die Lücke am rechten Rand zwischen Tastenplatine und Gehäuse ein. Heble die Tastenplaine vorsichtig nach oben, bis sie sich löst.

Schiebe das Oberteil der Kamera mit der daran angeschlossenen Tastenplatine nach hinten heraus.

Klappe den Sicherungsbügel am ZIF-Anschlussmit einem Spudger oder dem Fingernagel hoch. Ziehe das Flachbandkabel heraus.

Nun ist das Kameraoberteil von der Tastenplatine abgetrennt.

Klappe den Sicherungsbügel am Flachbandkabel des CCD auf der Hauptplatine nach oben. Ziehe das Flachbandkabel heraus.

Entferne die drei Kreuzschlitzschrauben, mit denen die Objektiveinheit befestigt ist:

Zwei 4,5 mm lange Schulterschrauben

Eine 4 mm lange Schraube

Schiebe die Objektiveinheit leicht in Richtung der Hauptplatine. Ziehe sie zuerst an der linken Seite nach oben, wackle dabei ein bisschen.

Entferne die Objektiveinheit aus dem Gehäuse.

Lasse die Flachbandkabel angeschlossen. Beachte die Kontaktflächen, mit denen sie das Metallgehäuse angeschlossen ist. Sie sind einfach zwischen Gehäuse und Objektiveinheit eingesteckt.

Beachte, wie die beiden Erdungskontakte der Objektiveinheit in den Körper eingehakt sind.

Das CCD ist mit drei Schrauben befestigt. Du brauchst es nur losschrauben, wenn sich darauf Staub abgesetzt hat. Normalerweise kannst du es aufgeschraubt lassen

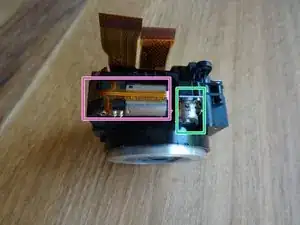

An der Seite befindet sich der Motor für den Zoom. Du musst ihn später sehr vorsichtig abschrauben.

Der Motor für den Focus bleibt normalerweise angeschraubt.

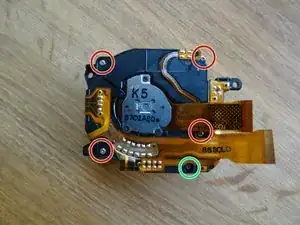

Entferne die vier Kreuzschlitzschrauben, mit denen die hintere Abdeckung befestigt ist.

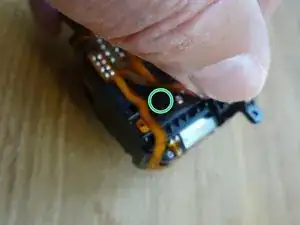

Entferne die beiden Schrauben, mit denen der Zoom-Motor befestigt ist. Die zweite Schraube liegt versteckt unter dem großen Flachbandkabel.

Löse den Zoom-Motor sehr vorsichtig ab. Achte auf die Flachbandkabel.

Hebe die hintere Abdeckung sehr vorsichtig ab und lege sie leicht erhöht neben die Objektivabdeckung. Löse die Flachbandkabel aus ihren Befestigungen und achte darauf, dass die empfindlichen Flachbandkabel nicht zu stark angespannt werden.

Beachte, wie die beiden schmalen Flachbandkabel in einer Tasche im Körper der Objektiveinheit stecken.

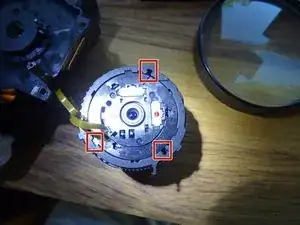

Markiere die Stellung der Teile, damit du sie später wieder genauso einfügen kannst.

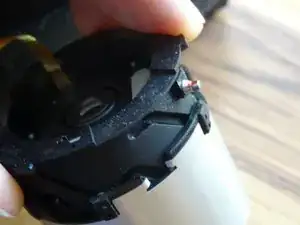

Fasse den äußeren Ring an - fest, aber vorsichtig - und drehe ihn einige Millimeter im Uhrzeigersinn. In den drei Einschnitten müssen Metallstifte sichtbar werden.

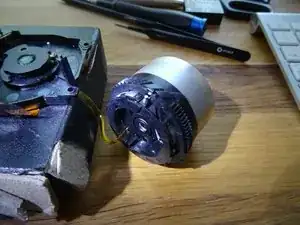

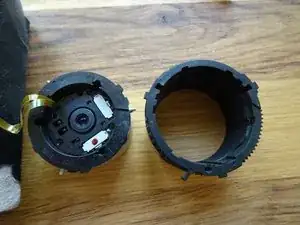

Nun kannst du die innere Linseneinheit nach hinten herausdrücken.

Bringe nochmals Markierungen an, damit du die Teile später wieder richtig zusammensetzen kannst.

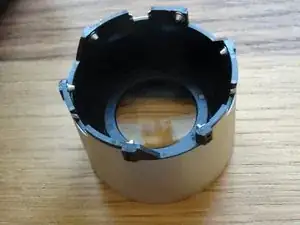

Drehe die silberne Metallhülle mit der vorderen Linse und dem Lamellenverschluss gegen den Uhrzeigersinn. Sie löst sich von der inneren Linseneinheit ab.

Wenn die Lamellen nicht mehr leicht beweglich sind, kannst du den schwarzen Stift im Inneren neben der Linse mit einem Spudger hin und her bewegen. Die Lamellen öffnen und schließen sich, bis sich aller Schmutz gelöst hat.

Die Objektiveinheit ist weit zerlegt. Beseitige allen Staub auf den Linsen und im Inneren mit einem fusselfreien Mikrofasertuch. Blase nicht mit dem Mund, sondern nimm einen Staubbläser.
