Einleitung
Wenn dein Objektiv nicht mehr funktioniert oder du ein anderes haben möchtest, musst du es austauschen. Bei dieser Anleitung musst du zuerst den Akku ausbauen, damit die Kamera nicht beschädigt wird. Bevor du das Objektiv entfernen kannst muss zuerst die Rückseite, die Hauptplatine, der Sucher und der Motor für die Blende entfernt werden. Du musst eine Vielzahl von Schrauben herausdrehen und einige ZIF-Anschlüsse lösen. Sei besonders vorsichtig, wenn du an Flachbandkabeln arbeitest, sie können leicht reißen. Diese Anleitung erklärt, wie ZIF-Anschlüsse geöffnet werden.
Verschiedene Bildern stimmen möglicherweise nicht mit deiner Kamera überein, es kann folgende Unterschiede geben:
- Flachbandkabel sind gerissen und festgeklebt. Flachbandkabel dürfen nicht zerrissen sein.
- Das schwarze Klebeband ist zerknittert, weil es vorher schonmal entfernt worden ist. Das sollte bei deiner Kamera nicht so sein.
-
-

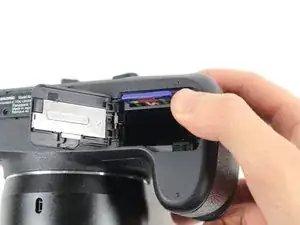

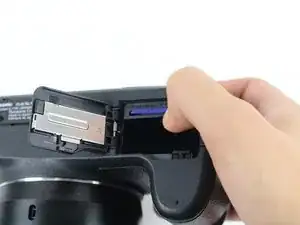

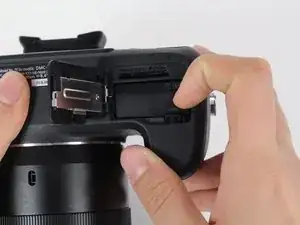

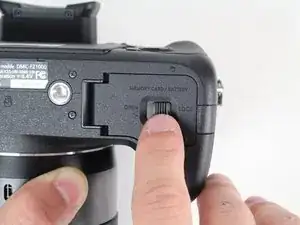

Drücke die SD-Karte in das Akkufach hinein.
-

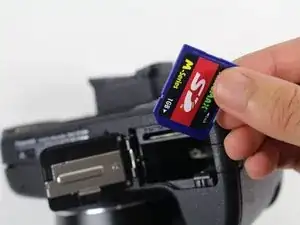

Ziehe die SD-Karte heraus.
-

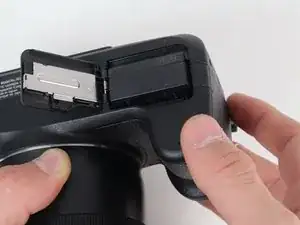

Schließe das Akkufach zu.
-
-
-
Entferne die beiden 5,2 mm langen Kreuzschlitzschrauben #00. Die erste ist unterhalb des Aufklebers, die zweite oberhalb des Stativgewindes am Boden der Kamera.
-

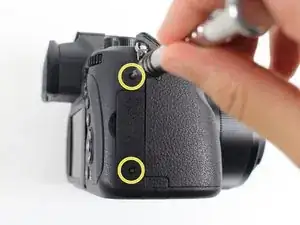

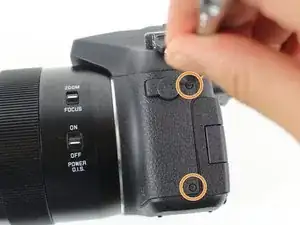

Entferne die beiden 5,5 mm langen Kreuzschlitzschrauben #00 an der Kameraseite mit der Mikrofonbuchse.
-
Entferne die beiden 7 mm langen Kreuzschlitzschrauben #00. Die erste ist unterhalb der HDMI-Buchse, die zweite darüber.
-
-
-
Die Augenmuschel ist unten mit zwei Schrauben am Kameragehäuse befestigt. Entferne die Schrauben. Ziehe dann die Augenmuschel behutsam heraus und entferne sie. Entferne nun die zwei freigelegten oberen Schrauben.
-
-
-

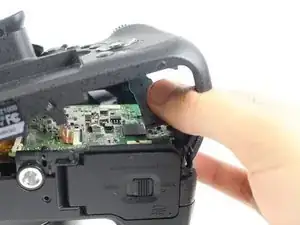

Hebe die Rückseite vorsichtig an, achte darauf, dass keine Flachbandkabel beschädigt werden.
-

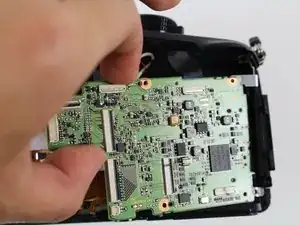

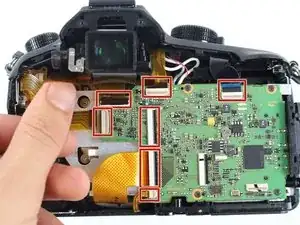

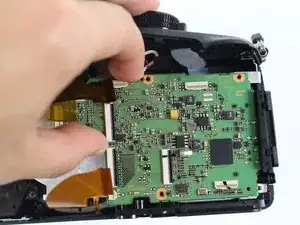

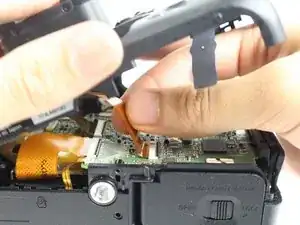

Ziehe die beiden Flachbandkabel von der Hauptplatine und der Rückseite ab.
-
Lege die Rückseite beiseite.
-
-
-

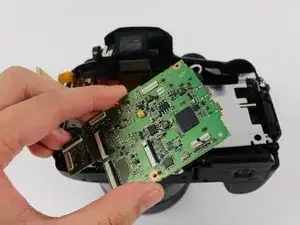

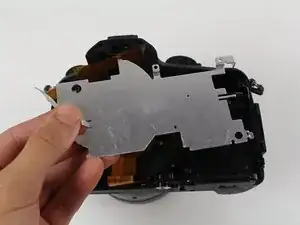

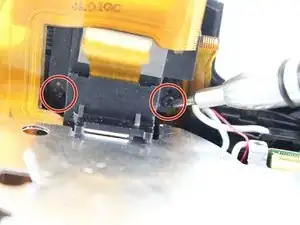

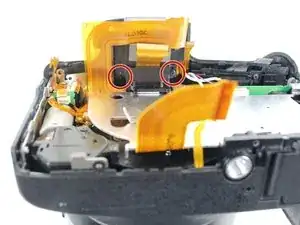

Entferne die beiden 7 mm langen Kreuzschlitzschrauben #00 unten am Sucher.
-
Ziehe den Sucher heraus.
-
-
-

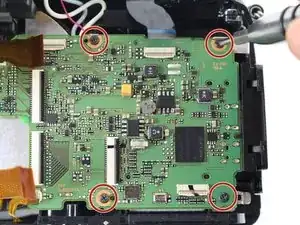

Entferne die vier 9 mm langen Kreuzschlitzschrauben #00 in den vier Ecken des Objektivs.
-

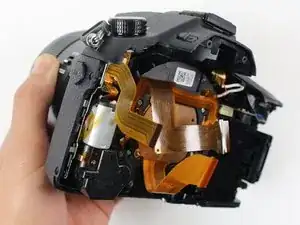

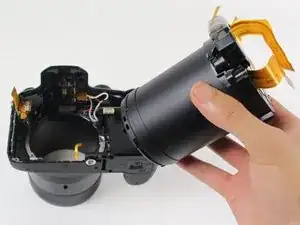

Drücke das Objektiv von außen heraus und entferne es.
-
-
-
Ziehe das schwarze Klebeband zwischen dem Objektiv und dem Metallzylinder sehr vorsichtig mit einer Pinzette ab.
-
Ziehe das schwarze Klebeband an der rechten Seite des Objektivs sehr vorsichtig mit einer Pinzette ab.
-
-
-

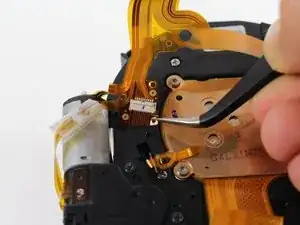

Ziehe das Flachbandkabel mit einer Pinzette sehr sorgfältig aus seinem ZIF-Anschluss zwischen Objektiv und Metallzylinder heraus und trenne es ab.
-

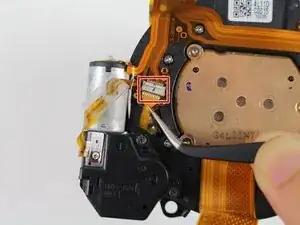

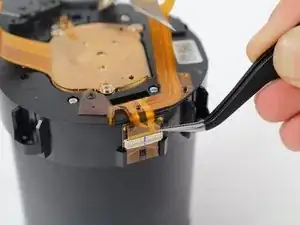

Ziehe das Flachbandkabel an der Seite des Objektivs mit einer Pinzette sehr sorgfältig aus seinem ZIF-Anschluss heraus und trenne es ab.
-
-
-

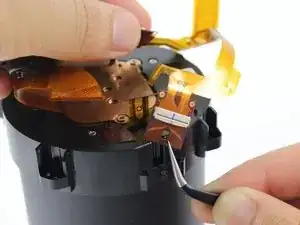

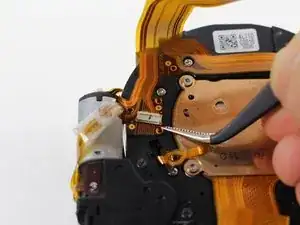

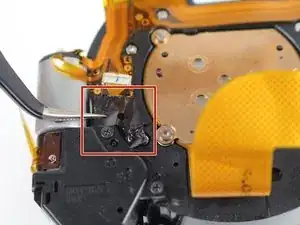

Löse das Flachbandkabel mit einer Pinzette von seinen drei Stiften zwischen dem Objektiv und dem Metallzylinder ab.
-
-
-

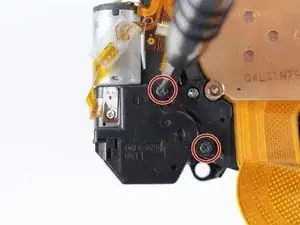

Entferne die beiden 5 mm langen Kreuzschlitzschrauben nahe beim Objektiv oben am Motor für die Blende.
-
-
-

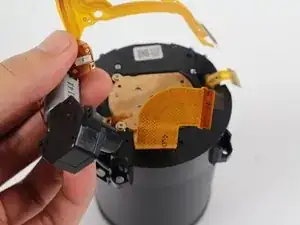

Löse den Motor für die Blende vorsichtig von seinen beiden Stiften ab und bewege ihn langsam zur gegenüber liegenden Seite des Objektivs hin.
-
Eventuell musst du eine Kreuzschlitzschraube entfernen, die ein trapezförmiges Stück des Flachbandkabels befestigt.
-

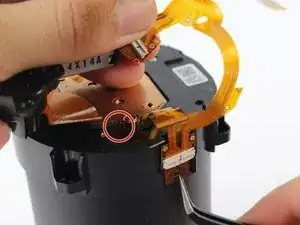

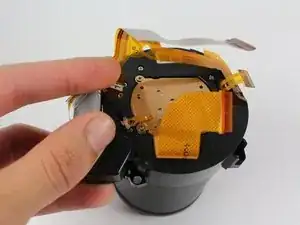

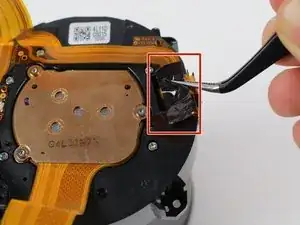

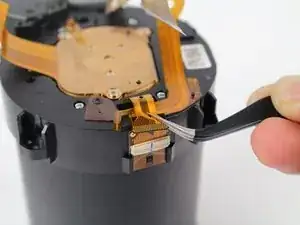

Halte den Motor für die Blende fest und löse gleichzeitig das Flachbandkabel an der Seite des Objektivs sehr sorgfältig mit einer Pinzette ab.
-
-
-

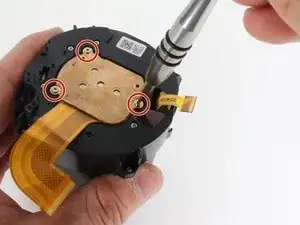

Entferne die drei 4 mm langen Torx T5 Schrauben, mit denen der Sensor am Objektiv befestigt ist.
-
Hole den Sensor heraus.
-
Hole die drei Federn oben am Objektiv heraus.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
