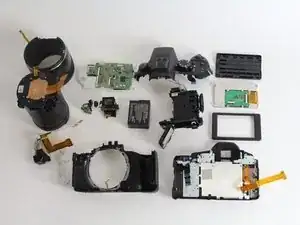

Panasonic Lumix DMC-FZ1000 zerlegen

Bewege den Schieber am Boden der Kamera von rechts (geschlossen) nach links(offen).

Drücke die Haltenase nach unten.

Entnehme den Akku.

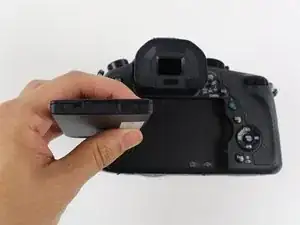

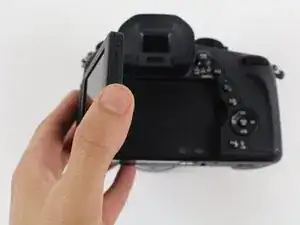

Klappe das Display auf der Rückseite rechtwinklig auf.

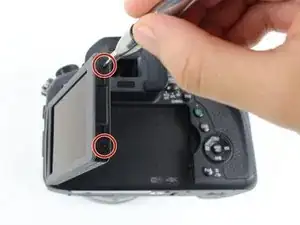

Entferne die beiden 2,2 mm langen Kreuzschlitzschrauben #00 an der Außenkante des Displays.

Drehe das Display um 90°, so dass das Glas zum Sucher hin zeigt.

Entferne die 4,1 mm lange Kreuzschlitzschraube #00 an der Innenkante des Displays.

Drehe das Display um 180°, so dass das Glas nach unten zeigt.

Entferne die zweite 4,1 mm lange Kreuzschlitzschraube #00 an der Innenkante des Displays.

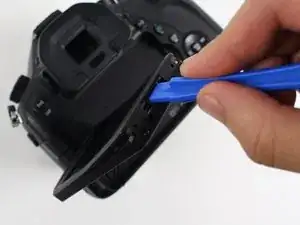

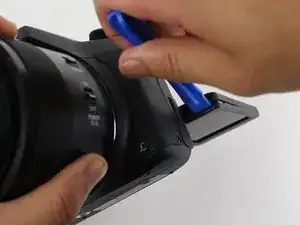

Heble das Kunststoffgehäuse um das Display mit einem Öffnungswerkzeug auf. Am einfachsten geht es, wenn du an der Befestigung des Displays anfängst und dann um das Gehäuse herum weiterarbeitest.

Halte das Teil fest, in dem sich das Display befindet. Lege das Teil mit der Aufschrift LUMIX ab.

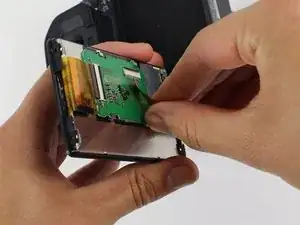

Ziehe das Flachbandkabel an der Achse des Displays aus dem ZIF-Anschluss heraus.

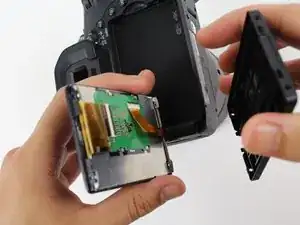

Entferne das Display und sein Gehäuse von der Displayachse.

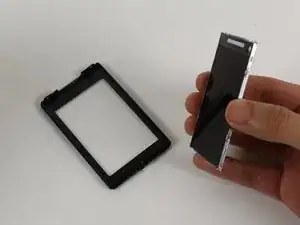

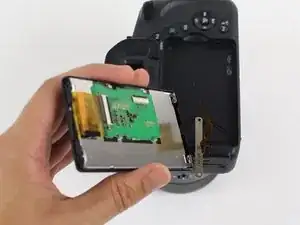

Hole das Display aus dem Kunststoffgehäuse heraus.

Drücke die SD-Karte in das Akkufach hinein.

Ziehe die SD-Karte heraus.

Schließe das Akkufach zu.

Entferne die beiden 5,2 mm langen Kreuzschlitzschrauben #00. Die erste ist unterhalb des Aufklebers, die zweite oberhalb des Stativgewindes am Boden der Kamera.

Entferne die beiden 5,5 mm langen Kreuzschlitzschrauben #00 an der Kameraseite mit der Mikrofonbuchse.

Entferne die beiden 7 mm langen Kreuzschlitzschrauben #00. Die erste ist unterhalb der HDMI-Buchse, die zweite darüber.

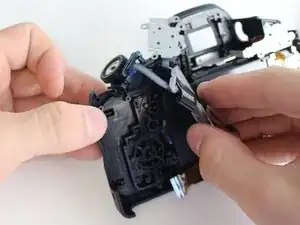

Hebe die Rückseite vorsichtig an, achte darauf, dass keine Flachbandkabel beschädigt werden.

Ziehe die beiden Flachbandkabel von der Hauptplatine und der Rückseite ab.

Lege die Rückseite beiseite.

Ziehe die sieben Flachbandkabel von der Hauptplatine ab.

Entferne die vier 5,2 mm langen Kreuzschlitzschrauben #00 an den Ecken der Hauptplatine.

Fasse die Hauptplatine an der linken Seite fest an.

Ziehe die Hauptplatine heraus.

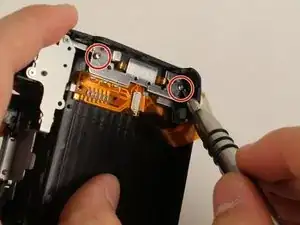

Entferne die beiden 7 mm langen Kreuzschlitzschrauben #00 unten am Sucher.

Ziehe den Sucher heraus.

Hole die silberne Metallplatte heraus.

Entferne die vier 9 mm langen Kreuzschlitzschrauben #00 in den vier Ecken des Objektivs.

Drücke das Objektiv von außen heraus und entferne es.

Ziehe das schwarze Klebeband zwischen dem Objektiv und dem Metallzylinder sehr vorsichtig mit einer Pinzette ab.

Ziehe das schwarze Klebeband an der rechten Seite des Objektivs sehr vorsichtig mit einer Pinzette ab.

Ziehe das Flachbandkabel mit einer Pinzette sehr sorgfältig aus seinem ZIF-Anschluss zwischen Objektiv und Metallzylinder heraus und trenne es ab.

Ziehe das Flachbandkabel an der Seite des Objektivs mit einer Pinzette sehr sorgfältig aus seinem ZIF-Anschluss heraus und trenne es ab.

Löse das Flachbandkabel mit einer Pinzette von seinen drei Stiften zwischen dem Objektiv und dem Metallzylinder ab.

Entferne die beiden 5 mm langen Kreuzschlitzschrauben nahe beim Objektiv oben am Motor für die Blende.

Löse den Motor für die Blende vorsichtig von seinen beiden Stiften ab und bewege ihn langsam zur gegenüber liegenden Seite des Objektivs hin.

Eventuell musst du eine Kreuzschlitzschraube entfernen, die ein trapezförmiges Stück des Flachbandkabels befestigt.

Halte den Motor für die Blende fest und löse gleichzeitig das Flachbandkabel an der Seite des Objektivs sehr sorgfältig mit einer Pinzette ab.

Setze den Motor für die Blende beiseite.

Entferne die drei 4 mm langen Torx T5 Schrauben, mit denen der Sensor am Objektiv befestigt ist.

Hole den Sensor heraus.

Hole die drei Federn oben am Objektiv heraus.

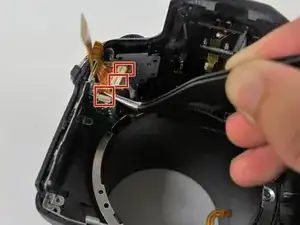

Trenne die drei ZIF-Stecker neben der MIC-Buchse sehr vorsichtig mit einer Pinzette ab.

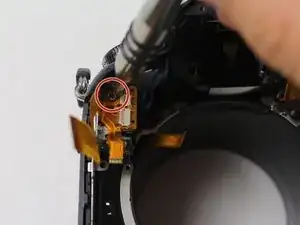

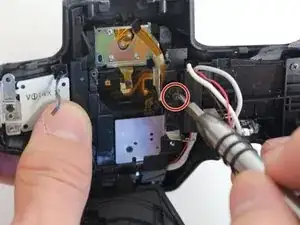

Entferne die 6,0 mm lange Kreuzschlitzschraube #00 vom Flachbandkabel neben der Audiobuchse.

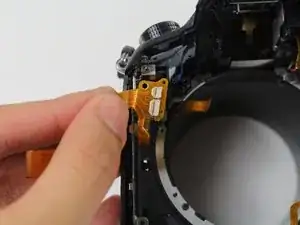

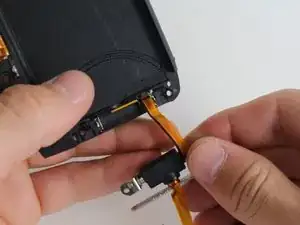

Ziehe das Flachbandkabel neben der Audiobuchse heraus.

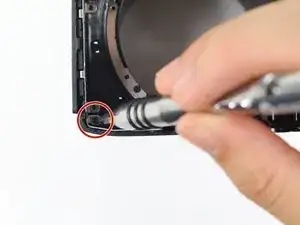

Entferne die 5,3 mm lange Kreuzschlitzschraube #00 in der unteren linken Ecke der Kamera.

Entferne die 7,0 mm lange Kreuzschlitzschraube #00 neben der Audiobuchse.

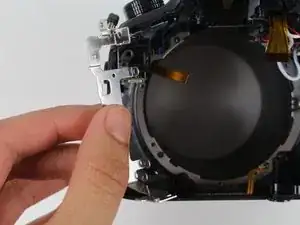

Ziehe die Metallplatte im Inneren der Kamera nahe bei der Audiobuchse heraus.

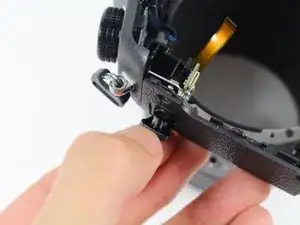

Ziehe die Gummiabdeckung der Audiobuchse von der Buchse ab.

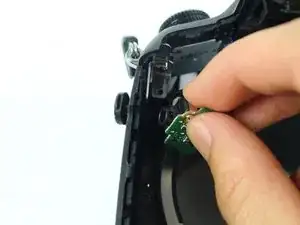

Ziehe die Audiobuchse heraus.

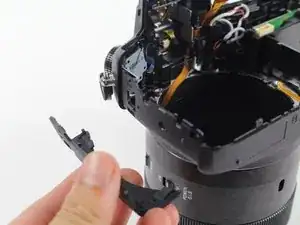

Löse die Gummiabdeckung der Audiobuchse vom Stift in der Innenseite der Kamera ab.

Lege die Gummiabdeckung beiseite.

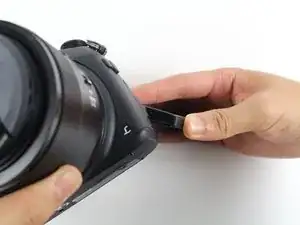

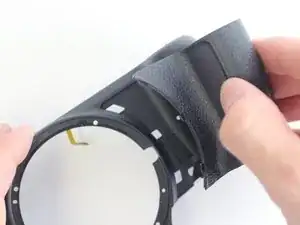

Ziehe den Lederbezug von der linken Seite der Kamera ab.

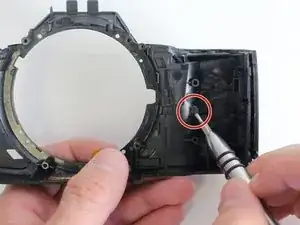

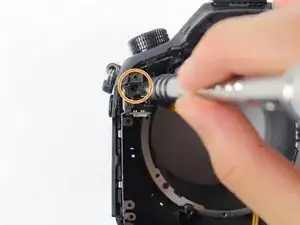

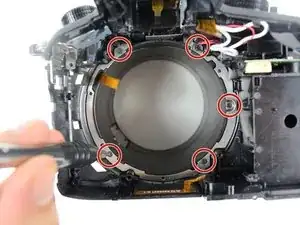

Entferne die fünf 5 mm langen Kreuzschlitzschrauben #00 am Rand der Objektivöffnung.

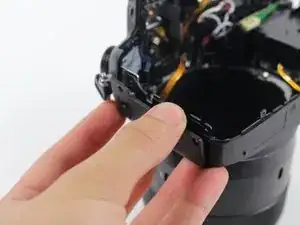

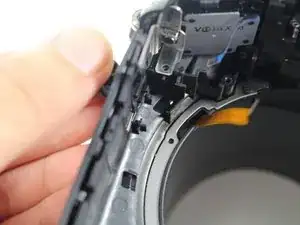

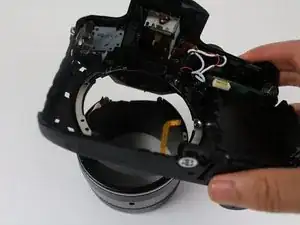

Trenne das Kameragehäuse vom Objektivgehäuse.

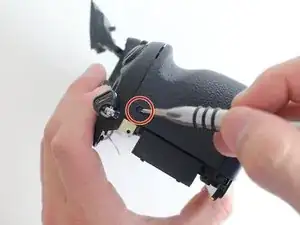

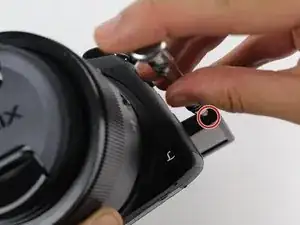

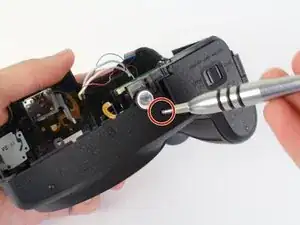

Entferne die 5,0 mm lange Kreuzschlitzschraube unter dem Einstellrad für die Blende.

Drücke die Taste mit dem Aufdruck OPEN oben an der Kamera und lasse den Blitz herausspringen.

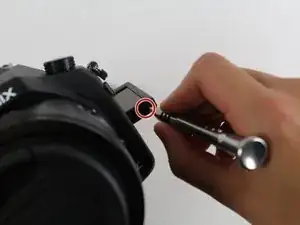

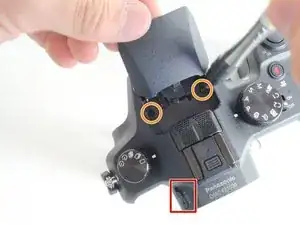

Entferne die beiden 5,0 mm langen Kreuzschlitzschrauben #00 im Fach für den Blitz.

Entferne die 5,0 mm lange Kreuzschlitzschraube #00 vom restlichen Lederbezug seitlich an der Kamera.

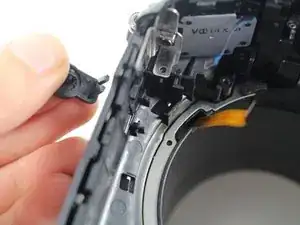

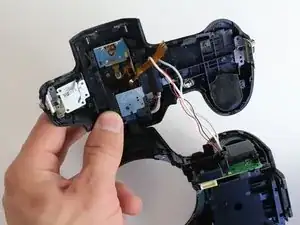

Hebe das Oberteil der Kamera hoch.

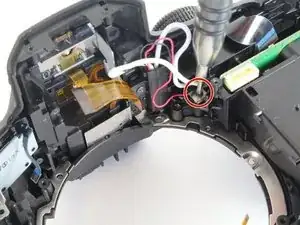

Entferne die 5,0 mm lange Kreuzschlitzschraube #00 von der Kunstoffhalterung der Kabel.

Entferne die 5,2 mm lange Kreuzschlitzschraube #00 unterhalb des Stativgewindes am Boden der Kamera.

Hole das Akkufach heraus.

Entferne die 5,0 mm lange Kreuzschlitzschraube #00 unter dem Akkufach.

Ziehe die Lederabdeckung von der Vorderseite der Kamera ab.

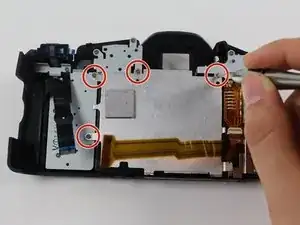

Entferne die vier 5,0 mm langen Kreuzschlitzschrauben #000 von der zentralen Metallplatte innen an der Rückseite der Kamera.

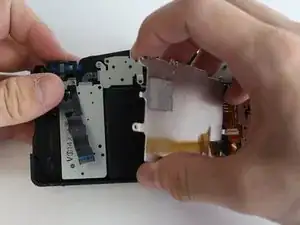

Hole die zentrale Metallplatte heraus.

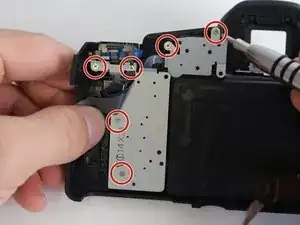

Entferne die sechs 5,0 mm langen Kreuzschlitzschrauben #000 von den drei Metallplatten links von der Öffnung für den Sucher.

Hole die drei Metallplatten heraus.

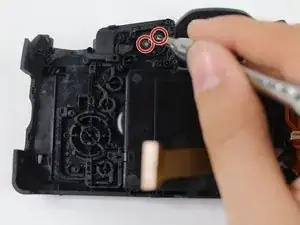

Entferne die beiden 3,0 mm langen Kreuzschlitzschrauben #000 neben der Öffnung für den Sucher.

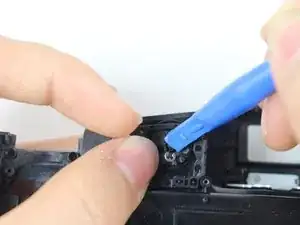

Schiebe die kleine Unterlegscheibe heraus.

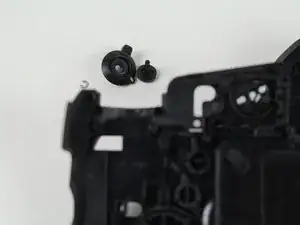

Ziehe das AF/AE LOCK Einstellrad außen auf der Rückseite der Kamera ab.

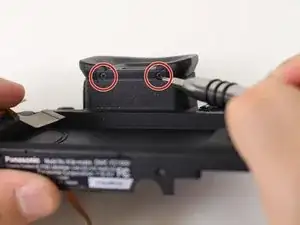

Entferne die beiden 2,3 mm langen Schrauben von der Unterseite am Gummischutz des Suchers außen an der Rückseite.

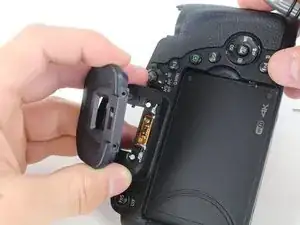

Ziehe den Gummischutz des Suchers ab.

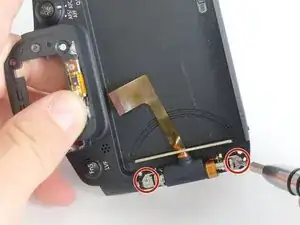

Entferne die beiden 10 mm langen Kreuzschlitzschrauben #000 innen an der Achse des Displays.

Ziehe die Kunststoffabdeckung außen an der Achse des Displays ab.

Entferne die beiden 6,3 mm langen Kreuzschlitzschrauben #000 außen an der Achse des Displays.

Entferne die Achse des Displays.
