Panasonic Lumix DMC-TZ5 Blitzeinheit tauschen

Entferne die Speicherkarte und den Akku vom Gerät.

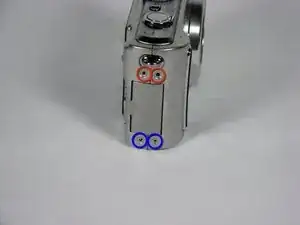

Entferne vier Torx-Schrauben an der rechten Seite:

Zwei 3,4 mm lange Schrauben oben

Zwei 2,2 mm lange Schrauben unten

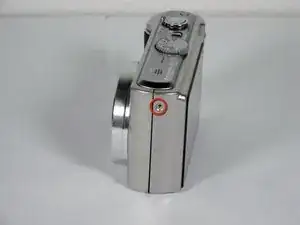

Entferne die 3,4 mm lange Schraube an der linken Seite.

Entferne fünf Schrauben am Boden:

Zwei 2,2 mm lange Schraubenneben dem Akkufach

Drei 4 mm lange Schrauben am Stativgewinde

Ziehe die Rückseite vorsichtig von der Kamera ab.

Klappe die schwarzen Sicherungsbügel an den ZIF-Anschlüssen mit einem Spudger oder deinem Fingernagel hoch.

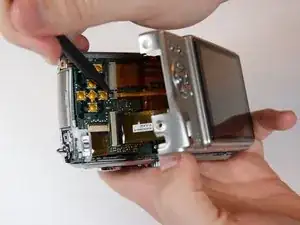

Ziehe die Flachbandkabel vorsichtig aus den Anschlüssen heraus.

Entferne die Rückseite von der Kamera.

Klappe den schwarzen Sicherungsbügel am ZIF-Anschluss des Flachbandkabels zur Objektiveinheit hoch und ziehe das Kabel von der Tastenplatine ab.

Löse den Schieber der Funktionswahl vorsichtig mit der Spudgerspitze ab.

Die Tastenplatine ist auf der Unterseite mit der I/O-Platine verbunden. Setze einen Spudger mit der Spitze in die Lücke am rechten Rand zwischen Tastenplatine und Gehäuse ein. Heble die Tastenplaine vorsichtig nach oben, bis sie sich löst.

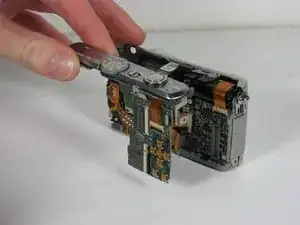

Schiebe das Oberteil der Kamera mit der daran angeschlossenen Tastenplatine nach hinten heraus.

Klappe den Sicherungsbügel am ZIF-Anschlussmit einem Spudger oder dem Fingernagel hoch. Ziehe das Flachbandkabel heraus.

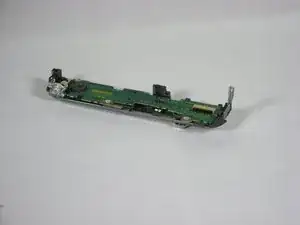

Nun ist das Kameraoberteil von der Tastenplatine abgetrennt.

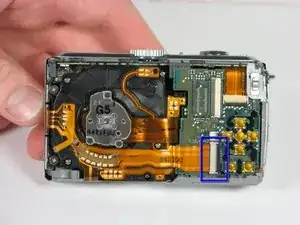

Klappe den Sicherungsbügel am Flachbandkabel des CCD auf der Hauptplatine nach oben. Ziehe das Flachbandkabel heraus.

Entferne die drei Kreuzschlitzschrauben, mit denen die Objektiveinheit befestigt ist:

Zwei 4,5 mm lange Schulterschrauben

Eine 4 mm lange Schraube

Schiebe die Objektiveinheit leicht in Richtung der Hauptplatine. Ziehe sie zuerst an der linken Seite nach oben, wackle dabei ein bisschen.

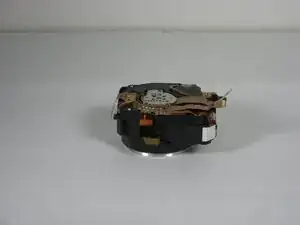

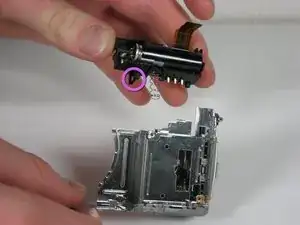

Entferne die Objektiveinheit aus dem Gehäuse.

Lasse die Flachbandkabel angeschlossen. Beachte die Kontaktflächen, mit denen sie das Metallgehäuse angeschlossen ist. Sie sind einfach zwischen Gehäuse und Objektiveinheit eingesteckt.

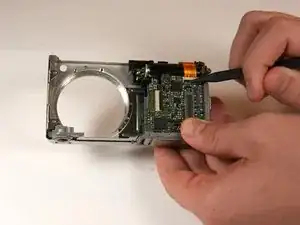

Klappe den Sicherungsbügel am Flachbandkabel oben an der Platine mit einem Spudger hoch und ziehe das Kabel ab.

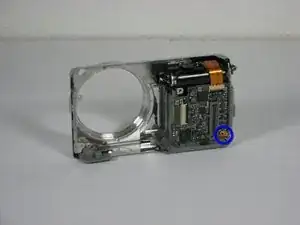

Entferne die 2 mm lange Kreuzschlitzschraube in der unteren rechten Ecke der Platine.

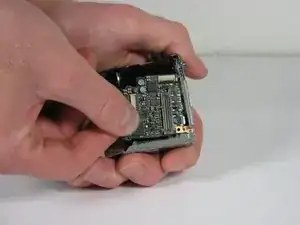

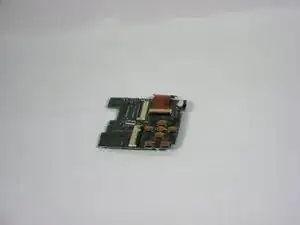

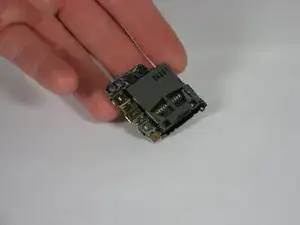

Ziehe die Platine behutsam von den Anschlüssen zum Objektiv hin weg. Wackle dabei etwas hin und her.

Schaue dir genau an, wie die Anschlüsse passen, damit du sie später wieder richtig einbauen kannst.

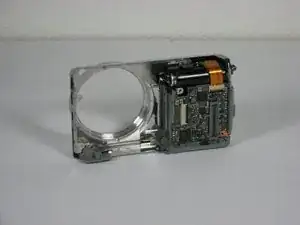

Hier ist die Innenseite der vorderen Abdeckung zu sehen. Oben ist noch die Blitzeinheit befestigt.

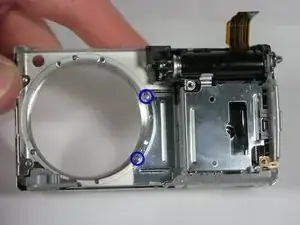

Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben nahe an der Objektivöffnung.

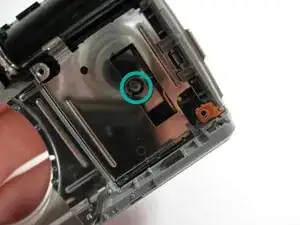

Entferne die 3,5 mm lange Kreuzschlitzschraube in der Mitte am rechteckigen Teil der Innenseite des vorderen Gehäuses.

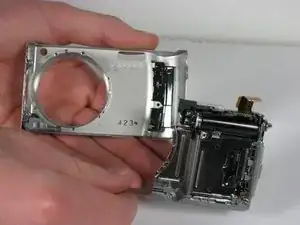

Entferne das vordere Gehäuseteil vom Rest der Kamera.

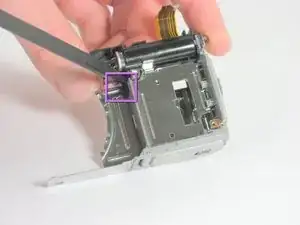

Hbe den kleinen Clip links an der Einheit sorgfältig mit einem Spudger an.

Hebe die Blitzeinheit heraus.
