Einleitung
Verwende diese Anleitung, um den Akku deiner originalen Pebble-Uhr auszutauschen.
Wenn sich deine Uhr nicht einschalten lässt oder sich nur kurz während des Ladevorgangs einschaltet, könnte der Akku defekt sein.
Du benötigst eine Ersatzbatterie und einen Lötkolben für die Reparatur.
Ersatzteile
-
-

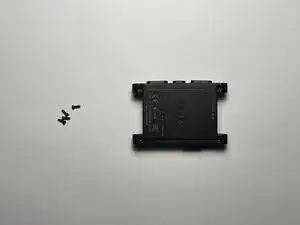

Einige Pebble-Uhren, besonders die ersten Kickstarter Modelle, haben an der Rückseite keine Schrauben. Diese Uhren sind verklebt, was die Reparatur komplizierter macht. Wie man diese Uhren auseinandernimmt, wird hier nicht erklärt.
-
-
-

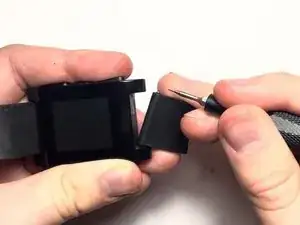

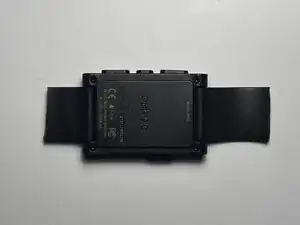

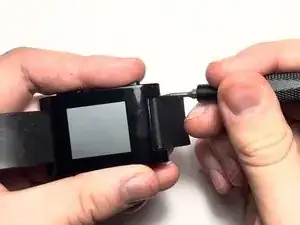

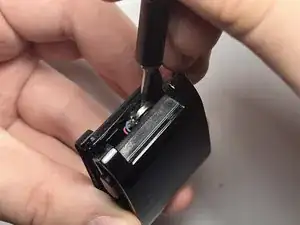

Nimm einen kleinen Schraubendreher oder etwas Ähnliches, um den Metallstift, der das Armband hält, hineinzuschieben.
-
-
-

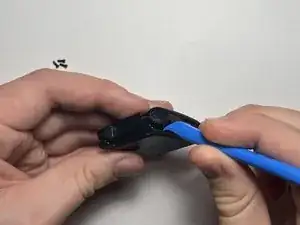

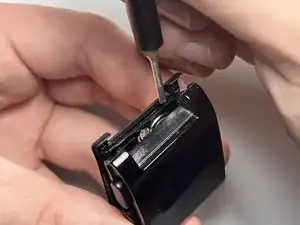

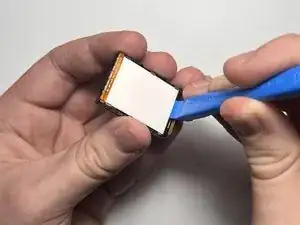

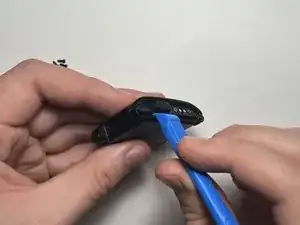

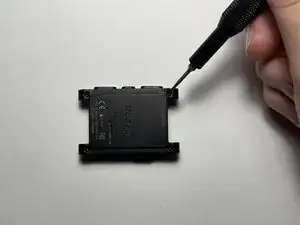

Auf der Rückseite der Uhr ist ein Teil festgeklebt. Verwende einen kleinen Schlitzschraubenzieher oder ein ähnliches Werkzeug, um es vorsichtig von der Rückseite zu lösen.
-
Achte beim Zusammenbau darauf, dass das Haptikbauteil an seiner ursprünglichen Position sitzt.
-
-
-

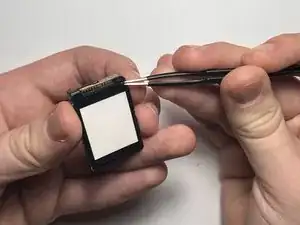

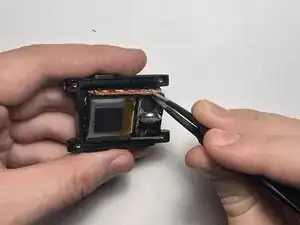

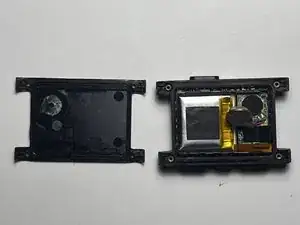

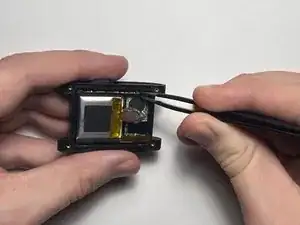

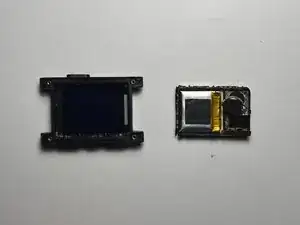

Das Innenleben der Uhr befindet sich in einem Kunststoffgehäuse, das vom Display getrennt werden kann. Dies ist bei manchen Uhren schwieriger als bei anderen. Verwende eine Pinzette, die gut greift.
-
-
-

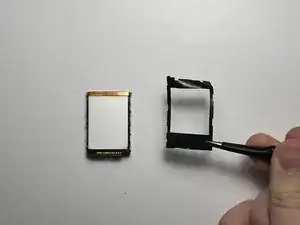

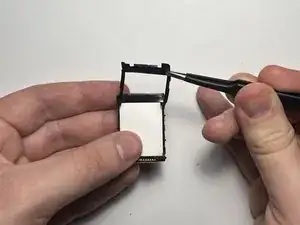

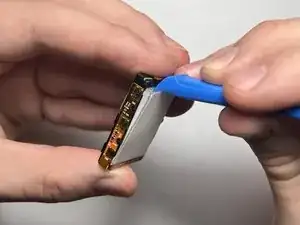

Entferne mit einer Pinzette oder den Fingern vorsichtig den schwarzen Film von der Seite mit dem Weißlichtdiffusor. Lege ihn beiseite und bringe ihn beim Zusammenbau wieder an.
-
-
-

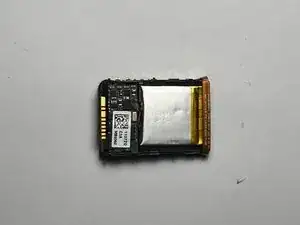

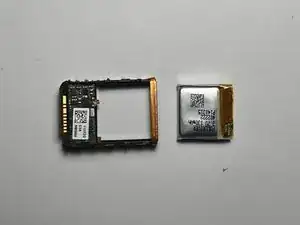

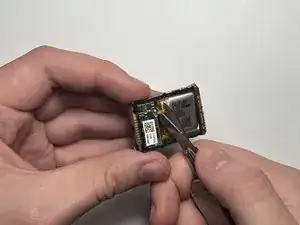

Schneide mit einer Schere oder einer kleinen Klinge vorsichtig das Flachbandkabel ab, das den Akku mit der Hauptplatine verbindet.
-
-
-

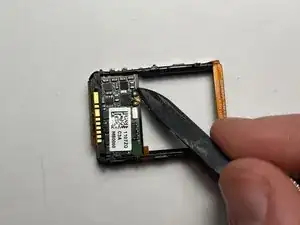

Kratze mit einer scharfen Klinge das restliche Flussmittel von den Lötstellen ab. Das ist notwendig, um den neuen Akku an die Platine zu festzulöten.
-
-
-

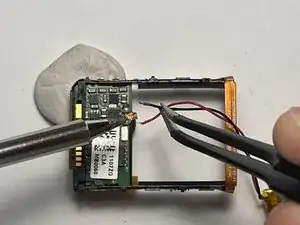

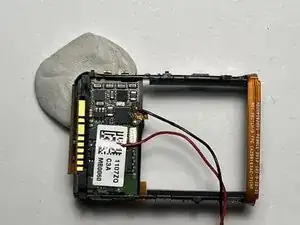

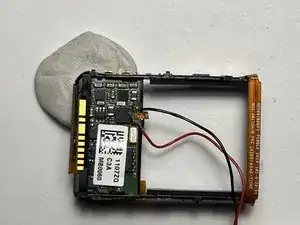

Löte mit einem Lötkolben und einer Präzisionspinzette das schwarze Kabel des Ersatzakkus an den auf dem Bild gezeigten Kontakt. Dafür sollte das vorhandene Lötzinn ausreichen, es kann aber bei Bedarf auch mehr aufgetragen werden.
-
-
-

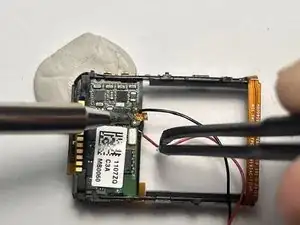

Genau wie bei Schritt 11 lötest du das rote Kabel des Ersatzakkus an den auf dem Bild gezeigten Kontakt. Dafür sollte das vorhandene Lötzinn ausreichen, es kann aber bei Bedarf auch mehr aufgetragen werden.
-
Nachdem du diese Kabel erfolgreich festgelötet hast, sollte die Hintergrundbeleuchtung aufleuchten.
-
-
-

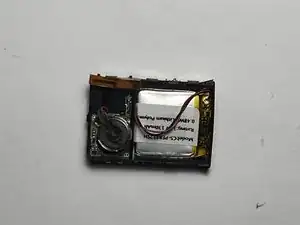

Nachdem der neue Akku verlötet ist, setze ihn wie abgebildet ein. Andere Ausrichtungen sind ebenfalls in Ordnung, solange die Verbindungspunkte für das Kabel nicht verbogen oder gezogen werden.
-

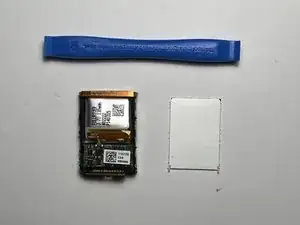

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in umgekehrter Reihenfolge.
Achte besonders darauf, den Lichtdiffusor wieder einzusetzen!
2 Kommentare
Hard but doable.
Make sure to pull the internals out by the up/down side closest to the battery (not the vibrator) or you'll crack the mount like I did, which might lead to screen tearing.
It's so easy to crack the light diffuser, I sure did. My black film didn't want to come off, so it stayed in the watch, which was fine.
Tiny soldier points, what a YouTube if your not familiar on tiny points.
I put the internals back in about a dozen times before I had good enough contact to avoid screen tearing, and even then it only did under pressure...which I got when I screwed it back together.
In the end, success!!!
Thank you author.
Rob -
Each time I re-installed the board in my watch, connecting it to the screen, the screen jut showed garbage (like static, or stars). I spent a lot of time troubleshooting the connector before realizing that I just needed to reboot it with back + up + select.
