Pebble Time Leiterplatte tauschen

Geschrieben von: Nicolas Hempe

Kommentare: 2

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 Minuten

Einleitung

Diese Anleitung zeigt, wie die Leiterplatte in der Pebble Time getauscht wird.

Werkzeuge

Schritt 1

Lege die Uhr auf flach auf die Arbeitsfläche.

Schritt 2

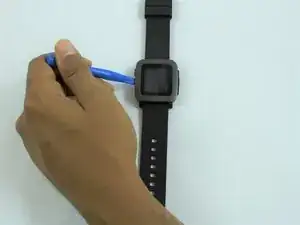

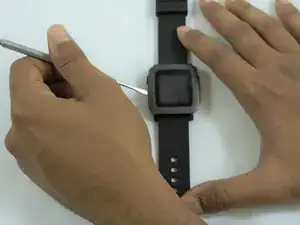

Ziehe die Displayabdeckung vorsichtig mit dem Metallspudger vom Gehäuse ab.

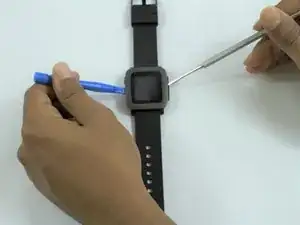

Ersetze den Metallspudger durch ein Kunststofföffnungswerkzeug, um die Abdeckung offen zu halten.

Just a note whilst removing the cover/screen - on my Pebble Time Steel, the LCD seemed to actually be attached to the glass, so when the adhesive around the outside seperated, I disconnected the ribbon cable and removed both as one piece - if you can, this definitely helps keep the end result a bit tidier!

Aadi Bhamidipati -

Schritt 3

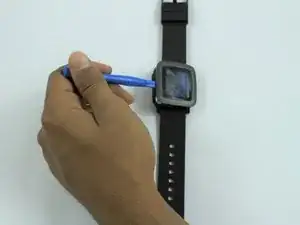

Löse vorsichtig den Rest der Abdeckung mit dem Metallspudger.

Schritt 4

Ziehe die Abdeckung vorsichtig mit dem Kunststofföffnungswerkzeug auseinander.

Schritt 5

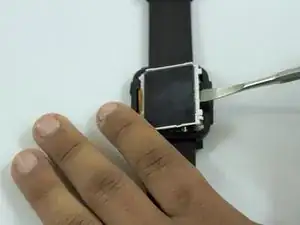

Setze einen Metallspatel wie im Bild gezeigt seitlich am Display ein.

Schritt 6

Heble das Display mit dem Spatel hoch.

Schritt 7

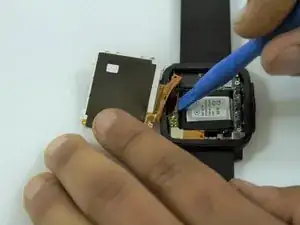

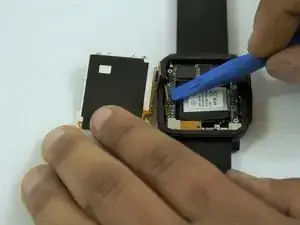

Setze ein Öffnungswerkzeug aus Kunststoff zwischen den Displaystecker und der Leiterplatte ein.

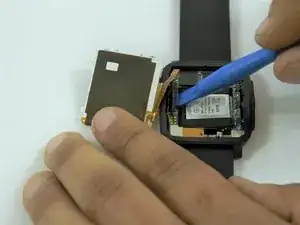

Trenne das Display von der Leiterplatte ab.

There might be some yellow / brown sticky tape that covers the lower end of the ribbon cable and those 6 shiny contact pads. You can carefully pull it off when you lift up the cable.

Henrik L -

Schritt 8

Lege die Uhr flach auf die Arbeitsfläche.

Schritt 9

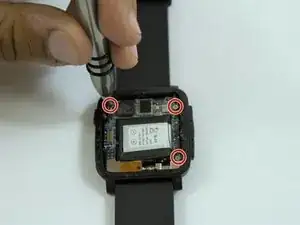

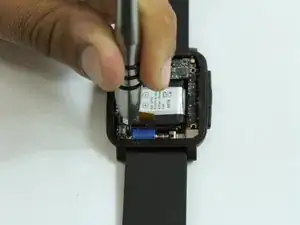

Finde die drei Schrauben an der Leiterplatte.
Nimm einen Kreuzschlitz-Schraubendreher #000 und entferne die drei Schrauben.

Schritt 10

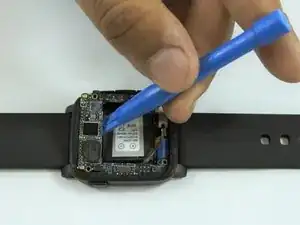

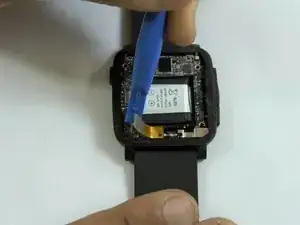

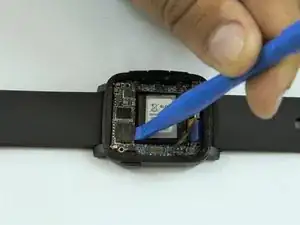

Trenne vorsichtig das Verbindungskabel am linken unteren Rand der Leiterplatte mit einem Öffnungswerkzeug aus Kunststoff ab.

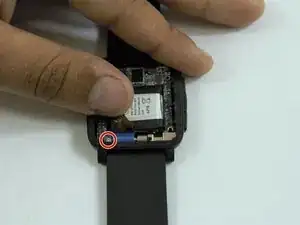

Biege den Verbinder weg, um an die vierte Schraube heranzukommen.
