Philips S5000 Rasierer Bedieneinheit Demontage

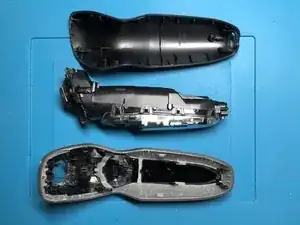

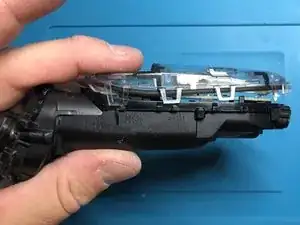

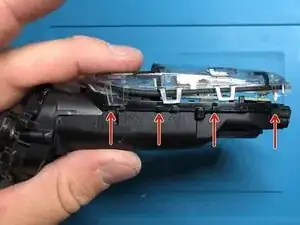

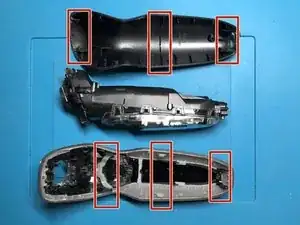

Hier siehst du das Endergebnis mit den markierten Clips, was die folgenden Schritte leichter verständlich machen soll.

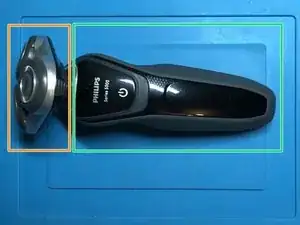

Der Scherkopf wird für die weiteren Schritte nicht benötigt und wird daher...

von der Haupteinheit entfernt.

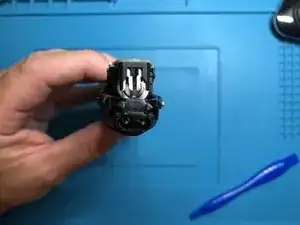

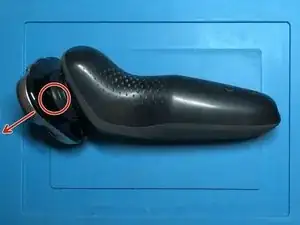

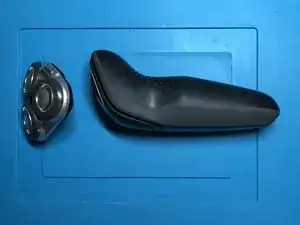

Nimm den Rasierer in die Hand und ziehe den Scherkopf von der Haupteinheit weg.

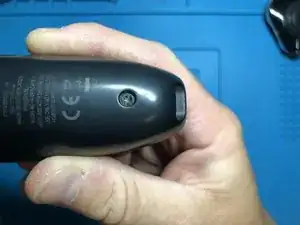

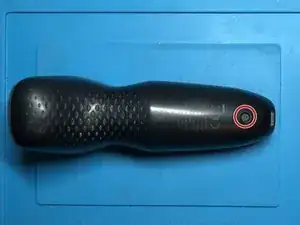

Drehe den Rasierer auf die Rückseite, dort ist die einzige Schraube zu lösen.

Verwende den T9 Torx Schraubendreher um die Schraube zu Lösen

Bevor du startest, achte jetzt darauf, dass du die Unterseite nicht weit nach außen biegen darfst, da diese oben am Rasierer eingehängt ist. Wenn dies nicht beachtet wird, brechen die Halterungen!

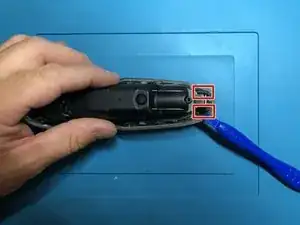

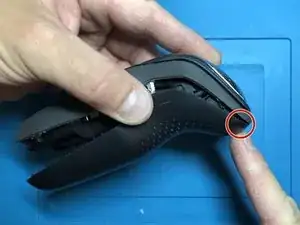

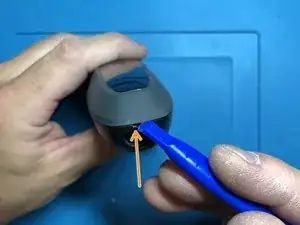

Starte am Ende des Rasierers in einer kleinen Vertiefung um mit dem Spunger den Unterteil zu lösen.

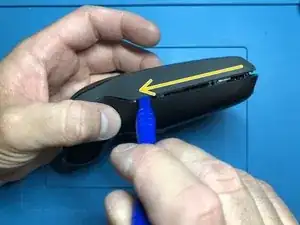

Bewege dich mit dem Spudger an beiden Seiten um das Gehäuse, bis dieses lose ist.

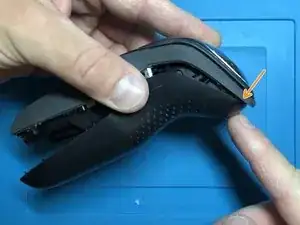

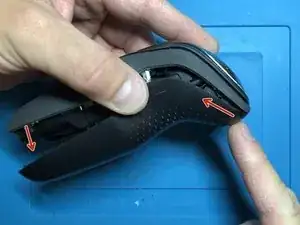

Um die Unterseite zu entfernen, drücke mit dem Finger gegen das obere Ende der Gehäuseunterseite, die noch in der Oberseite eingerastet ist.

Das Gehäuse rastet nach hinten unten aus.

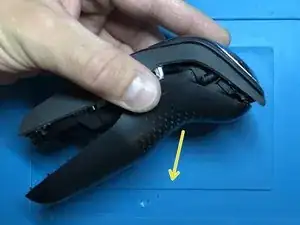

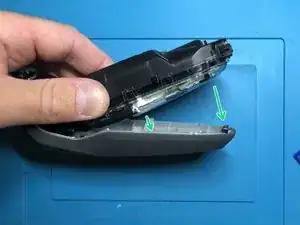

Dann kann die Gehäuseunterseite nach unten entfernt werden.

Drehe das Gehäuse wieder mit der Rückseite nach oben.

Löse mit dem Spudger die Hacken der Clips am unteren Ende...

... dann in der Mitte...

und zuletzt am oberen Ende.

Jetzt kannst du Gehäuseoberseite vom Innenleben abheben.

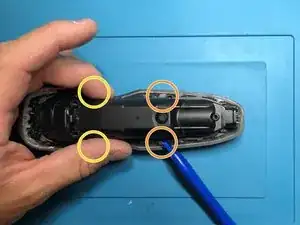

Lege die Haupteinheit auf die Seite und

hebe mit dem Spudger auf beiden Seiten die Clips aus den Hacken

entferne danach die Platinenabdeckung nach oben

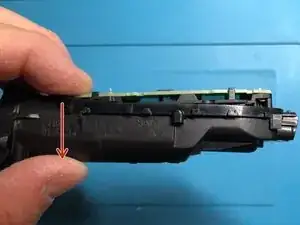

Zum Lösen drücke die Platine an der Oberseite nach unten

ggf. ist etwas Unterstützung an der Unterseite notwendig, das kannst du mit einem Spudger oder den Händen machen

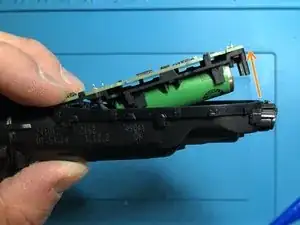

die Platine hebt sich unten nach oben.

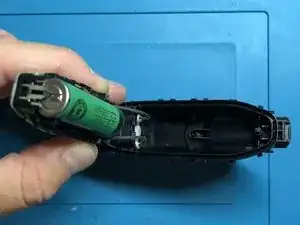

jetzt kannst du die Platine inkl. Batterie hauskippen

beachte, dass die Kabel des Motors, sowie die Batterie fest verlötet sind!
