PlayStation 2 Slimline PVR-802W Laser tauschen

Geschrieben von: koppie007
  • Kommentare: 15
PlayStation 2 Slimline PVR-802W Laser tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

10 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie der Laser in der PS2 Slim ausgetauscht wird.

Hinweis: Es gibt zwei verschiedene Laser für die PS2 Slim, diese Anleitung gilt nur für die PVR-802W

  1. ZMfGOB2GQsDFm5Xa

    • Löse alle Kabel von der Konsole ab und drehe das Gerät herum, um an die Bodenplatte zu gelangen.

  2. GpHh4vJkT4rb1u6P
    GpHh4vJkT4rb1u6P
    TbnIWfeRsUP3f51M
    Jjufdtb2FQgwhDpC

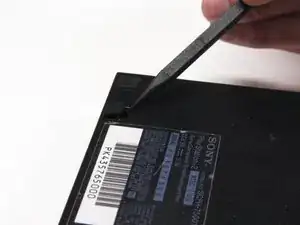

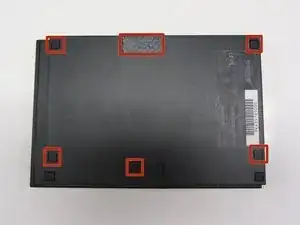

    • Finde die sechs Füße an der Bodenplatte. Heble sie mit einem Spudger ab, so dass die Schrauben zum Vorschein kommen.

    • Beachte: eine der Schrauben befindet sich unter dem Aufkleber, wie im Foto zu sehen. Wenn du den Aufkleber entfernst, kann die Garantie von Sony erlöschen.

  3. bD3xeHvpxvOPuvEb
    bD3xeHvpxvOPuvEb
    gcqGAEtP3TxJD6TR
    BFwQXecMxnMYCNP6

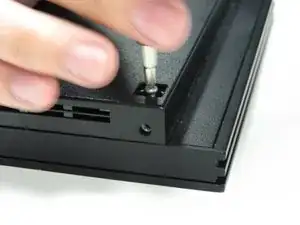

    • Entferne die sechs 4,0 mm Kreuzschlitzschrauben von der Bodenplatte.

  4. OfZZaEZHxVHRoHOC
    OfZZaEZHxVHRoHOC
    J4eXd2UCJPHsOvX2
    jWXnr4HfnRw5I5AK

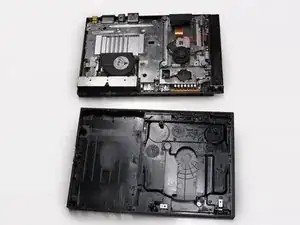

    • Beginne mit dem Aufhebeln des Außengehäuses in der Ecke mit dem Strom- und Ethernetanschluss. Benutze einen Spudger und arbeite dich um das ganze Gerät herum.

    • Hinweis: du musst wahrscheinlich mit den Händen die beiden Gehäuseteile auseinander ziehen.

  5. BgXcoGuZGjVnujUr
    BgXcoGuZGjVnujUr
    AvMFmwbNyHVcIkdi
    NhuVulBSIjRQBuEV

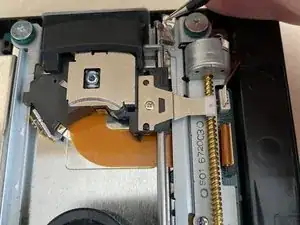

    • Entferne zwei Kreuzschlitzschrauben.

    • Entferne mit einer Pinzette die Halterungen auf beiden Seiten.

  6. sQfjHcfuN31Qxkk2
    sQfjHcfuN31Qxkk2
    H2JZkOgPZMatsoRE
    XNZRuQDUNaTNLOSp

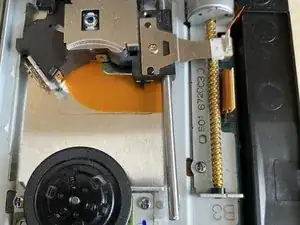

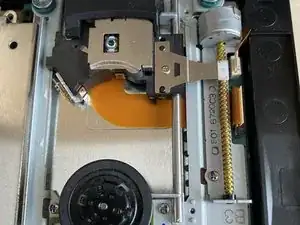

    • Wenn es bei dir so wie im ersten Bild aussieht, dann mache weiter.

    • Fasse die silberne Führung und drücke sie sorgfältig von der Schiene weg.

    • Fasse die Führung mit einer Pinzette und ziehe sie vorsichtig zu dir hin, um sie dann herauszunehmen. Arbeite sehr vorsichtig, der Laser ist noch daran befestigt.

  7. pKwGMdNcsn2KZHyj
    pKwGMdNcsn2KZHyj
    YIShMqAfmhxuBuvq
    luU1B6xJSW44g6Oy

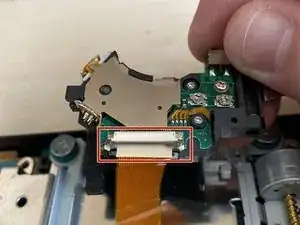

    • Nimm den Laser in eine Hand und kippe ihn wie im Bild gezeigt zurück.

    • Öffne den ZIF-Anschluss sehr vorsichtig, er kann leicht kaputt gehen. Wenn du den Laser sowieso austauschst, ist das nicht so schlimm.

    • Löse das Flachbandkabel und entferne den Laser.

  8. aVHLMCxuX3VEK6oC
    aVHLMCxuX3VEK6oC
    AtqIDRwDelKL42Zd
    vlpEIZXNbJkFPtYV

    • Es ist wichtig, den Anti-Statik-Schutz zu entfernen, sonst funktioniert der Laser nicht mehr. Es gibt auch Laser ohne diesen Schutz.

    • Du musst den Anti-Statik-Schutz (wenn vorhanden ) mit einem Lötkolben entlöten, sonst kann der Laser zerstört werden.

    • Verwende Entlötlitze und entlöte den Anti-Statik-Schutz.

    • Es muss so wie im dritten Bild aussehen.

    Ignorance probably on full display here: You need a soldering iron for this step, don’t you…? -_-

    And, what, I just rub the copper wick against it (after heating) until it looks like the second and third pictures?

    Arve Eriksson -

    Sry if I didn’t make it clear enough :(. I’ll adjust this straight away. You need to desolder the anti-static security solder.

    koppie007 -

    IMPORTANT: use a soldering iron, tried it without, it broke

    Maximilian -

    Got it, thanks. Done and dusted, and…

    It doesn’t light up when mounted in the console and power is turned on… Could I have done something wrong, or did I just get a dud laser? There are strange sounds, as well.

    Arve Eriksson -

    Thanks! I adjusted it straight away.

    koppie007 -

    @Arve, if it doesn’t light up and not doing anything, please check the disk lid sensors. There are 2 of them. 1 on the motherboard and the second one is located at the top of the power switch. Please check if they are both okay.

    koppie007 -

  9. 3igGkQqUAjY5MwkL
    3igGkQqUAjY5MwkL
    SkMwLFmNCFaTaSB1
    UK4tGIrJeA5MaZjZ

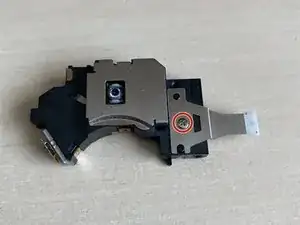

    • Entferne die einzelne Kreuzschlitzschraube.

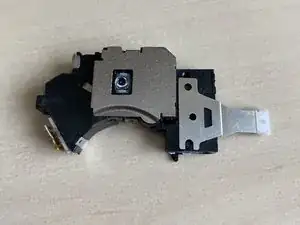

    • Übertrage die Halterung auf den neuen Laser und schraube ihn wieder fest.

  10. HUAoeYwRKW45kiT5
    HUAoeYwRKW45kiT5
    Ewt53Lh34CbogANu
    QPryylLfHsAqMbGP

    • Öffne den ZIF-Anschluss.

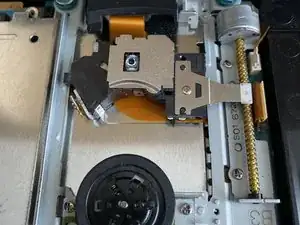

    • Baue den Laser so wie in Bild 2 ein.

    • Montiere wieder alles zusammen, bis es aussieht wie in Bild 3.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge..

Vergiss nicht, den Schieber vom alten Laser auf den neuen zu übertragen.

Tinte & Feder

koppie007

Mitglied seit: 22/08/13

29209 Reputation

9 Kommentare

Thank you for caring enough to show us how to do this and for your time. You are appreciated.

Mark Sawyers -

Hi Mark! No problem at all, happy to hear that I'm able to help you :)!!

koppie007 -

Where do you recommend getting the actual part? Looking for a reliable seller

Parker Ludwig -

I am also looking for the best quality part. If I am going through the trouble of disassembling everything then I want to make sure I have a durable replacement. Excellent guide!

Jeremy B -

Thanks! Well, I'm afraid that the only option is to buy this from a Chinese webshop (AliExpress as example). You can't buy it on Amazon (as far as I looked it up). And getting one from another console which is not opened yet (original) is probably at the end of it's life time. I have some experience with a Chinese one, and they do work great so far!

koppie007 -

I think you're saying to make sure that the new laser doesn't have the antistatic security or to desolder it if it's there. Is that right?

Steve Murphy -

Hi Steve!

Correct. If it’s there you need to desolder it. Otherwise it won’t work!

koppie007 -

where do you get good laser replacement on this day and & age ?

Louis Duquet -

Atm you can get it from AliExpress. I honestly don’t know where to get it elsewhere. Those lasers are fine!

koppie007 -
