PlayStation 3 Slim Wärmeleitpaste ersetzen

Geschrieben von: Theodore Brooks

Kommentare: 8

PlayStation 3 Slim Wärmeleitpaste ersetzen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie die Wärmeleitpaste in der Sony PlayStation 3 Slim (CECH-3001B) - auch PS3 genannt - ersetzt werden kann. Die Anleitung zeigt allgemeine Techniken zur Wartung einer Konsole.

Das Auftragen von Wärmeleitpaste auf die CPU und GPU an der Hauptplatine überbrückt Luftspalte oder Abstände zum Kühlkörper, dadurch wird die Hitze der Chips abgeleitet. Wenn das Gerät bei normalem Gebrauch wiederholt überhitzt, muss die Wärmeleitpaste ersetzt werden. Wenn du weißt, wie das geht, kannst du Zeit und Geld sparen.

Schalte vor Reparaturbeginn die PS3 aus und trenne alle Anschlüsse ab.

Wäsche dir die Hände gründlich, wenn du mit Wärmeleitpaste gearbeitet hast.

Werkzeuge

Ersatzteile

Thermal Paste

Schritt 1

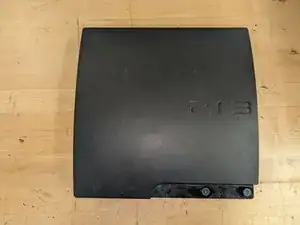

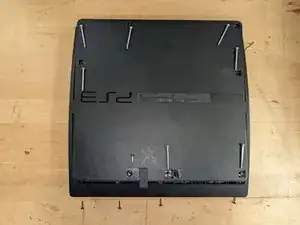

Drehe die Konsole um und löse alle Schrauben auf der Unterseite des Gehäuses.

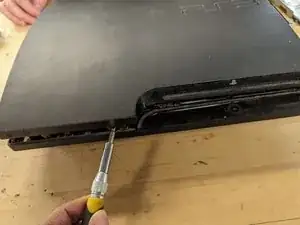

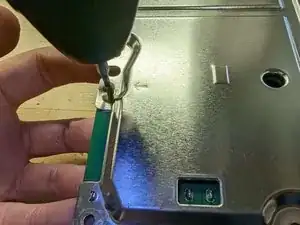

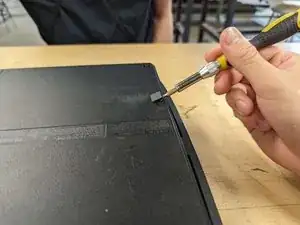

Verwende einen Spudger, um die Schraubenabdeckungen vorsichtig aufzuhebeln und zu entfernen. Verwende einen Kreuzschlitzschraubendreher Nr. 0, um die Schrauben unter den Schraubenabdeckungen zu entfernen.

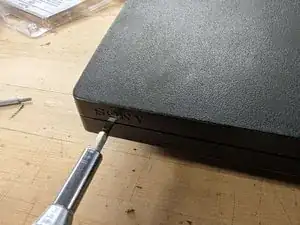

Entferne mit einem Kreuzschlitzschraubendreher (Nr. 0) die Schraube unter dem Garantieaufkleber an der Konsole.
Verwende einen Torx-Schraubendreher Nr. 8, um die vier Schrauben am Rand der Konsole zu entfernen.

Schritt 2

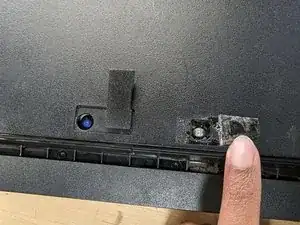

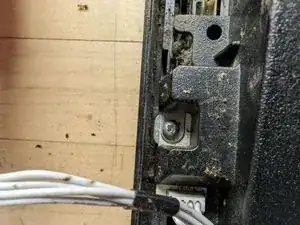

In der Nähe des Garantieaufklebers ist eine rechteckige Klappe. Hebe sie mit der Hand hoch. Sie ist am Gehäuse befestigt und dreht sich, wenn sie gelöst ist, sei etwas vorsichtig. Darunter wird eine Schraube mit blauem Kopf sichtbar.
Insgesamt solltest du zwölf Schrauben gelöst haben. Bewahre sie für den Zusammenbau gut auf.

Schritt 3

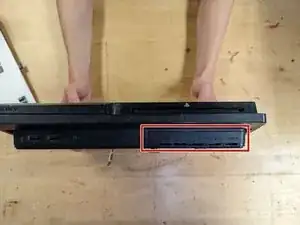

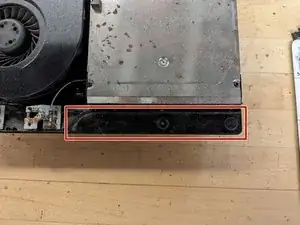

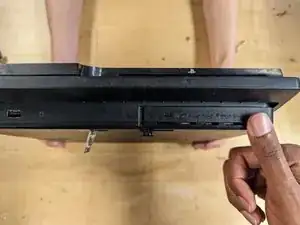

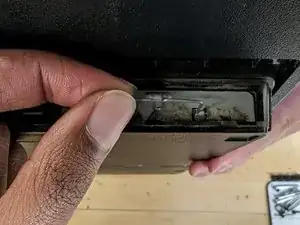

Drehe die Konsole um. Drücke mit dem Daumen fest auf die Abdeckung über der Festplatte und schiebe sie nach rechts, bis sie sich löst. Entferne die Abdeckung.

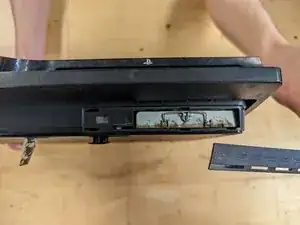

Unten an der Abdeckung sind Lüftungsschlitze.

Schritt 4

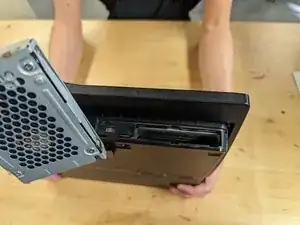

Klappe den Bügel an der Festplatte mit dem Daumen und dem Zeigefinger heraus.

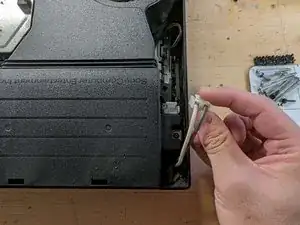

Ziehe die Festplatte aus dem Einschub heraus.
Das geht anfänglich etwas schwer.

Schritt 5

Lege die Konsole ab. Heble die linke Seite der Konsole mit dem Spudger auf während du die rechte Seite gleichzeitig mit der Hand hochhebst.
Die Abdeckung löst sich mit einem "Plop" ab.
Es kann sein, dass sich die Abdeckung nicht sofort löst, besonders an der linken Seite. Heble die Abdeckung nicht sofort ab, du könntest das Gehäuse beschädigen.

Schritt 6

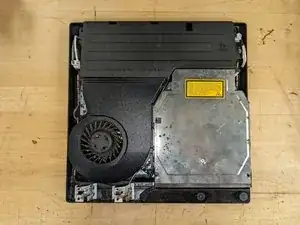

Entferne die Abdeckung und drehe die Konsole wie gezeigt um.

Schritt 7

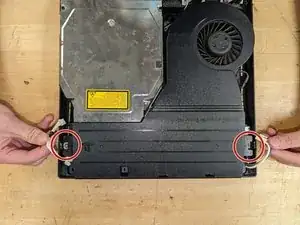

Trenne die beiden Kabel neben dem Netzteil ab.

Power supply

Branden Bailey -

Schritt 8

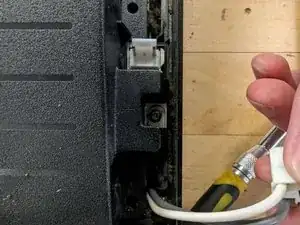

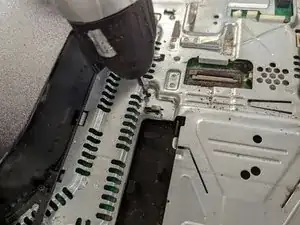

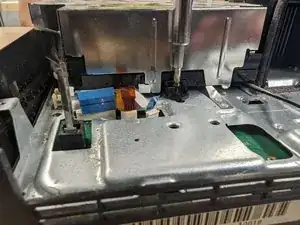

Unter den beiden Kabeln neben dem Netzteil werden zwei Kreuzschlitzschrauben #1 sichtbar. Drehe sie heraus.

Schritt 9

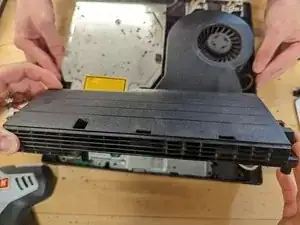

Fasse das Netzteil an beiden Seiten gut an und hebe es vorsichtig hoch.
Durch das Netzteil verlaufen zwei lange Metallspitzen und halten das Netzteil fest. Deswegen lässt sich das Netzteil nicht so leicht hochheben. Hebe es senkrecht nach oben, um Schäden an den Metallspitzen oder dem Netzteil zu vermeiden.

Schritt 10

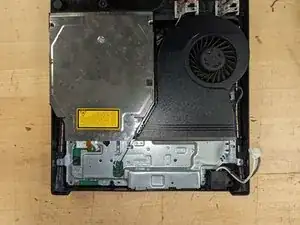

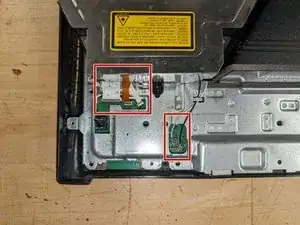

Trenne drei Flachbandkabel und zwei Koaxialkabel direkt unter dem Blu-ray-Laufwerk ab.
Um die Flachbandkabel abzutrennen, musst du sie an dem senkrechten Lasche vorsichtig nach oben aus dem Anschluss ziehen. Weitere Hinweise zu verschiedenen Kabeln und ihren Anschlüssen findest du hier.
Um Kabel wieder anzuschließen, verwendest du am besten eine Pinzette.

Schritt 11

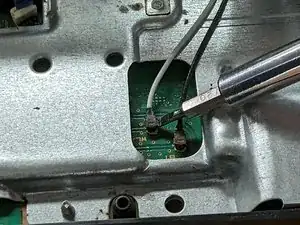

Heble die Koaxialstecker am schwarzen und weißen Kabel mit einem Spudger so nahe wie möglich am Anschluss auf der Hauptplatine hoch, bis sie sich lösen.
Im Bild ist ein Metallwerkzeug gezeigt. Das ist nicht ESD-sicher und könnte die Hauptplatine beschädigen. Verwende lieber eines aus Kunststoff.
Um die Stecker wieder anzuschließen, musst du sie erst über ihren Anschlüssen ausrichten und dann mit dem Finger fest nach unten drücken, bis sie einrasten.

Haciendo esto el conector se arrancó de la placa madre llevándose parte de las pistas consigo, dañando así mi PS3, ahora tengo que rehacer las pistas y soldar otro conector para conectar la antena. No lo hagan de esa forma. En vez de hacer palanca por un solo lado, tienen que tirar desde arriba el conector. Si hacen palanca desde el lado cerca de donde conecta harán que se quiebre ya que la antena está hecha para calzar perfectamente estando alineado con el conector. No para ser conectado/desconectado tirando desde un solo lado.

Sergio Marin -

Schritt 12

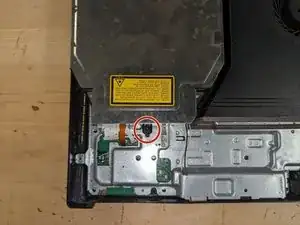

Entferne die schwarze Kreuzschlitzschraube #1, mit der das Blu-ray-Laufwerk befestigt ist.

Schritt 13

Drehe die Konsole um 180°. Hebe das Tastenfeld der Konsole an der runden Kante an, schiebe einen Spudger darunter und heble es heraus. Es sollte sich dann ablösen.
Wenn du nur mit deinen Hände arbeitest, könnte das Teil beschädigt werden, weil es teilweise vom Blu-ray-Laufwerk überdeckt wird.

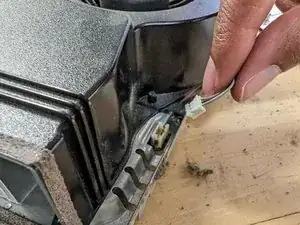

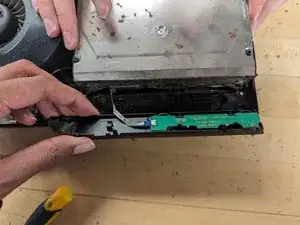

Das Tastenfeld ist mit einem Kabel an der Konsole angeschlossen, es kann nicht weit entfernt werden. Lege das Teil zunächst, wie im dritten Bild gezeigt, mit der Unterseite nach oben. Das Kabel führt zu einem Stecker unter dem Blu-ray-Laufwerk.

Schritt 14

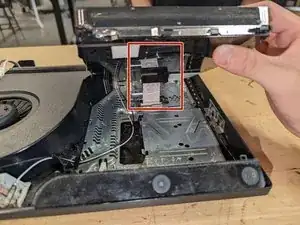

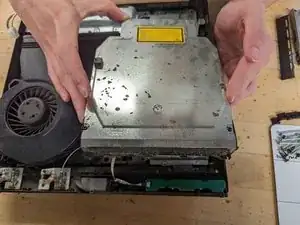

Hebe das Blu-ray-Laufwerk nicht zu hoch, das Flachbandkabel darunter reißt sonst ab.
Hebe das Laufwerk behutsam hoch.

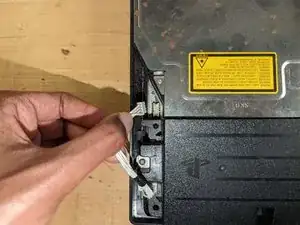

Greife vorsichtig unter das Laufwerk und trenne das Kabel von der Hauptplatine ab.

Schritt 15

Trenne das kleine Verbindungskabel zwischen Tastenfeld und Hauptplatine ab.

Schritt 16

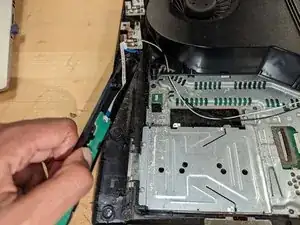

Biege das schwarze und das weiße Kabel von der Hauptplatine weg.
Die Kabel werden von Haken in der Abdeckplatte der Hauptplatine gehalten. Ziehe sie sorgfältig aus den Haken heraus, so dass sie sich nicht an der Hauptplatine verfangen können.

Schritt 17

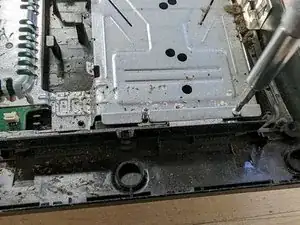

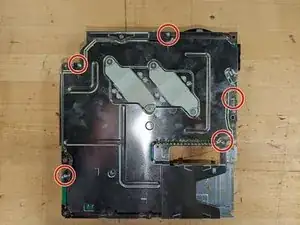

Entferne die fünf Kreuzschlitzschrauben #0, mit denen die Abdeckung der Hauptplatine befestigt ist.
Es gibt zwei verschieden gefärbte Schraubentypen, merke dir, welche wohin gehört.

Schritt 18

Hebe die Abdeckung der Hauptplatine vom Gehäuse der Konsole weg.

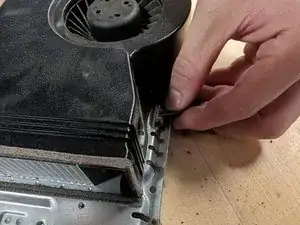

Du kannst die Einheit gut am Lüfter fassen.

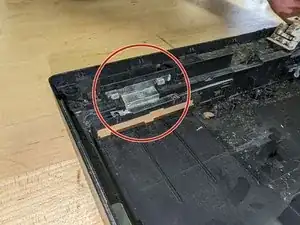

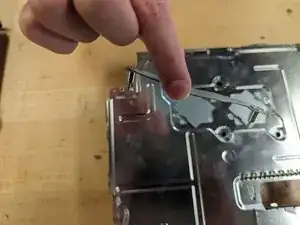

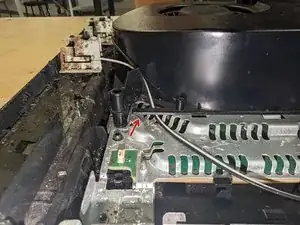

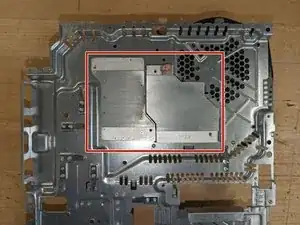

Das im Bild markierte Metallstück kann sich lösen, wenn die Abdeckung weg ist. Merke dir seine Stelle und die Orientierung für den Zusammenbau.

Schritt 19

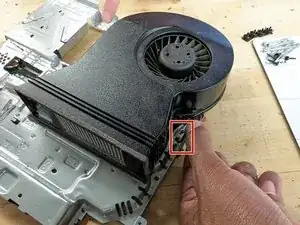

Trenne das Verbindungskabel zwischen Lüfter und Hauptplatine ab.

Schritt 20

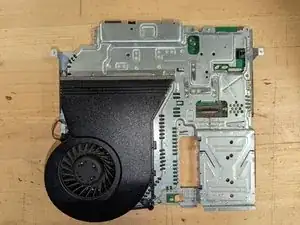

Drehe die Einheit herum.

Schritt 21

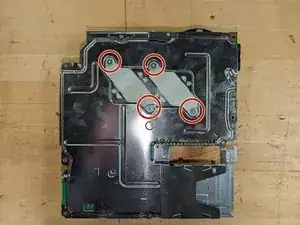

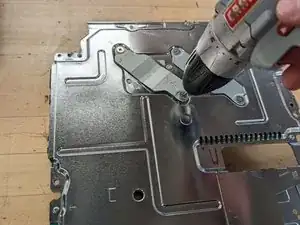

Entferne die Kreuzschlitzschrauben #0, mit denen die Halteklammern des Kühlkörpers befestigt sind.
Ziehe beim Zusammenbau die Schrauben nacheinander teilweise an beiden Halteklammern abwechselnd an. Dadurch wird die Wärmeleitpaste gleichmäßig verteilt.

PH2 was better fitting for me

noah.mooresmith -

Schritt 22

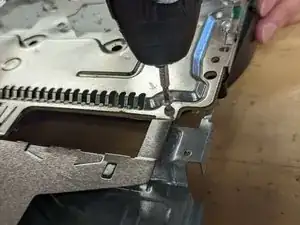

Entferne die restlichen Schrauben an der Einheit.

Schritt 23

Entferne die Platte auf der Rückseite der Hauptplatine.

Schritt 24

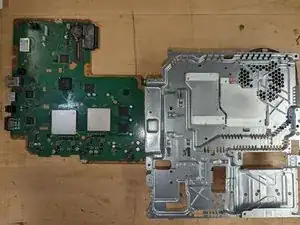

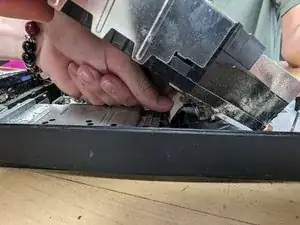

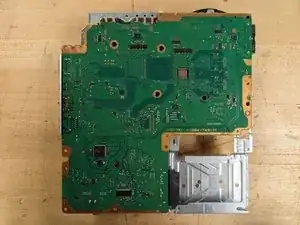

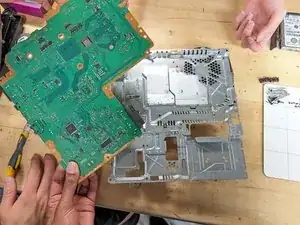

Trenne die Hauptplatine von der Rückseite der Einheit ab.

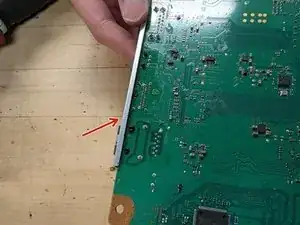

Beachte - wie gezeigt - die Stelle, an der das Metallblech umgebogen ist. Hier gibt es Einschnitte für diverse Anschlüsse auf der Hauptplatine. Wenn du die Hauptplatine abhebst, musst du sie davon wegbewegen, damit sie frei beweglich wird.

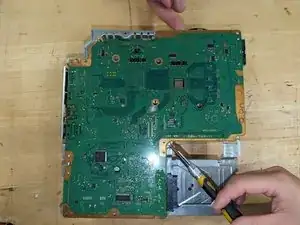

Beim Abheben der Hauptplatine spürst du wahrscheinlich einen Widerstand, weil die Wärmeleitpaste wie ein Kleber wirkt. Löse die Platine ab, indem du vorsichtig von beiden Seiten in der Mitte hebelst.
Sei äußerst vorsichtig, wenn du an der Hauptplatine hebelst. Mit zuviel Kraft wird die Hauptplatine beschädigt werden.

Schritt 25

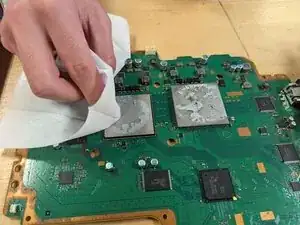

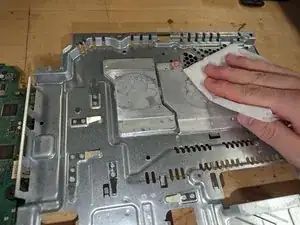

Wische die alte Wärmeleitpaste sorgfältig mit Isopropylalkohol und einem fusselfreien Tuch oder alkoholgetränkten Reinigungstüchern von den Kühlkörpern, der CPU und GPU ab.
Wahrscheinlich benötigst du mehrere Tücher.
Verwende zum Reinigen keinesfalls Wasser, nur Alkohol. Vermeide es, die Tücher zu stark zu tränken, sonst kommt zuviel Flüssigkeit in die Konsole. Lasse den Alkohol danach gut abtrocknen.

Schritt 26

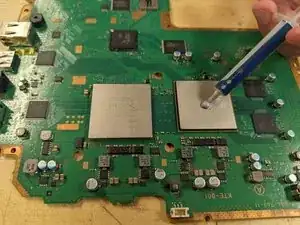

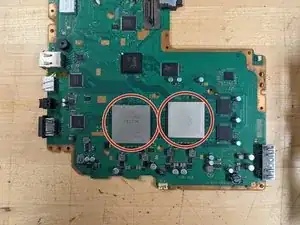

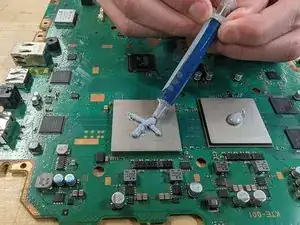

Trage etwas ein halbes Gramm der Wärmeleitpaste in der Mitte der CPU auf, ein weiteres halbes Gramm auf die GPU.
Du musst kein bestimmtes Muster einhalten.
Zuviel Wärmeleitpaste kann ihre Wirkung beeinträchtigen.
Trage die Wärmeleitpaste nicht auf dem Kühlkörper auf.

Is there any info on how to remove those heatsinks on top of the cpus to put thermal paste on them?

Nash -

Schritt 27

Lege die Hauptplatine wieder in ihr Gehäuse zurück. Richte die Prozessoren wie gezeigt auf dem Kühlkörper aus.
Du musst nicht fest nach unten drücken. Die Wärmeleitpaste wird beim Festschrauben der Halteklammern gleichmäßig verteilt.
Gehe mit Schritt 22 beginnend rückwärts bis Schritt 1, um die PS3 wieder zusammen zu bauen.
Beachte besonders Schritt 21 beim Anschrauben der Halteklammern.

Abschluss

Um dein Gerät wieder zusammenzubauen, beginne bei Schritt 22 und folge den weiteren Schritten in umgekehrter Reihenfolge.
