Rabbit R1 Logic Board & Chip Identifikation

Geschrieben von: Chayton Ritter
Veröffentlicht: 16/05/24
  • Kommentare: 0

Rabbit R1 Logic Board & Chip Identifikation

Veröffentlicht: 16/05/24

Teardown

Einleitung

  1. wiUjbfT6lWkWCaFd
    wiUjbfT6lWkWCaFd
    IH2YKZOgW1VNbct5

    • MediaTek MT6765V Helio P35 octa-core Applikations- & Baseband-Prozessor

    • Samsung KMDV6001DA-B620 64 GB NAND Flash & 6 GB LPDDR4X SDRAM Speicher

    • MediaTek MT6357CRV Power-Management

    • Awinic AW87390FCR Audio-Verstärker

    • MediaTek MT6680P 1 A / Adj. LDO Regulator

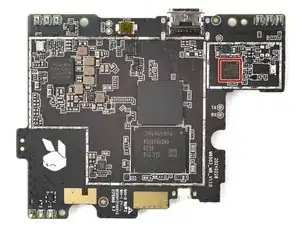

  2. L5HRJ3CMyVeNPWC3

    • MediaTek MT6631N Bluetooth & WiFi Controller

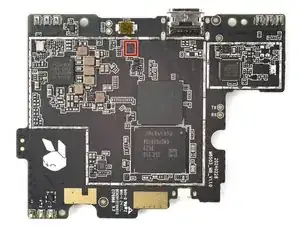

  3. uTjZtnLfBcjlmayT

    • TDK InvenSense Beschleunigungssensor & Gyroskop

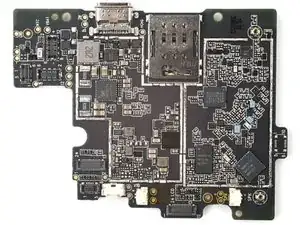

  4. 6aNnNYYgxRPYlcvK
    6aNnNYYgxRPYlcvK
    A4BauOVY4LaxaIQY

    • MediaTek MT6371P Power-Management

    • Ruimeng Technology MS35774 Schrittmotor-Treiber

    • ETA Semiconductor ETA1090 Synchron-Aufwärtswandler

    • Halo Microelectronics HL7593WL02 3 A Abwärtswandler (buck converter)

    • MediaTek MT6691ZXP 3 A Abwärtswandler

    • Wahrscheinlich Awinic Lastschalter

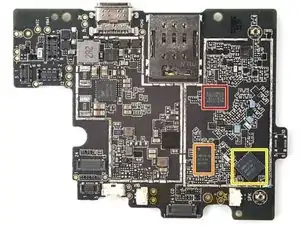

  5. TYQOWZlEAIYULZHV

    • MediaTek MT6177W RF Transceiver

    • OnMicro OM8443-26 Multimode Multiband Leistungsverstärker

    • OnMicro OM8816-52 Leistungsverstärker-Modul
