Redmi Note 4 Global Bildschirm Replacement

Geschrieben von: Frederic
  • Kommentare: 12
Redmi Note 4 Global Bildschirm Replacement

Schwierigkeitsgrad

Mittel

Schritte

23

Zeitaufwand

2 Stunden

Einleitung

Bildschirm und oder Digitizer sind kaputt, der Rest des Handys ist aber noch voll funktionsfähig.

  1. yPTRoIimAGsBBwh2
    yPTRoIimAGsBBwh2
    nRHaokQDpVwQMUKV

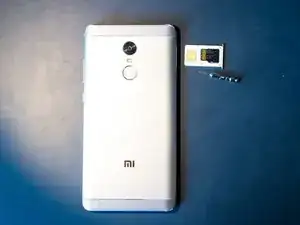

    • Mittels eines Pins den SIM & SD-Karten Slot entfernen

  2. aeUeRCTEIqYNjLGP
    aeUeRCTEIqYNjLGP
    m4xXvnH3LPrYiWTX
    IEMMIlemCDjCICM2

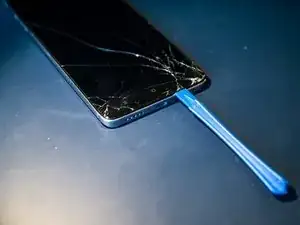

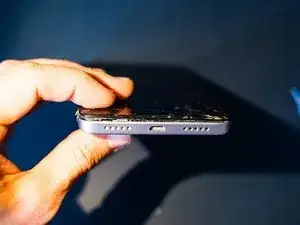

    • Mithilfe eines Silikonspatels o.ä. mit sanftem Druck in die Trennung zwischen Gehäuse und Bildschirm drücken

    • Durch leichte hebelnde Bewegungen den Rahmen vom Bildschirm wegdrücken

    There is no glue used between rear cover and frame.

    Tower vava -

    This is correct. That is why no glue is mentioned in the instructions.

    Is something specific you are referring to?

    Frederic -

    No, I was just surprised that it is just press-fitted:)

    Tower vava -

  3. VsjMNhC4n4Rqmy1s

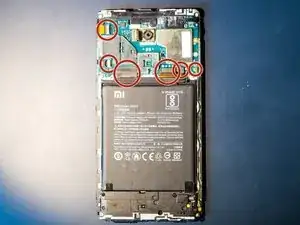

    • Alle Stecker lösen (Auf der Abbildung ist der Fingerabdrucksensor bereits entfernt)

  4. W4pkQsNmopgxXVrM
    W4pkQsNmopgxXVrM
    A62Aixh5NqTmw4CI
    eavTRgFWHvn6i6IA

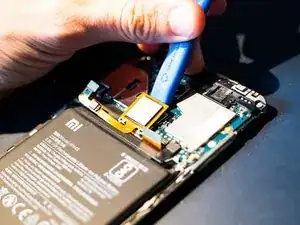

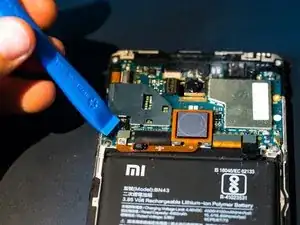

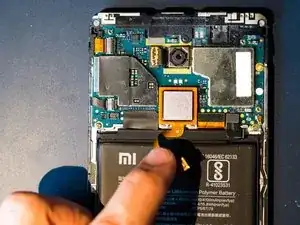

    • Zunächst den Stecker des Fingerabdruckscanners ausstecken

    • Anschließend den Scanner vorsichtig abhebeln (er ist festgeklebt)

    • Leichtes vorwärmen mit einem Föhn kann dabei helfen

    I think the best would be to first disconnect battery just for safety.

    Tower vava -

    Hi, thanks for your remark. I just changed the steps of the instruction.

    Frederic -

  5. eArTsFchBRvEY6Ng

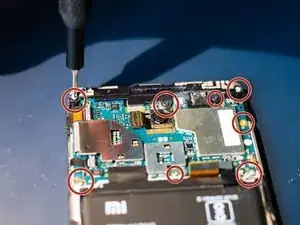

    • Alle Schrauben entfernen zB mit einem 00 Kreuzschlitz

  6. 35ku66QnMxbUlCij

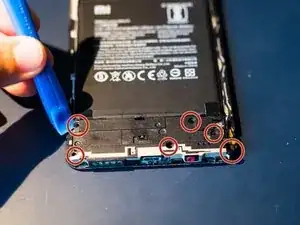

    • Die Schrauben entfernen

    • Die Plastikabdeckung vorsichtig herunterhebeln

  7. i421OBQ3BpNYCUrn
    i421OBQ3BpNYCUrn
    lPNLWoZAMrOQHGEf

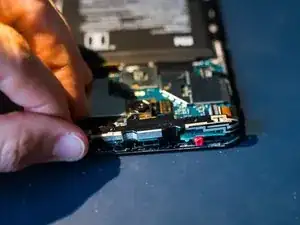

    • Die Plastikabdeckung am oberen Teil des Handys entfernen

    • Vorsichtiges hebeln kann hier helfen

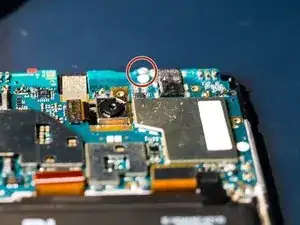

    • Anschließend die unter der Abdeckung verdeckte Schraube entfernen

  8. vFTuOwVRtQlEAxO4
    vFTuOwVRtQlEAxO4
    IJynfJb1FDrlwHAR

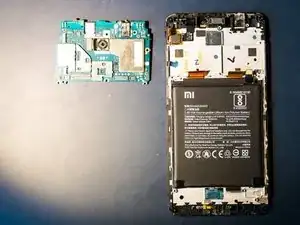

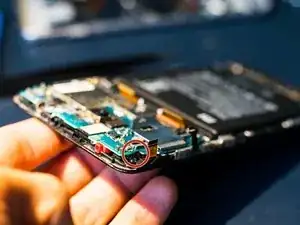

    • Den Plastikhaken zur Seite drücken und die Hauptplatine vorsichtig entnehmen

  9. ipXS6Gi2MTOqGXEq
    ipXS6Gi2MTOqGXEq
    ZQJK3CHYADWf4VjK

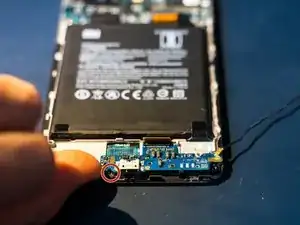

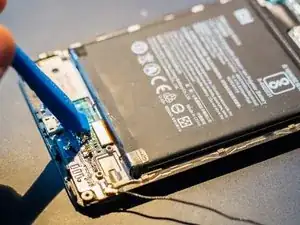

    • Das Bandkabel ausstecken

    • Die Schraube entfernen

    • Die Platine anschließend vorsichtig herausnehmen

  10. 6JjSAMs3c4JXFaDE
    6JjSAMs3c4JXFaDE
    NbZedDGeI4FUrbiy

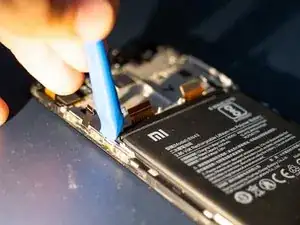

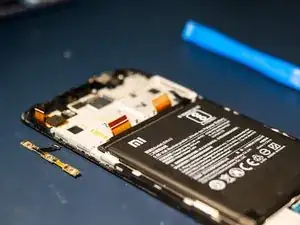

    • Die seitliche Buttonleiste vom Rahmen abhebeln

  11. ZVVuR1bjT1XkcvJO
    ZVVuR1bjT1XkcvJO
    tDMn6YSPYxQYlqsM

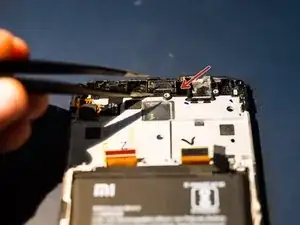

    • Den oberen Lautsprecher entfernen

    • Vorsicht: Wenn sich die beiden Teile des Lautsprechers beim Entfernen voneinander Lösen, werden sie nur von zwei äußerst dünnen Kupferkabeln gehalten!

    • Am besten den Zugangsweg des roten Pfeils benutzen um an den unteren Teil des Lautsprechers zu gelangen und ihn so vorsichtig heraus zu hebeln

    remove the silicone part from the front camera and pry from down there trying to reach the bottom-most part of the speaker

    Francesco Fantastic -

  12. xiRYkl4XkIopKLwH
    xiRYkl4XkIopKLwH
    QmH1cbgkL5NkCmEr

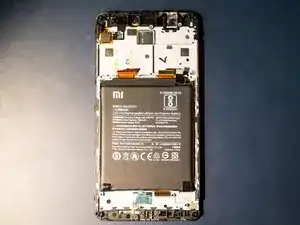

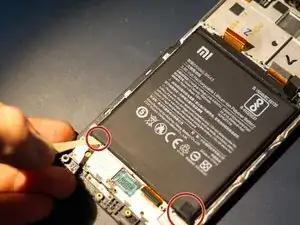

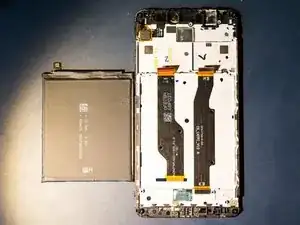

    • Die beiden Klebestreifen der Batterie abziehen um die Batterie zu entfernen

    • Möglichst flach und eher langsam ziehen. Mit einem Föhn das Display erwärmen macht das ganze etwas einfacher. (Danke @Fabian Lüthi)

    Möglichst flach und eher langsam ziehen.

    Mit einem Föhn das Display erwärmen macht das ganze etwas einfacher.

    Fabian Lüthi -

  13. jjIc4QaYJgWGXo6m

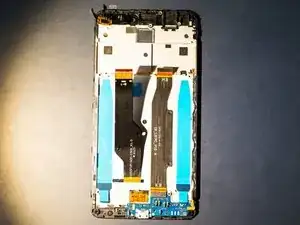

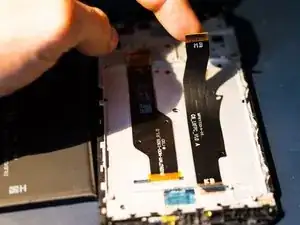

    • Das Flachbandkabel für die Ladeplatine abziehen und für später aufbewahren

  14. pW1HcO4ZwCagExWM
    pW1HcO4ZwCagExWM
    fSeTZ5P4D4yCyePK

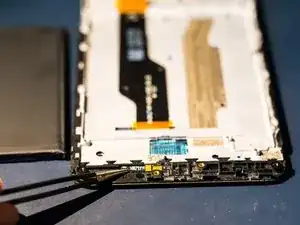

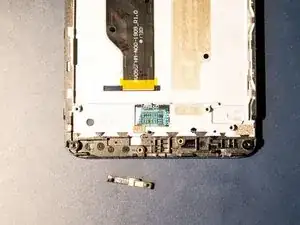

    • Je nach ausstattung des Ersatzteils muss die LED Beleuchtung ebenfalls ausgebaut werden

    • Hierzu einfach mit einer spitzen Pinzette vorsichtig hebeln

    Step missing here. After this step you have to use a heat gun to soften the adhesive on the actual screen to remove it from the frame. But this is a difficult step.

    Don -

    Hi Don, using a heat gun is not necessary at this step because the instruction is for a a complete screen and digitizer exchange. As you say this is a very difficult step, which is out of scope of this instruction.

    Frederic -

  15. XbaOeJ2jJo3Llvmq
    XbaOeJ2jJo3Llvmq
    tWd5PuOFrMneySWU

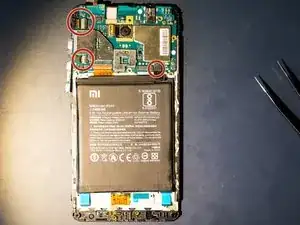

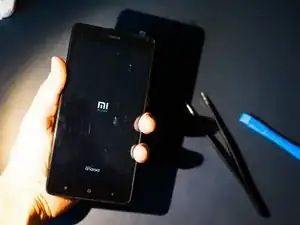

    • Testweise kann die Buttonleiste, der Bildschirm und die Batterie eingesteckt werden

    • Vorsicht! Es besteht eine erhöhte Gefahr die Verbindungen oder die Batterie zu beschädigen. Sehr vorsichtig vorgehen!

    • Bei langem Druck auf den untersten Knopf sollte das Handy starten

  16. xdFDljtLuP55orlG

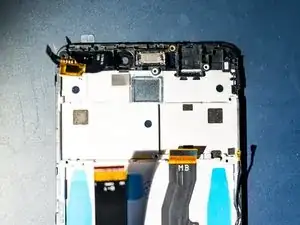

    • Den oberen Lautsprecher einsetzen und in die Endposition andrücken

  17. MSE5TKtJeaoMxmNp

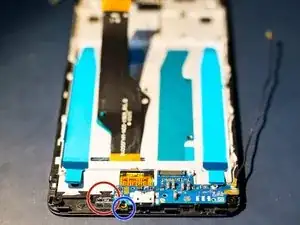

    • Ggf. die LED-Leiste einbringen (roter Kreis)

    • Die Ladeplatine an ihren Ort einsetzen und Festschrauben (blauer Kreis)

  18. YiVMR6yRwNgYmc3V

    • Den blauen Schutzstreifen von der entsprechenden Klebefläche lösen und das Flachbandkabel in die Stromversorgung einstecken

    • Das Kabel flach auf die Klebefläche andrücken

    • Auf die korrekte Ausrichtung achten!

  19. aio5RQ5kOAKCGeCP

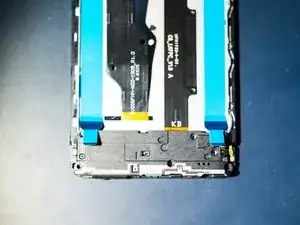

    • Die untere Plastikabdeckung anbringen und verschrauben

  20. VKbtdSEBZmfPbEeL
    VKbtdSEBZmfPbEeL
    ynDIHhrDki3BhI3D
    u1K2NaHjgSwoEGba

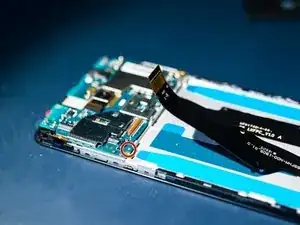

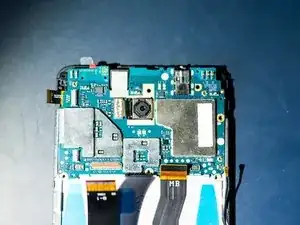

    • Die Hauptplatine einsetzen

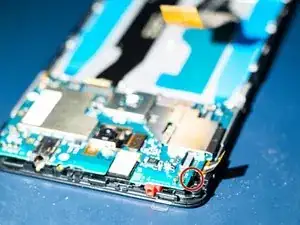

    • Die präzise Ausrichtung kann anhand des Metallstifts und des Plastikhakens überprüft werden

  21. Acq1N1HWuqv4A2FG

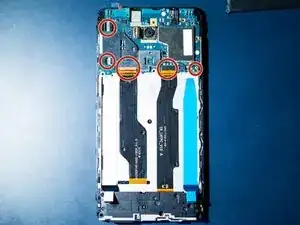

    • Alle Verbinder einstecken

  22. 2pUXYIJwKqgRcXWo
    2pUXYIJwKqgRcXWo
    pKjlpQRrGNQfCgKb

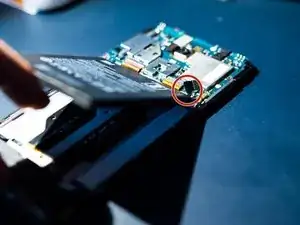

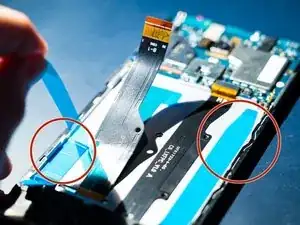

    • Die Abdeckung von den beiden Klebestreifen der Batterie entfernen

    • Die Batterie einsetzen und einstecken

  23. qNxFrUAuN1HorYcT

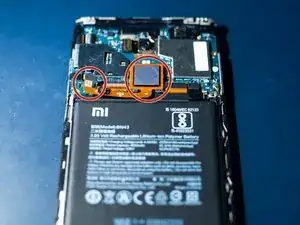

    • Den Fingerabdruckscanner an seine position anpressen und einstecken

    • Den Bildschirm zurück in das Gehäuse pressen und fertig!

Abschluss

Repeat the steps in order to reassemble your device.
