Reparatur Pure Evoke F3 Internet DAB Radio mit 2 Elektrolytkondensatoren

Das Bild zeigt die Gesamtansicht des DAB/FM/Internet-Radios im Betriebszustand nach der Reparatur. Vor der Reparatur zeigte das Display nur das „PURE“-Logo an und keine der Tasten auf der Vorderseite oder der Fernbedienung funktionierte.

Löse die sechs identischen Schrauben auf der Rückseite und ziehe die Rückseite vorsichtig vom Gehäuse ab, so dass die Kabel freigelegt werden.

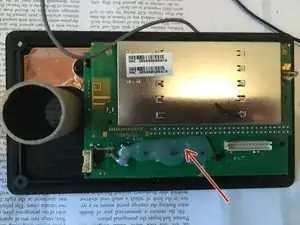

Ziehe die beiden Flachbandkabel von den hinteren Platinen und das andere Kabel von der vorderen Platine ab. (Auf diese Weise ist es einfacher). Die doppellagigen hinteren Platinen sollten wie auf dem Bild aussehen. Beachte den Heißkleber (roter Pfeil), der später entfernt werden muss.

(Die vordere Leiterplatte wurde als in Ordnung befunden, daher wird sie in dieser Reparaturanleitung nicht berücksichtigt)

Zwei der Kondensatoren waren am Boden undicht, einer davon auch oben. (Mit einer Lupe erkennbar). Der andere war oben aufgebläht. Bild 1 zeigt einen Kondensator noch eingebaut, Bild 2 im ausgebauten Zustand. Beide Kondensatoren waren vom Hersteller Ketucon, hatten 470uF bei 10V, Temperaturbereich -40°C bis 105°C.

In eingebautem Zustand wurden als Widerstand 2,4 Ohm und 6,7 Ohm gemessen, zu erwarten sind etwa 0,15 Ohm. Die Kapazitäten waren 192 uF und 260 uF, also schlecht. Oft sind schadhafte Kondensatoren nicht von außen zu erkennen.

Um an die Kondensatoren heranzukommen, muss die durch zwei weiße Abstandshalter getrennte Doppelplatine voneinander gelöst werden. Drücke dazu die Abstandshalter oben zusammen (grüner Pfeil) und heble die beiden Platinen behutsam auseinander.

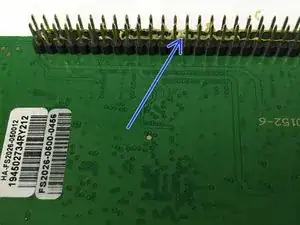

Die beiden Platinen sind noch durch eine stabile Kontaktleiste miteinander verbunden. Eventuell gibt es noch etwas Kleber (blauer Pfeil), löse deswegen Stück für Stück allmählich ab.

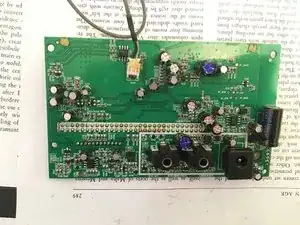

Im Foto sind die beiden defekten Kondensatoren durch einen blauen Punkt markiert.

Beachte, dass der in Schritt 1 erwae Heißkleber entfernt sein muss, bevor der Kondensator nahe bei den Ausgangsbuchsen entlötet werden kann. Tröpfle etwas Alkohol daran und entferne ihn mit einem geeigneten Werkzeug, z.B. einem kleinen Schraubendreher.

Beachte, dass bleifreies Lötzinn verwendet wurde. Stelle also den Lötkolben etwas heißer. Verzinne die Lötspitze richtig, bevor du beginnst.

Solche Kondensatoren sind sehr verbreitet und leicht erhältlich. Zur Not könntest du sie aus einer alten Platine ausbauen. Wenn sie mehr als 10 V hat, ist es auch kein Problem, solange er passt.
