Reparatur des schwarzen Bildschirms/der fehlenden Hintergrundbeleuchtung beim iPhone 11

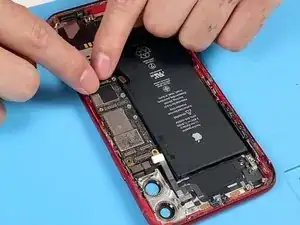

Zuerst müssen wir das Motherboard installieren. Schließe den Bildschirm und den Akku an das Motherboard an.

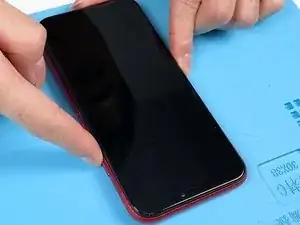

Drücke die Ein-/Aus-Taste, um das Telefon einzuschalten. Das Apple-Logo ist schwach sichtbar. Das Telefon lässt sich einschalten, aber die Hintergrundbeleuchtung funktioniert nicht.

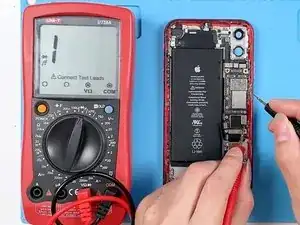

Entferne den Bildschirm und trenne die Batterie. Miss die Diodenwerte von Pin 26, 24, 22, 20, 18 und 16 am J8000 mit dem Diodenmodus des Multimeters. Pin 24 und 18 haben keine Diodenwerte. Der Normalwert sollte bei etwa 400-500 liegen. Man kann zunächst davon ausgehen, dass die Schaltkreise der beiden Pins offene Schaltkreise haben.

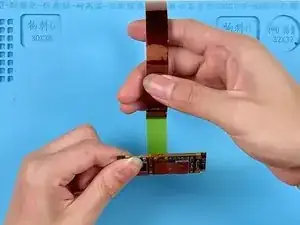

Da sich relevante Komponenten der beiden Pins unter der Abschirmabdeckung befinden, müssen wir diese entfernen. Schütze die Anschlüsse mit Hochtemperaturband.

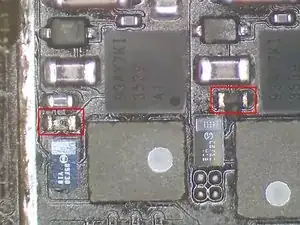

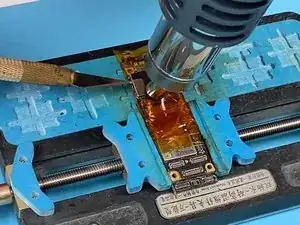

Erhitze die Schutzabdeckung mit einer Heißluftpistole mit 380 °C und einem Luftstrom von 60. Hebe die Schutzabdeckung mit einem Modelliermesser an. Unter dem Mikroskop kann man sehen, dass R5651 und R5661 ausgebrannt sind.

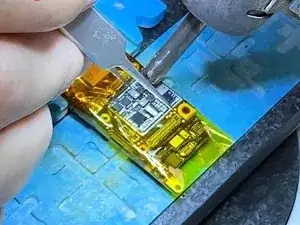

Trage etwas Flussmittelpaste auf.

Entferne die Widerstände mit einer Heißluftpistole bei 360 °C und Luftstrom 40.

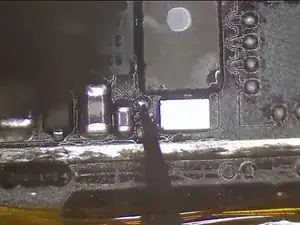

Trage etwas Lötpaste für mittlere Temperaturen auf. Erhitze weiter mit dem Heizluftgebläse. Da wir keine Widerstände derselben Größe gefunden haben, verwenden wir die Schutzdrosseln für die Hintergrundbeleuchtung des iPhone 7 als Alternative. Erhitze mit der Heißluftpistole, um die Drosseln festzulöten.

Nach dem Abkühlen der Hauptplatine das Hochtemperaturklebeband entfernen. Mit einem Multimeter messen. Die Diodenwerte von Pin 24 und 18 kehren zum Normalzustand zurück.

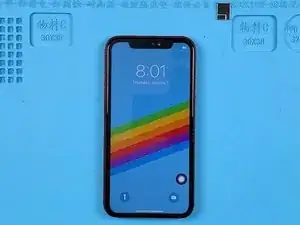

Als nächstes wird die Hauptplatine installiert. Das Telefon kann eingeschaltet werden. Das Display funktioniert einwandfrei.

Das iPhone 11 ohne Hintergrundbeleuchtung wurde erfolgreich repariert.
