Samsung Galaxy A03s Display tauschen

Geschrieben von: Matea
  • Kommentare: 13
Samsung Galaxy A03s Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

30 Minuten

Einleitung

Diese Anleitung zeigt, wie das Display im Samsung A03s getauscht wird. Die Bilder wurden an einem USA - Modell erstellt. Die internationale Version unterscheidet sich leicht, die Anleitung sollte aber grundsätzlich funktionieren.

Es wurde ein erneuertes Display ("refurbished") verwendet, die schon im Rahmen vorinstalliert ist. Stelle fest, inwieweit dein Ersatzdisplay bereits über einige kleinere Komponenten verfügt, eventuell kannst du entsprechende Schritte in der Anleitung überspringen.

Hinweis: Bei dieser Anleitung werden einige Bauteile vom alten Display auf das neue übertragen.

Wenn dein Display nicht im Rahmen vorinstalliert ist, dann trifft diese Anleitung nicht zu.

Hinweis: Wir werden den Akku ausbauen und in der neuen Display/Rahmeneinheit einbauen. Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Entlade vor Reparaturbeginn den Akku auf unter 25%. Ein beschädigter Akku könnte in Brand geraten.

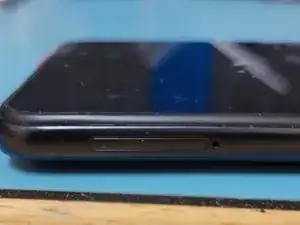

  1. FIU5ue6MlrUYgHZA

    • Drücke mit einem Auswurfwerkzeug für SIM-Karten in die Öffnung am Einschub, bis er herauskommt.

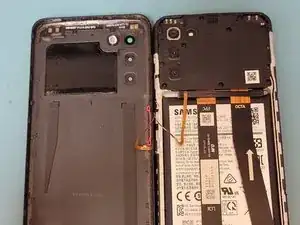

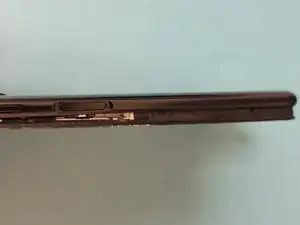

  2. UKAFFHixisKVP3Kc
    UKAFFHixisKVP3Kc
    VgFQCOcd2Iv3vQia
    2hvaQOCw2hrkTjWW

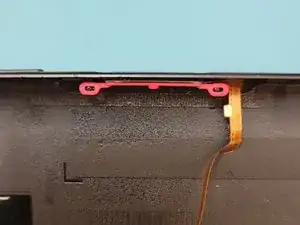

    • Die Rückseite ist mit einigen Rasten am Rahmen befestigt. Heble die Rückseite behutsam mit einem Öffnungswerkzeug ab.

    • Sei besonders vorsichtig, wenn du in der Nähe der Einschalttaste hebelst. Der Fingerabdrucksensor in der Einschalttaste ist mit einem Flachbandkabel an der Rückseite angeschlossen. Achte darauf, dass dieses Kabel nicht beschädigt wird.

    I never thought that

    Brayden -

    This isn't too informative, you don't even show where it was started when opening and an isesemo is too thick to fit in between the screen and clips. Also how much force is applied to open the clips? Which way should you work around the phone?

    Zach Benson -

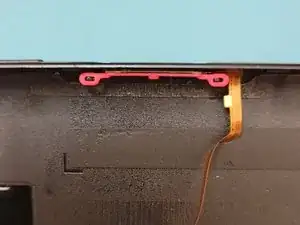

  3. scdCjvHFiseXJOjN

    • Die Einschalttaste ist mit zwei Kunststoffnocken in der Rückseite befestigt. Löse die Einschalttaste von der Rückseite ab.

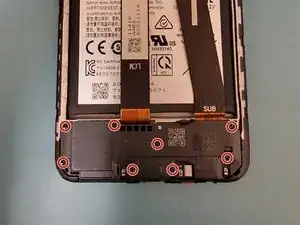

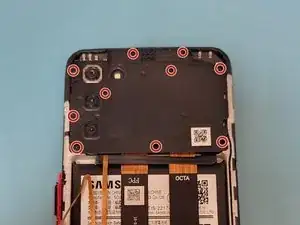

  4. ntEanhKRkI2YSGdq
    ntEanhKRkI2YSGdq
    KjmXlRDwQSclvyYr

    • Die Halterungen des Objektivs und des Lautsprechers werden von achtzehn Kreuzschlitzschrauben befestigt. Entferne sie alle.

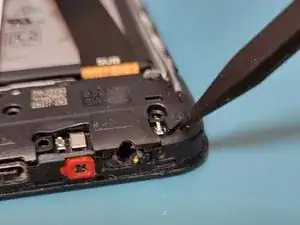

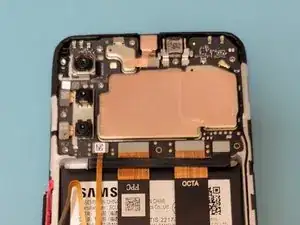

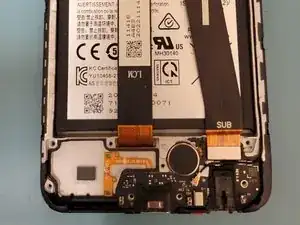

  5. tPwxMTMx6NTeJfn1
    tPwxMTMx6NTeJfn1
    aliOpbLWPKORhhZR
    iWgUtguwbBSxR4tx

    • Hebe die Halterungen des Objektivs und des Lautsprechers mit einem Spudger hoch und entferne sie.

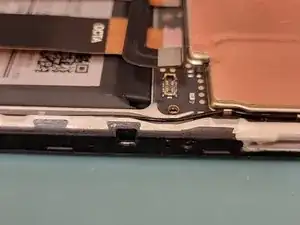

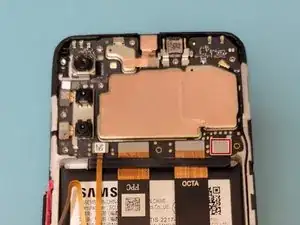

  6. qoSXRWFc5sLyygZb
    qoSXRWFc5sLyygZb
    uOXFjRD1DM1waO1f

    • Trenne das Kamerakabel mit einem Spudger ab.

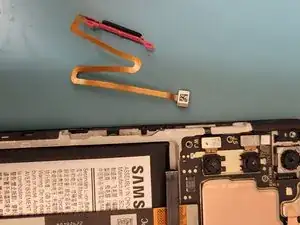

  7. 456JqYvB1DZaic1I
    456JqYvB1DZaic1I
    jKrUBFGZaI5uQEL2

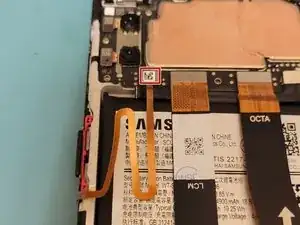

    • Trenne das Flachbandkabel zur Einschalttaste mit dem Spudger ab. Entferne die Einschalttaste.

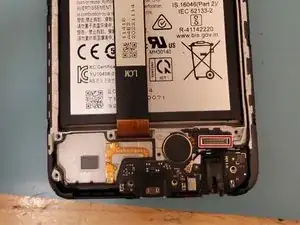

  8. i26bIuwtso4jgOcu
    i26bIuwtso4jgOcu
    yNTRrtQcP5JBkivl

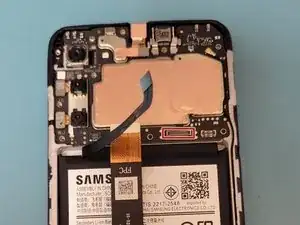

    • Trenne das Flachbandkabel zur Hauptplatine mit dem Spudger ab und entferne es.

  9. BBUxUn6fhFkELWiw
    BBUxUn6fhFkELWiw
    F1uT3AYT22oh6MXQ

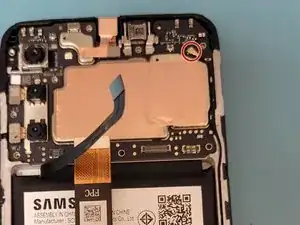

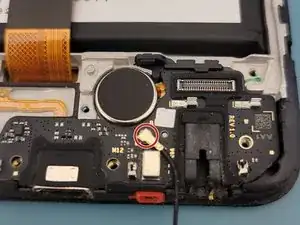

    • Löse das schwarze Antennenkabel mit einer Pinzette von der Hauptplatine und der Ladeplatine ab.

  10. WEsMhc6kgapF5gOh
    WEsMhc6kgapF5gOh
    vcFPW4JpTQ2nReMk

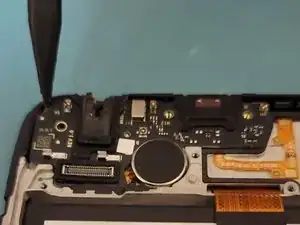

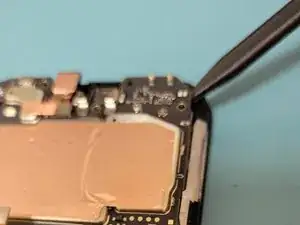

    • hebe die Hauptplatine und Ladeplatine mit einem Spudger hoch und entferne sie.

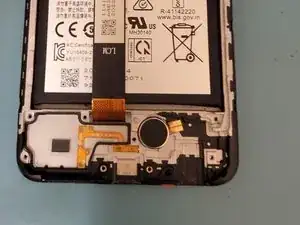

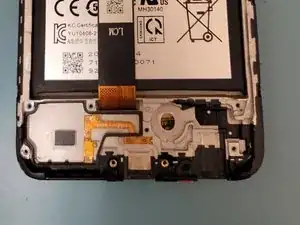

  11. yyDOc4CWIn41cfdA
    yyDOc4CWIn41cfdA
    a6O6UPOiJ6LaMcWs

    • Erwärme den Vibrationsmotor oder tröpfle Isopropylalkohol daran. Entferne ihn dann.

    What is that yellow ribbon cable at the bottom to the side of the vibrate motor? I ordered a new screen and front frame, and while I was transferring things I accidentally punctured my battery. I had to get rid of the back frame, and it still had that part in it. I was too afraid of trying to get it out with the battery sizzling and sparking. The replacement front frame I bought doesn't have that in it, and I can't find it sold anywhere. Please someone help.

    Caden Helm -

    Yeah so that's for a slightly different model, apparently they made the A037U and the other one, and I live in the US so i accidentally bought the international version..

    Caden Helm -

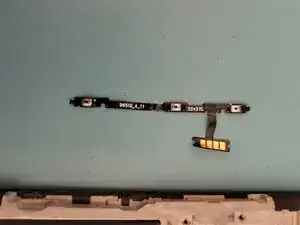

  12. o3pRIbRBVShWnS3x
    o3pRIbRBVShWnS3x
    xmVeFE35gBPnIsGP

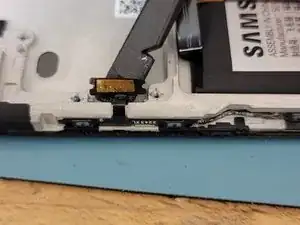

    • Erwärme das Flachbandkabel zur Lautstärketaste oder tröpfle Isopropylalkohol daran. Entferne es dann.

    Be careful with this, I accidentally scraped off the button from the fpc... Had to order a new one for 10$

    Caden Helm -

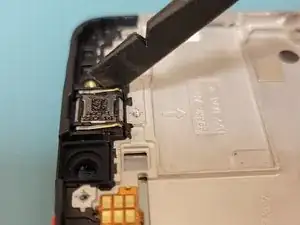

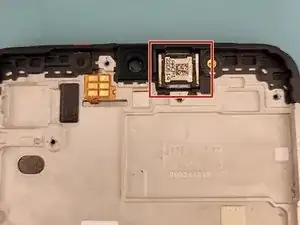

  13. AQZP1Qs3WHF3ZFoN
    AQZP1Qs3WHF3ZFoN
    LVxestWwCIDEmlvJ

    • Entferne den Ohrhörer-Lautsprecher mit einem Spudger.

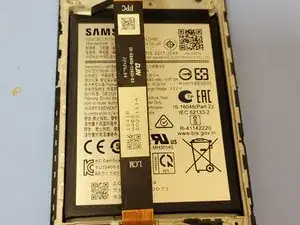

  14. xeSYDhrI5nKNr2wH

    • Entferne den Akku mit Hilfe von Wärme und Isopropylalkohol.

    • Sei vorsichtig und beschädige den Akku beim Ausbau nicht.

    • Der Akku ist mit viel Klebstoff befestigt, es kann sehr knifflig sein, ihn abzulösen. Du kannst den Kleber mit einer Kunststoffkarte aufschneiden.

    Why does the battery need to be removed

    Nihilistic Angel -

    Never mind. Lmfao I’m slow bc both my screens have a battery

    Nihilistic Angel -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
