Einleitung
Gründe, warum du dein Bildschirm austauschen möchtest:
- Bildschirm geht nicht an
- Dies kann auch von einer defekten Batterie, fehlerhaften Anschluss der Batterie, loser Bildschirm-Verbindung oder einem leeren Akku liegen.
- Linien auf dem Bildschirm zu sehen sind
- Der Bildschirm beschädigt ist (z. B. gebrochen)
Stelle sicher, dass du dein Gerät komplett abgeschaltet hast, bevor du mit der Reparatur beginnst.
Ersatzteile
-
-
Benutze einen SIM-Tool oder eine Sicherheitsnadel, um den SIM-Schlitten aus dem Gerät zu entfernen. Stecke das Tool in das Loch des SIM-Schlitten und übe druck aus, bis der SIM-Schlitten herausfährt. Ziehe den Rest des Schlitten manuell heraus. Hier ist ein Hilfevideo (auf Englisch), falls du weitere Hilfe benötigst.
-
Schalte das Gerät vollständig ab, bevor du weitermachst, um zu verhindern, dass du das Gerät versehentlich beschädigst, oder dich selbst.
-
-
-

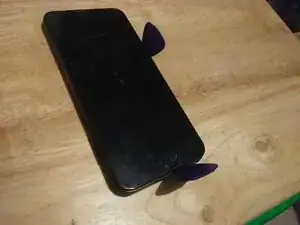

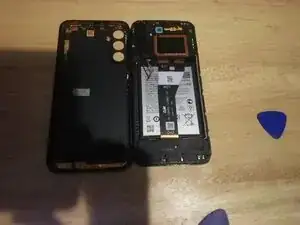

Benutze die Öffnungswerkzeuge, um das Gerät zu öffnen. Am besten fängst an in der Nähe der Lautstärke-Knöpfe. oder der Kamera. Es kann ein bisschen schwierig sein, es ist der schwierigste Teil der Anleitung. Öffne das Handy wie ein Buch, wie auf dem Bild zu sehen.
-
-
-

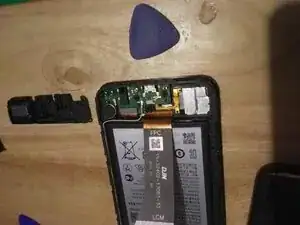

Drehe die Schrauben heraus von der oberen Abdeckung. Trenne die Akkuverbindung (Schwarzes Kabel, rechts neben der Display Kabel)
-

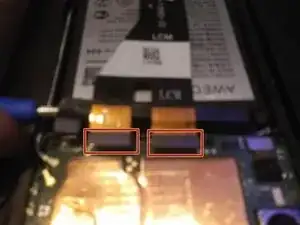

Trenne die Kabelverbindung zum Display (Schwarze und orangene Kabel, welche vom unteren Teil des Gerätes kommen, in der Nähe von dem Akkukabel)
-
-
-

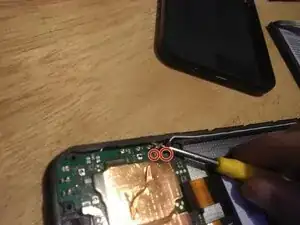

Drehe die Schrauben von der unteren Abdeckung heraus.
-
Trenne das lange schwarze Kabel und die weißen Kabel an dem oberen Teil des Gerätes und an dem unteren Teil. Du kannst diese vollständig entfernen und beiseite legen. Stelle am Ende wieder sicher, dass die Kabel ordentlich eingebaut sind.
-
Trenne das untere Kabel für den LCD-Bildschirm. Es ist das orangene und schwarze in der Nähe der rechten Seite.
-

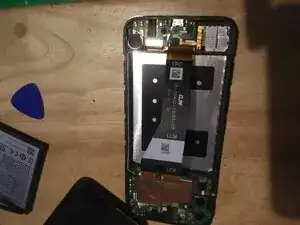

Entferne das untere Board.
-
-
-
Entferne den Akku sehr vorsichtig. Wenn du denkst, dass der Akku bereits beschädigt ist, solltest du ihn schnellstmöglichst entsorgen. Eine beschädigte Batterie kann einen Brand oder eine Explosion auslösen, sei vorsichtig. Das entfernen kann schwierig sein, benutze Alkohol, wenn der Kleber zu stark ist. Das Board unten sollte schon entfernt sein.
-
Entferne den Vibrationsmotor, welcher sich unten rechts befindet, wo das untere Board war. Du benötigst eventuell Alkohol, um den Kleber zu entfernen, welcher das orangene Kabel hält. Lege den Motor beiseite, wenn du ihn ausgebaut hast.
-
-
-
Nun musst du die Bauteile in die neue Bildschirm-Baugruppe umbauen. Baue das Telefon nach der Anleitung in umgekehrter Reihenfolge zusammen. Nach dem zusammenbauen sollte das Gerät wieder einwandfrei funktionieren. Das Ersatzteil sollte mit dem Displaykabel und dem Bildschirm kommen, falls nicht, stelle sicher, dass du das richtige gekauft hast.
-
Kein Abschluss
