Samsung Galaxy A40 Ladeprobleme - Diagnose

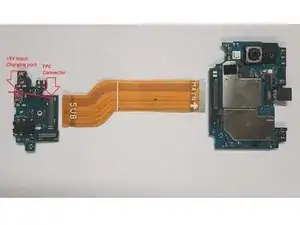

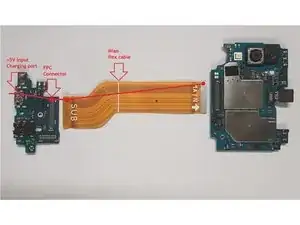

Das ist der +5V Anschluss von der Ladebuchse zur Hauptplatine.

Erwärme das Gerät, um den Kleber aufzuweichen.

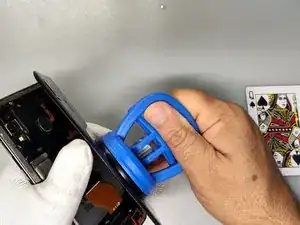

Verwende einen Saugheber, Kunststoffwerkzeuge und Isopropylalkohol.

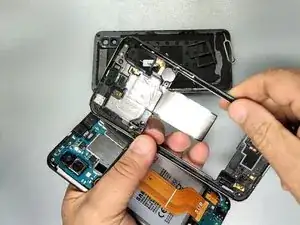

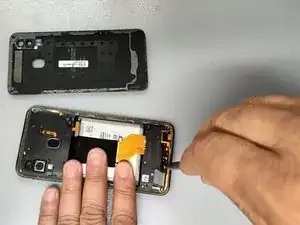

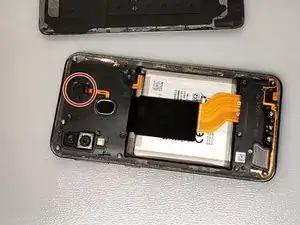

Entferne die silbernen Kreuzschlitzschrauben vom Rahmen.

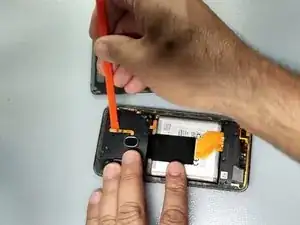

Entferne die Kunststoffkappe vom Stecker am Flachbandkabel zum Fingerabdruck Sensor und trenne das Kabel ab.

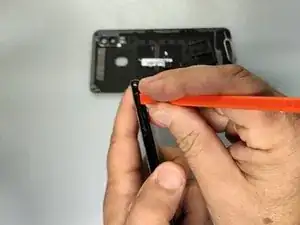

Entferne den SIM-Karteneinschub.

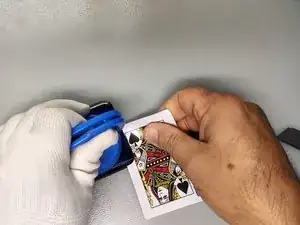

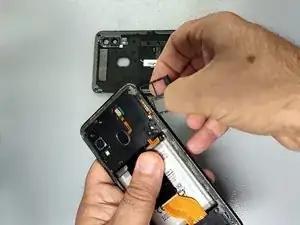

Trenne die Rückseite vom Mittelrahmen ab, beginne an der Öffnung für die SIM-Karte.

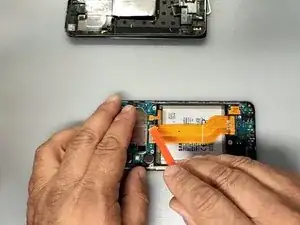

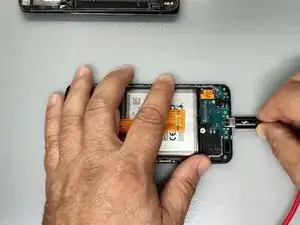

Trenne das Haupt-Flachbandkabel ab und schließe das Ladegerät an.

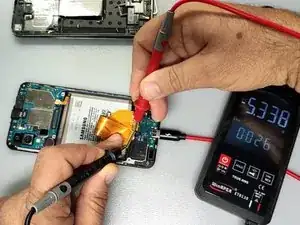

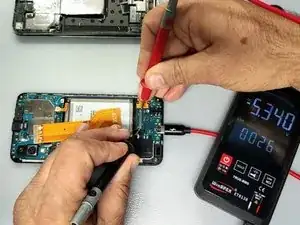

Setze die Messespitzen eines Multimeters an den breiteren Endkontakten am Anschluss der Ladeplatine an, wie in Bild 2 gezeigt.

Wenn du ~5V messen kannst, fahre mit dem nächsten Schritt fort, wenn nicht, musst du die Ladeplatine austauschen.

Schließe das Haupt-Flachbandkabel wieder an. Setze die Messespitzen des Multimeters an den breiteren Endkontakten am Anschluss auf der Hauptplatine an, wie in Bild 3 gezeigt.'

Wenn du ~5V messen kannst, fahre mit dem nächsten Schritt fort, wenn nicht, musst du das Haupt-Flachbandkabel austauschen.

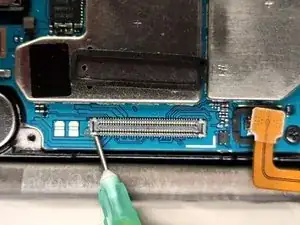

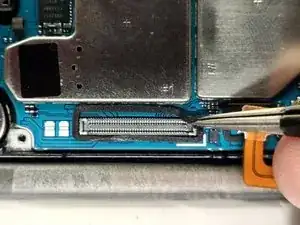

Entferne den Kleber um den Anschluss des Haupt-Flachbandkabels auf der Hauptplatine.

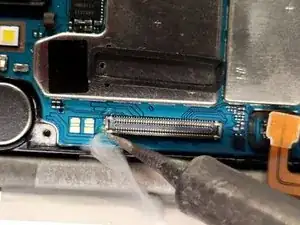

Trage etwas Flussmittel am ersten Pin des Anschlusses auf der Hauptplatine auf und löte ihn nach.
