Samsung Galaxy A52 Display wechseln

Geschrieben von: Adriana Zwink

Kommentare: 19

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung um ein gesprungenes oder defektes Display deines Galaxy A52 zu tauschen.

Falls der Rahmen verbogen sein sollte, ist es wichtig ihn zu ersetzen, da das neue Display andernfalls Schaden durch ungleichmäßigen Druck erleiden könnte.

Bevor du dein Gerät auseinanderbaust, solltest du unbedingt den Akku auf unter 25% entladen. Der Akku könnte sonst Feuer fangen oder explodieren falls du ihn während der Reparatur beschädigst. Mit einem entladenen Akku ist das weitaus unwahrscheinlicher.

Beachte: Diese Anleitung zeigt dir, wie du nur dein Display austauschst, während der originale Rahmen und das Mainboard an Ort und Stelle bleiben. Manche Ersatzdisplays kommen mit einem vorinstallierten Rahmen (auch Chassis), welcher es erfordert, anders vorzugehen als hier beschrieben. Stelle sicher, dass du das richtige Display für diese Anleitung bereithältst bevor du startest.

Außerdem brauchst du Ersatzkleber, um alle Komponenten beim Zusammenbau wieder zu verkleben.

Falls du das nicht machst, wird dein Gerät zwar normal funktionieren, aber nicht mehr wasserdicht sein.

Werkzeuge

Ersatzteile

Schritt 1

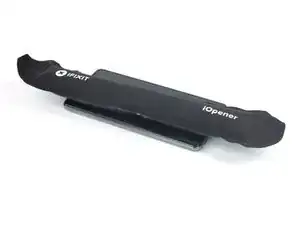

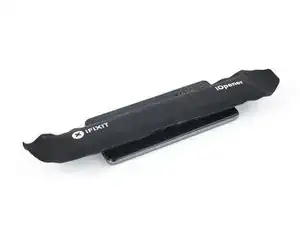

Bereite einen iOpener vor und lege ihn auf die Rückabdeckung für mindestens 2 Minuten, um den Kleber darunter zu lösen.
Einen Haarföhn, Heißluftgebläse oder eine Heizplatte kannst du auch nutzen, aber du musst vorsichtig sein, dass dein Gerät nicht überhitzt.
Das Display und der Akku sind sehr empfindlich gegenüber Hitze.

Schritt 2

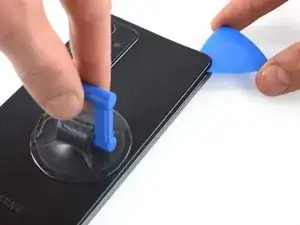

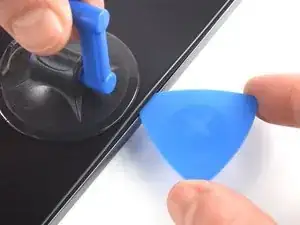

Setze ein Saugheber an der rechten Kante der Rückabdeckung an, so nah an der Kante wie möglich.
Wenn die Rückabdeckung stark beschädigt ist und der Saugheber nicht hält, kannst auch anstelle des Saughebers ein starkes Klebeband verwenden. Wenn das alles nicht geht, dann klebe den Saugheber mit Sekundenkleber auf der zerbrochenen Scheibe fest.
Hebe die Rückabdeckung mit dem Saugheber an, um einen kleinen Spalt zwischen Rückabdeckung und Rahmen zu schaffen.
Wenn es schwer geht, dann kannst du nochmals Wärme anwenden.
Schiebe ein Plektrum in den Spalt.

One should be very careful to not insert the pick more than 2-3mm into the phone, as you might damage a flex cable when sliding the pick to slice the adhesive. I accidentally cut the flex cable near the bottom right corner of the back cover!

A way to entirely avoid the risk of damaging that flex cable is to slide the pick up from the bottom to the top. That way, the pick cannot snag onto the flex cable.

brechtm - 06/10/24

Schritt 3

Schiebe das Plektrum zur oberen, rechten Ecke, um den Kleber zu durchtrennen.
Lass das Plektrum dort, um zu vermeiden, dass der Kleber die Rückabdeckung und den Rahmen wieder verbindet.

Schritt 4

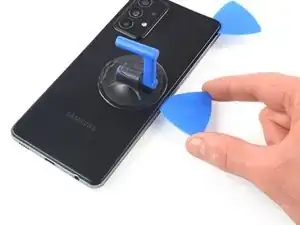

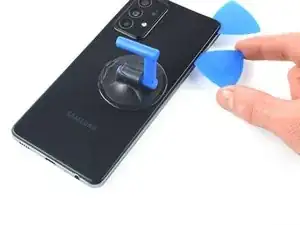

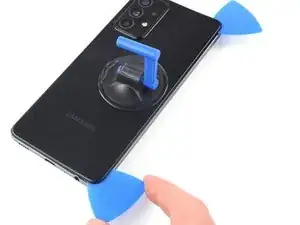

Schiebe ein zweites Plektrum unter die obere rechte Ecke deines Geräts.
Schiebe das Plektrum zu der unteren rechten Ecke, um Kleber zu durchtrennen.
Lass das Plektrum dort, um zu vermeiden, dass der Kleber die Rückabdeckung und den Rahmen wieder verbindet.

Schritt 5

Falls der Kleber zu hart wird, um ihn zu durchtrennen, dann hat er sich wahrscheinlich wieder abgekühlt. Nutze unseren iOpener um die Rückabdeckung erneut zu erhitzen.

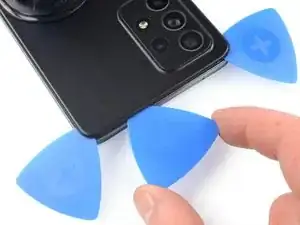

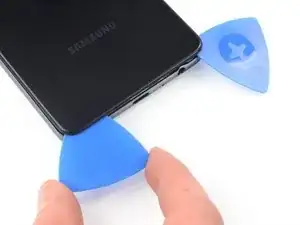

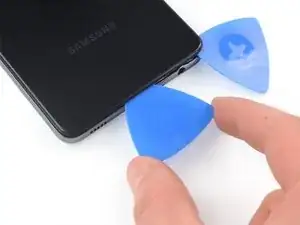

Schiebe ein drittes Plektrum an der Unterkante des Geräts hinein.
Schiebe das Plektrum an der unteren Seite entlang zur linken Ecke, um den Kleber durchzutrennen.
Lass das Plektrum dort, um zu vermeiden, dass der Kleber die Rückabdeckung und den Rahmen wieder verbindet.

Schritt 6

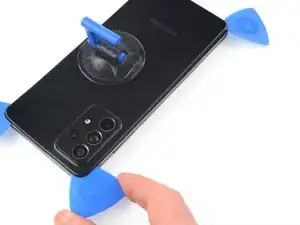

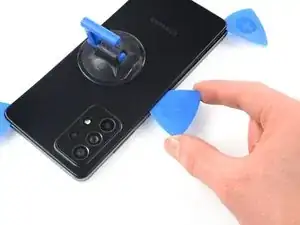

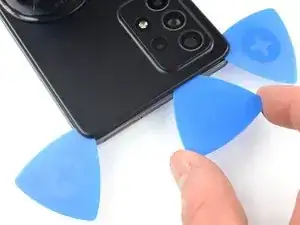

Schiebe ein viertes Plektrum unter die untere linke Ecke deines Geräts.
Schiebe das Plektrum entlang der linken Seite zur oberen, linken Ecke, um Kleber zu durchtrennen.
Lass das Plektrum dort, um zu vermeiden, dass der Kleber die Rückabdeckung und den Rahmen wieder verbindet.

Schritt 7

Schiebe ein fünftes Plektrum unter die obere, linke Ecke.
Schiebe das Plektrum entlang der oberen Seite, um den verbleibenden Kleber zu durchtrennen

Schritt 8

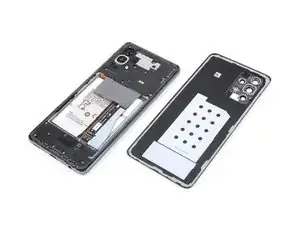

Entferne die Rückabdeckung.
Trage den neuen Kleber auf, nachdem du, dort wo es notwendig war, die relevanten Flächen mit Isopropyl-Akohol (über 90%) gereinigt hast.
Sichere die neue Rückabdeckung mit vorgestantzen Klebefolien oder doppelseitigen Klebestreifen. Nachdem du die Rückabdeckung installiert hast, musst du einige Minuten lang gleichmäßigen und starken Druck auf dein Handy ausüben, damit der Kleber gut hält. Du kannst dafür zum Beispiel einen Stapel Bücher nutzen.

Schritt 9

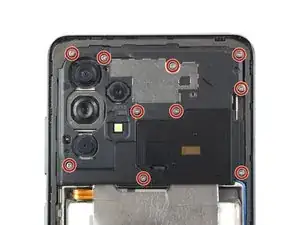

Nutze einen Kreuzschlitzschraubendreher, um die zehn 4,4 mm langen Schrauben zu entfernen.

Schritt 10

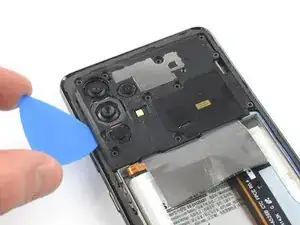

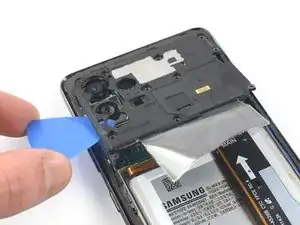

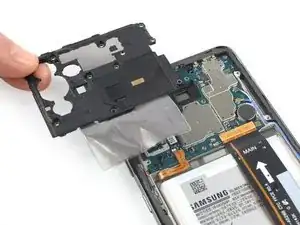

Schiebe ein Plektrum unter die linke Seite der Abdeckung des Motherboards.
Nutze das Plektrum, um die Abdeckung des Motherboards anzuheben.
Entferne die Abdeckung des Motherboards.

Schritt 11

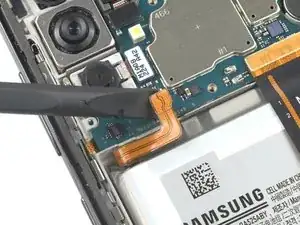

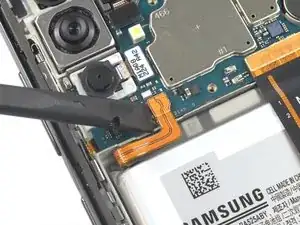

Nutze einen Spudger, um das Kabel des Akkus zu trennen, indem du den Stecker direkt nach oben drückst.

The daughterboard cover needs to be removed as well before proceeding to step 12

Laurens Bolle -

Schritt 12

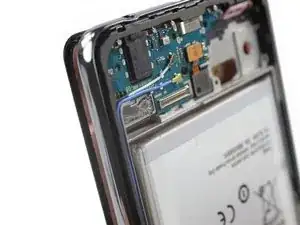

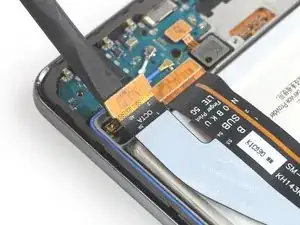

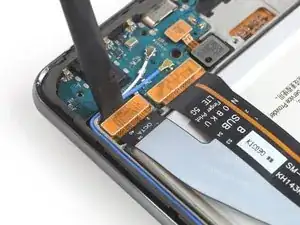

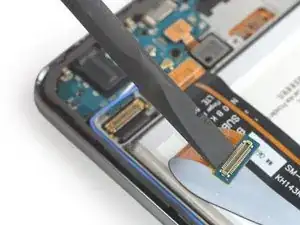

Nutze das flache Ende eines Spudger, um rechten Anschluss des Verbindungskabels auf dem Tochterboard zu trennen.
Biege das Kabel etwas nach oben, um Zugang zum Sockel des Displayanschlusses zu bekommen.

This is the bottom of the phone? It looks like the bottom not the top correct?

Zach Benson -

Bottom right is my guess, am I correct? The battery cable is on the top. These things are important to list guys! No ill compemt from me im just saying this is important.

Zach Benson -

Otherwise you'd have people unplugging the black main cable next to the battery plug. For those of us who don't work through batteries plus and what not.

Zach Benson -

Also there are 6 screws on the bottom plate to take that off. Then access the screen cable under that...

Zach Benson -

Schritt 13

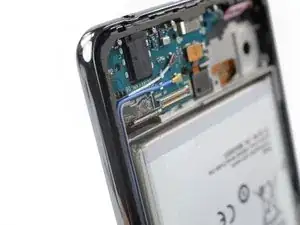

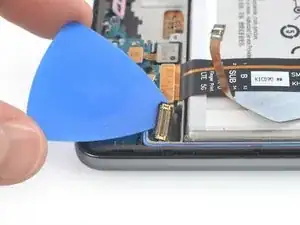

Der Displayanschluss ist leicht mit dem Tochterboard verklebt.

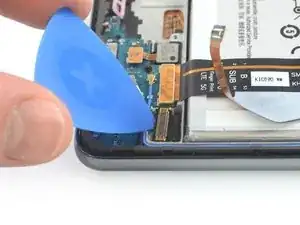

Schiebe ein Plektrum unter den Displayanschluss.
Heble den Displayanschluss nach oben.

Schritt 14

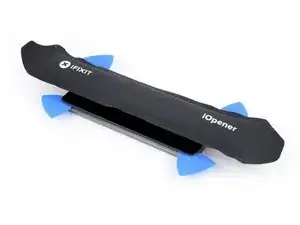

Verwende einen erhitzten iOpener oder ein Heißluftgebläse, um den Kleber, der sich unter dem Display befindet, zu lösen. Verwende den iOpener mindestens 2 Minuten, um das Gerät zu erhitzen.

Schritt 15

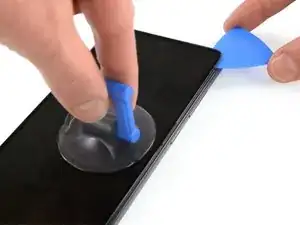

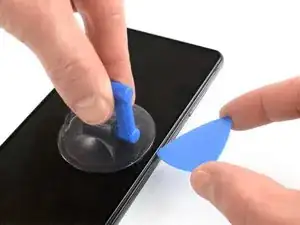

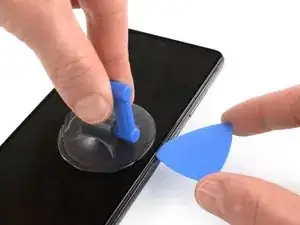

Setze einen Saugheber an der rechten Seite des Displays an.
Wenn das Display stark zerbrochen ist, hilft es vielleicht, eine Schicht von durchsichtigem Klebeband aufzukleben, damit der Saugheber besser haftet. Du kannst auch anstelle des Saughebers ein starke Paketband verwenden. Wenn das alles nicht geht, dann klebe den Saugheber mit Sekundenkleber auf der zerbrochenen Scheibe fest.
Ziehe den Saugheber nach oben, um einen kleinen Spalt zwischen Display und Rahmen zu schaffen.

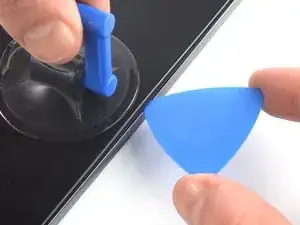

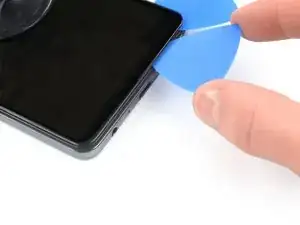

Schiebe ein Plektrum in den Spalt zwischen Display und Rahmen.
Schiebe das Plektrum in die obere rechte Ecke, um den Kleber zu durchtrennen.
Lasse das Plektrum dort, um zu vermeiden, dass der Kleber das Display und den Rahmen wieder verbindet.

How? You have to hold the phone? I've been pulling and heating and this screen isn't coming off.

Zach Benson -

I had the same problem. The screen was extremely glued to the phone. I've used iOpener, with no luck, then tried hairdryer to the point, that the screen is almost not possible to touch. This thing wasn't budging. Finally got it off with the help of iSesamo. Most of the glue was in the middle of the screen, not around the frame.

Martin Hasak -

For me, the glass and digitizer eventually separated from the screen itself, and the silvery reflective glass of the screen fragmented into lots of little pieces when trying to unglue it from the mainboard - so do not count on removing the display without permanently destroying it, if (like me) you still had that expectation from older phones.

Marcus Groeber -

Schritt 16

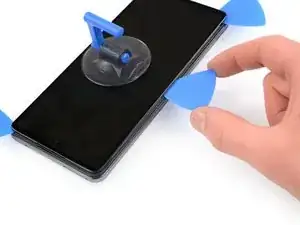

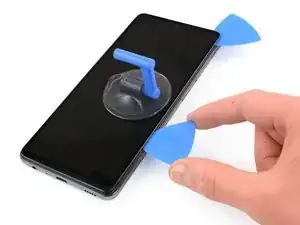

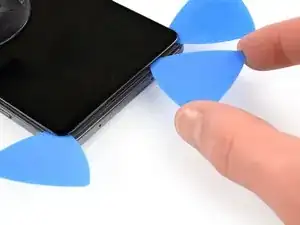

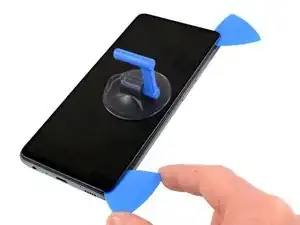

Schiebe ein zweites Plektrum unter die rechte Ecke und schiebe es and der rechten Seite entlang zu der unteren rechten Ecke des Bildschirms, um den Kleber zu durchtrennen.
Lasse das Plektrum dort, um zu vermeiden das der Kleber das Display und den Rahmen wieder verbindet.

Schritt 17

Falls der Kleber zu hart wird, um ihn zu durchtrennen, erhitze ihn mit unserem iOpener oder einem Heißluftgebläse für etwa 2 Minuten.

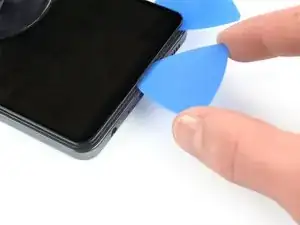

Schiebe ein drittes Plektrum unter die untere, rechte Ecke des Displays.
Schiebe es in die untere, linke Ecke, um Kleber zu durchtrennen.
Lasse das Plektrum dort, um zu vermeiden, dass der Kleber das Display und den Rahmen wieder verbinden.

Schritt 18

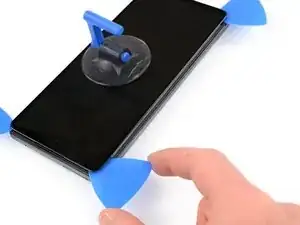

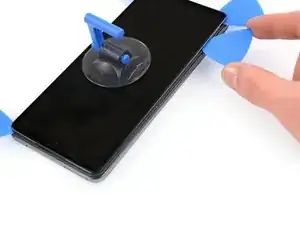

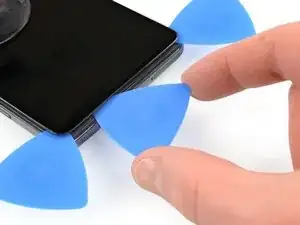

Schiebe ein viertes Plektrum unter die untere, linke Ecke des Displays und schiebe es entlang der linken Seite zu der oberen, linken Ecke.
Lasse das Plektrum dort, um zu vermeiden, dass der Kleber das Display und den Rahmen wieder verbindet.

Schritt 19

Schiebe ein fünftes Plektrum unter die obere, linke Ecke und schiebe es entlang der oberen Kante, um Kleber zu durchtrennen.
Wenn du mit dem Plektrum in der Nähe der Selfiekamera bist, musst du aufpassen, nicht mehr als die Spitze (ca. 3-4 mm) einzusetzen. Andernfalls kannst du die Selfiekamera beschädigen oder sie mit Kleber verschmieren.

Schritt 20

Verwende einen erhitzten iOpener oder einen Heißluftföhn um den Kleber unter dem Display zu lösen.

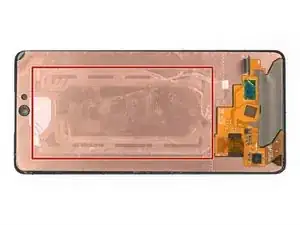

In Vorbereitung auf die nächsten Schritte solltest du den rechteckig geformten Kleber unterhalb des Displays beachten.

Schritt 21

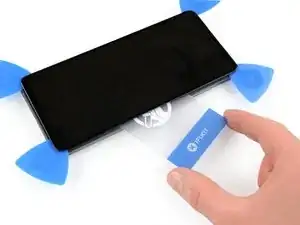

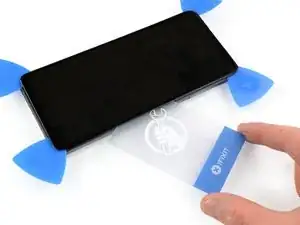

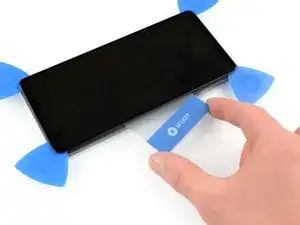

Schiebe eine Kunststoffkarte an der rechten Seite in den Spalt zwischen Display und dem Rest des Geräts.
Schiebe die Kunststoffkarte hin und her bis du den gesamten Kleber gelöst hast.
Wenn du dir sicher bist, den gesamten Kleber durchtrennt zu haben, dann entferne die Plektren aus den Ecken.
Versuche jetzt noch nicht, das Display komplett zu entfernen. Das Kabel des Displays hängt immer noch im Rahmen fest.

Schritt 22

Führe das Displaykabel vorsichtig durch den Rahmen.

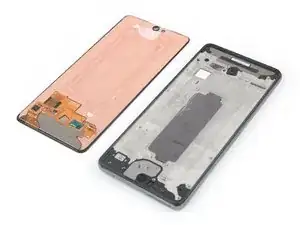

Entferne das Display.
Verklebe alles mit neuem Kleber, nachdem du alle notwendigen Flächen mit Isopropyl-Alkohol (über 90%) gereinigt hast.
Folge während des Zusammenbaus dieser Anleitung, falls du vorgestanzte Klebeflächen nutzt.

All went perfect, almost too perfect. I swore I missed a part or something. I did notice, on a second set, that while I didn't replace solely the screen, but the combo set with the frame and screen together, The button that depresses the SIM eject lever, it's got two washer type rings on it, and I believe that weatherproofs it. It is not included on the frames, so make sure to remove that!!! Just depress the button with the SIM card ejector tool(or proper paper clip) and make sure to moisten the washer kinda points before reinserting. Same thing with the charge port/speaker/daughter board at bottom, the areas around the actual USB-C and headphone ports have rubber surrounds to weatherproof them, and it will take a little finagling, but if you moisten them just slightly, they'll eventually go and snap in. I use a small bit of 5 in 1 on my finger for all of these.

Thomas -

Abschluss

Falls möglich, solltest du dein Gerät testen, bevor du alles verklebst, um zu schauen, ob du alles richtig gemacht hast.

Vergleiche dein Ersatzteil zum Original, vielleicht musst du noch Teile auf dein Ersatzdisplay übertragen oder Transportfolien über dem Kleber entfernen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Das neue Display befestigst du am besten mit vorgestanzten doppelseitigen Klebestreifen, die du auf der Rückseite des Displays befestigst.

Entsorge deinen Elektromüll sachgerecht.
