Einleitung
Diese Anleitung zeigt, wie der Fingerabdrucksensor im Samsung Galaxy A53 5G ausgetauscht wird.
Entlade zur Sicherheit vor dem Öffnen des Smartphones den Akku auf unter 25%. Du reduzierst dadurch das Risiko, dass sich der Akku entzündet und/oder explodiert, falls er versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, dann musst du entsprechende Vorsichtsmaßnahmen treffen.
Wenn du die verklebten Dichtungen beim Zusammenbau nicht austauschst, wird dein Gerät normal funktionieren, aber wahrscheinlich nicht mehr gegen Feuchtigkeit geschützt sein.
Du benötigst Ersatzklebestreifen, um die Komponenten beim Wiederzusammenbau erneut zu befestigen.
-
-
Befestige einen Saugheber so nahe wie möglich an der rechten Kante der Rückseite.
-
Ziehe die Rückseite mit dem Saugheber so weit nach oben, bis ein kleiner Spalt zwischen der Rückseite und dem Rahmen entstanden ist.
-
Setze ein Plektrum in den eben erzeugten Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.
-
Lasse das Plektrum stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum an der oberen rechten Kante ein.
-
Schiebe es zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse die Plektren stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere rechte Ecke der Rückseite ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante des Smartphones entlang.
-
Lasse das Plektrum in der linken unteren Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum in die untere linke Ecke der Rückseite ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum in die obere linke Ecke ein.
-
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der Oberkante entlang.
-
-
-
Entferne die acht 3,9 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.
-
-
-
Setze einen Spudger mit dem flachen Ende in den Spalt zwischen dem Rahmen und der rechten Kante an der Abdeckung der Hauptplatine ein.
-
Heble die Abdeckung mit dem Spudger nach oben.
-
-
-
Heble den Stecker am Akkukabel mit dem Spudger gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Entferne die sieben 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.
-
-
-
Setze einen Spudger mit dem flachen Ende in den Spalt zwischen der rechten Kante der Lautsprechereinheit und dem Mittelrahmen ein.
-
Heble die Lautsprechereinheit mit dem Spudger hoch.
-
Entferne die Lautsprechereinheit.
-
-
-

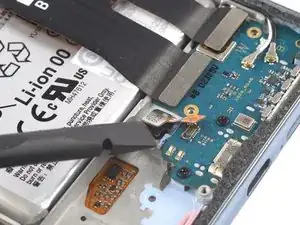

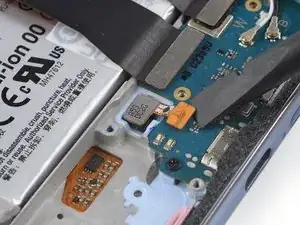

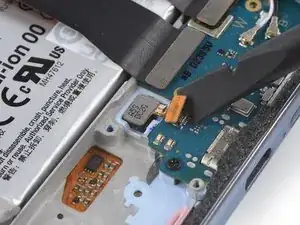

Trenne den Fingerabdrucksensor mit dem flachen Ende des Spudgers von der Tochterplatine ab.
-
-
-

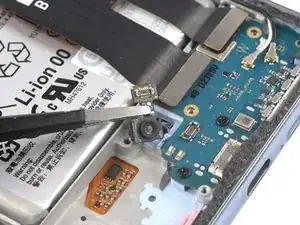

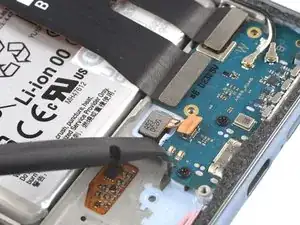

Heble den Fingerabdrucksensor mit dem flachen Ende des Spudgers gerade nach oben aus seinem Anschluss heraus.
-
Entferne den Fingerabdrucksensor mit deinen Fingern oder einer Pinzette.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott fachgerecht
