Einleitung
Diese Anleitung zeigt, wie du ein defektes Display im Samsung Galaxy A72 ersetzen kannst.
Wenn der Rahmen verzogen ist, muss er ersetzt werden, damit kein ungleichmäßiger Druck auf das Display ausgeübt wird.
Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen. Entlade zur Sicherheit vor dem Öffnen des Smartphones den Akku auf unter 25%. Du reduzierst dadurch das Risiko, dass sich der Akku entzündet oder explodiert, falls er während der Reparatur versehentlich beschädigt wird.
Hinweis: Diese Anleitung zeigt dir, wie du nur dein Display austauschst, während der originale Rahmen und die Hauptplatine bleiben. Manche Ersatzdisplays kommen mit einem vorinstallierten Rahmen (auch Chassis), welcher es erfordert, anders vorzugehen als hier beschrieben. Achte darauf, dass du das richtige Display für diese Anleitung bereithältst, bevor du startest.
Wenn du beim Zusammenbau die Klebedichtungen nicht austauschst, funktioniert dein Gerät trotzdem normal, ist vermutlich aber nicht mehr wasserfest.
Beim Zusammenbau benötigst du Ersatzklebestreifen, um verschiedene Bauteile wieder zu befestigen.
-
-
Bereite einen iOpener vor und lege ihn auf die Rückabdeckung für mindestens zwei Minuten, um den Kleber darunter zu lösen.
-
-
-
Setze ein Saugheber an der Unterkante der Rückabdeckung an, so nah an der Kante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber an, um einen kleinen Spalt zwischen Rückabdeckung und Rahmen zu schaffen.
-
Setze ein Plektrum in den eben erzeugten Spalt ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Schiebe ein zweites Plektrum unter die Unterkante deines Geräts.
-
Schiebe das Plektrum zu der unteren linken Ecke, um den Kleber zu durchtrennen.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere linke Ecke des Geräts ein.
-
Schiebe das Plektrum an der linken Seite entlang zur linken oberen Ecke, um den Kleber durchzutrennen.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum in die obere linke Ecke des Geräts ein.
-
Setze ein drittes Plektrum in die untere linke Ecke des Geräts ein. Schiebe das Plektrum an der Oberkante entlang zur rechten oberen Ecke, um den Kleber durchzutrennen.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum in die obere rechte Ecke ein.
-
Schiebe das Plektrum an der rechten Seitenkante der Rückseite entlang, um den restlichen Kleber aufzutrennen.
-
-
-
Entferne die zehn 5,5 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.
-
-
-
Setze einen Spudger mit der Spitze unter die rechte Seitenkante an der Abdeckung der Hauptplatine.
-
Kippe den Spudger nach unten, um die Abdeckung der Hauptplatine hochzuhebeln.
-
-
-
Heble den Stecker des Verbindungskabels mit dem Spudger gerade aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Entferne die sieben 4,5 mm langen Kreuzschlitzschrauben, mit denen Lautsprechereinheit befestigt ist.
-
-
-
Setze einen Spudger mit der Spitze unter die rechte Seitenkante der Lautsprechereinheit.
-
Kippe den Spudger nach unten, um die Lautsprechereinheit hochzuhebeln.
-
-
-

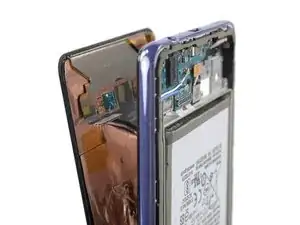

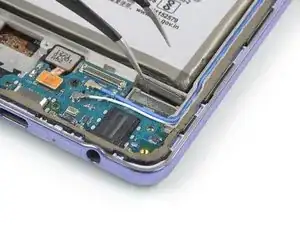

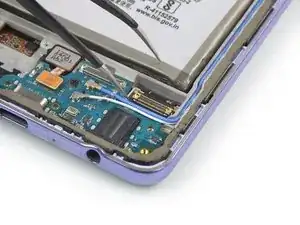

Setze eine der beiden Spitzen einer Pinzette unter den Displaystecker und heble ihn vorsichtig vom Mittelrahmen ab.
-
-
-

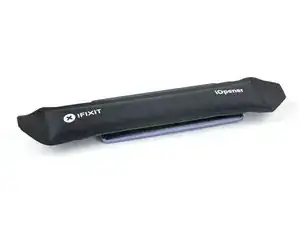

Lege einen heißen iOpener mindestens fünf Minuten lang auf das Display, um den Kleber darunter aufzuweichen.
-
-
-

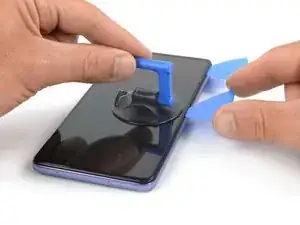

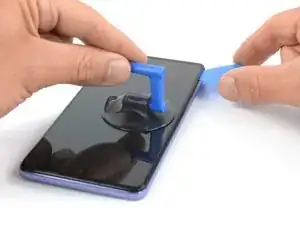

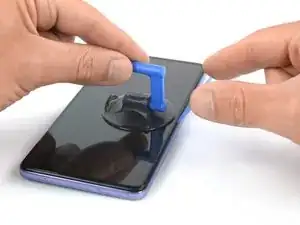

Wenn du das Display kaum noch anfassen kannst, setze einen Saugheber an der linken Seite des Displays an.
-
Ziehe den Saugheber nach oben, um einen kleinen Spalt zwischen Display und Frontpanel zu schaffen.
-

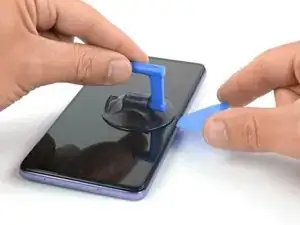

Schiebe ein Plektrum in den Spalt zwischen Display und Frontpanel.
-
Schiebe das Plektrum zur unteren linken Displayecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

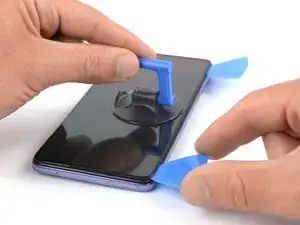

Setze ein zweites Plektrum in den Spalt zwischen die Frontpanel-Einheit und dem Display ein.
-
Schiebe das Plektrum zur oberen linken Displayecke hin, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

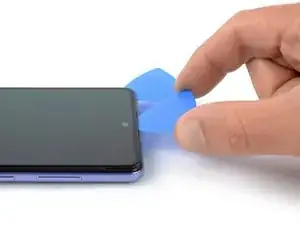

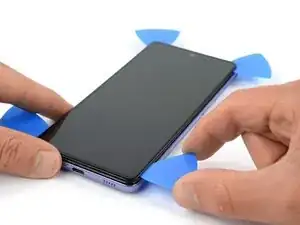

Schiebe ein drittes Plektrum unter die obere linke Ecke des Displays.
-

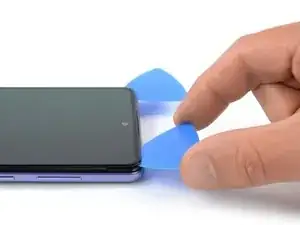

Schiebe das Plektrum zur oberen rechten Displayecke hin, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

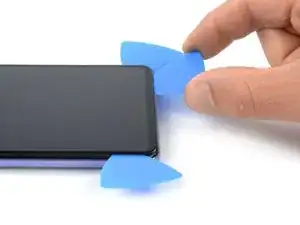

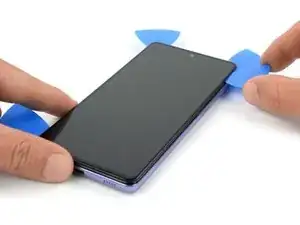

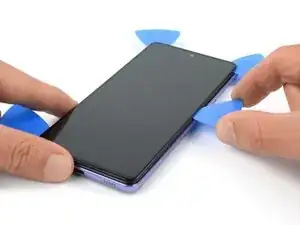

Setze ein viertes Plektrum in die obere rechte Ecke ein und schiebe es zum Auftrennen des Klebers an der rechten Seitenkante entlang.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

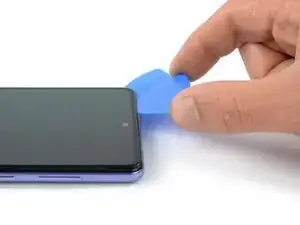

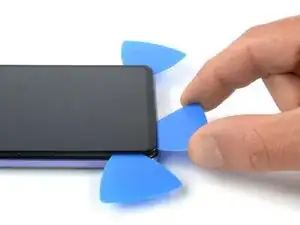

Setze ein fünftes Plektrum in die untere rechte Displayecke ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.
-
-
-

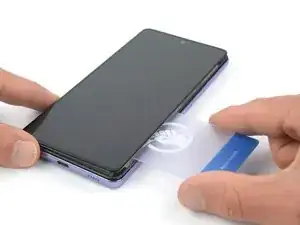

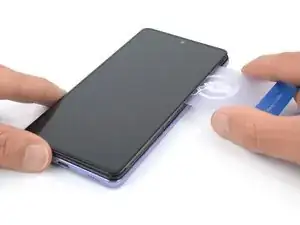

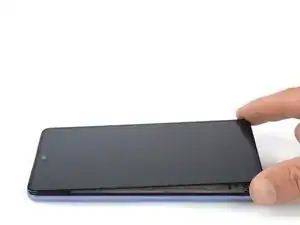

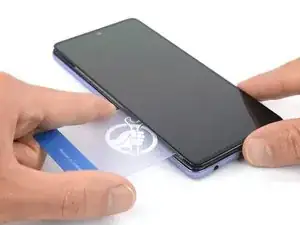

Schiebe eine Kunststoffkarte unter die obere rechte Displayecke.
-
Schiebe die Karte unter der rechten Displaykante entlang, um die rechte Hälfte des Klebers darunter aufzuschneiden.
-
-
-

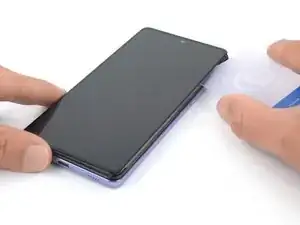

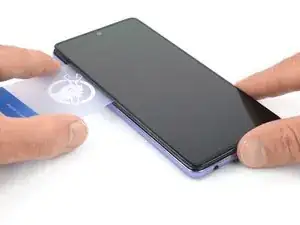

Schiebe eine Kunststoffkarte unter die obere linke Displayecke.
-

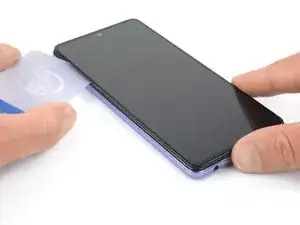

Schiebe die Karte unter der linken Displaykante entlang, um die linke Hälfte des Klebers darunter aufzuschneiden.
-

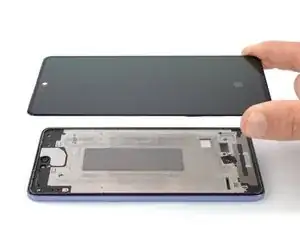

Falls möglich, solltest du dein Gerät testen, bevor du alles verklebst, um zu schauen, ob du alles richtig gemacht hast.

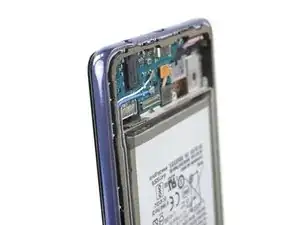

Vergleiche dein Ersatzteil zum Original, vielleicht musst du noch Teile auf dein Ersatzdisplay übertragen oder Schutzfolien entfernen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.
Das neue Display befestigst du am besten mit vorgestanzten doppelseitigen Klebestreifen, die du auf der Rückseite des Displays befestigst.
Entsorge deinen Elektromüll sachgerecht.
