Samsung Galaxy Book Pro 15" Hauptplatine tauschen

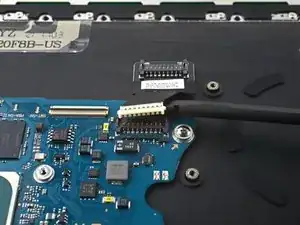

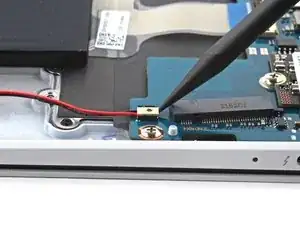

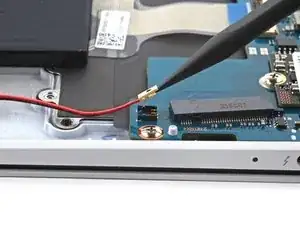

Heble den des unteren rechten Lautsprechers mit dem Spudger hoch und trenne ihn ab.

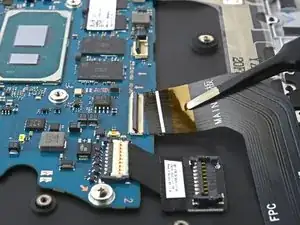

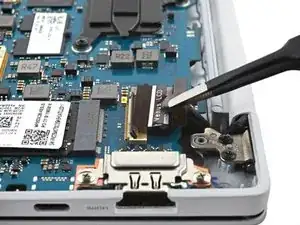

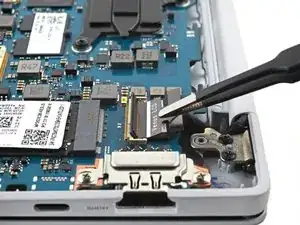

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels auf der Hauptplatine mit dem Spudger hoch und trenne ihn ab.

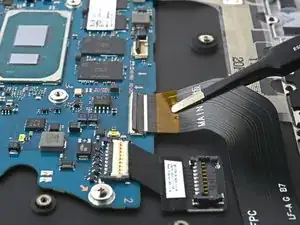

Schiebe das Verbindungskabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

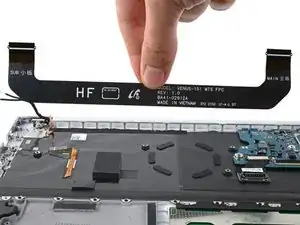

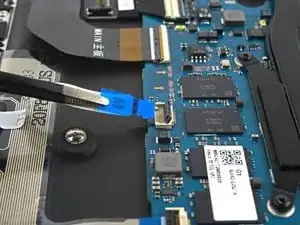

Entferne das Verbindungskabel mit einer Pinzette oder deinen Fingern.

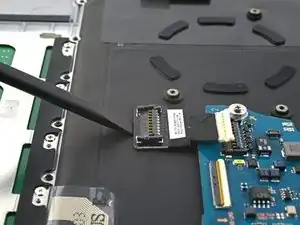

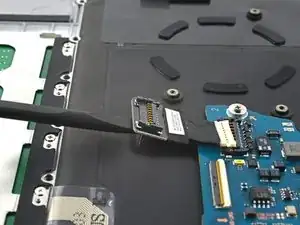

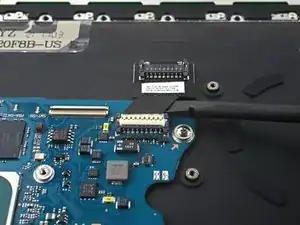

Setze einen Spudger zwischen den Rahmen und der Unterseite des Steckers der Akkuerweiterung.

Heble nach oben und trenne den Stecker am Kabel der Akkuerweiterung ab.

Setze einen Spudger zwischen den Rahmen und der Unterseite der Akkuerweiterung ein.

Heble nach oben und trenne die Klebeverbindung auf.

Entferne die Akkuerweiterung.

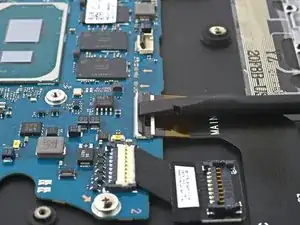

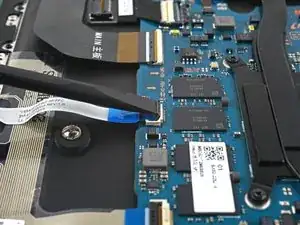

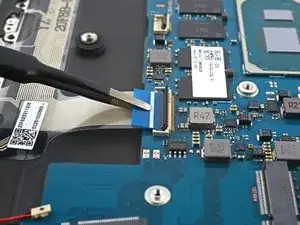

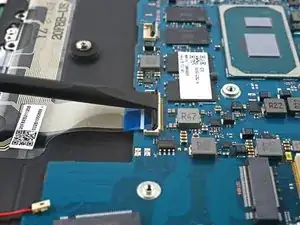

Klappe den Sicherungsbügel am ZIF-Anschluss des Tastaturkabels vorsichtig mit dem Spudger hoch.

Schiebe das Tastaturkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

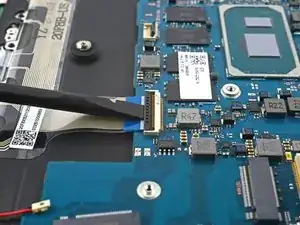

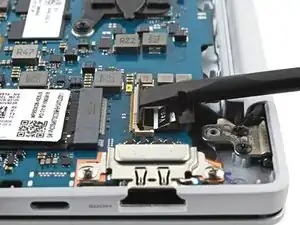

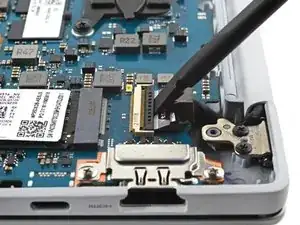

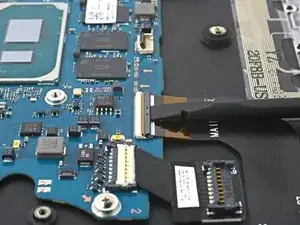

Klappe den Sicherungsbügel am /ZIF-Anschluss des Displaykabels vorsichtig mit dem Spudger hoch.

Schiebe das Displaykabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

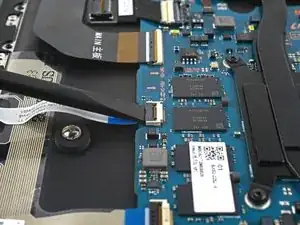

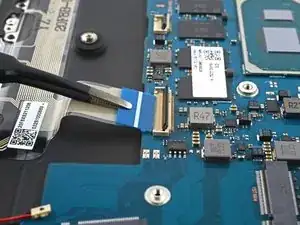

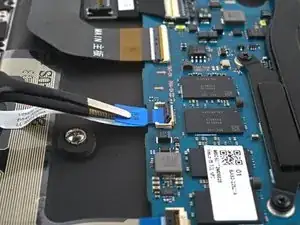

Klappe den Sicherungsbügel am ZIF-Anschluss des Touchpadkabels vorsichtig mit dem Spudger hoch.

Schiebe das Touchpadkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

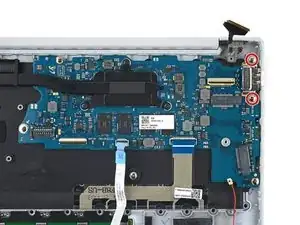

Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Anschlüsse auf der Hauptplatine befestigt ist.

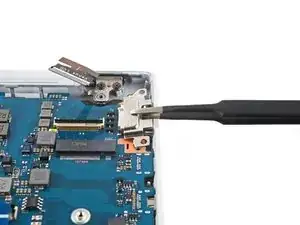

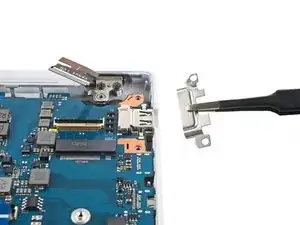

Entferne die Halterung der Anschlüsse mit einer Pinzette oder deinen Fingern von der Hauptplatine.

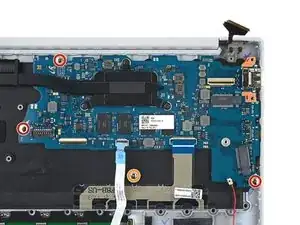

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist.

Wenn bei deinem Gerät an der markierten Stelle eine Schraube ist, dann übertrage sie auf das Ersatzteil.

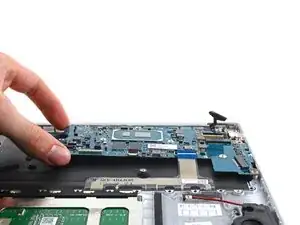

Hebe die Hauptplatine an der linken Seite nach oben, um sie aus ihren Stiften am Rahmen zu lösen.

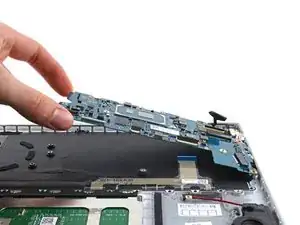

Hebe die Hauptplatine gerade nach oben, um sie aus den restlichen Stiften zu lösen.

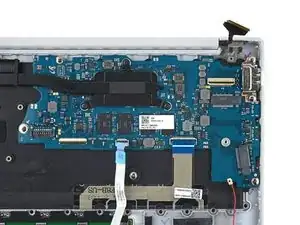

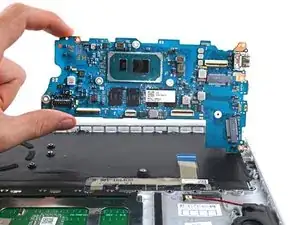

Entferne die Hauptplatine.
