Einleitung
Folge dieser Anleitung, um den Lüfter in deinem Samsung Galaxy Book Pro 15" auszutauschen.
Bevor du beginnst, lies dir die Sicherheitsinformationen im Samsung PC Reparatur-Handbuch durch.
Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert. Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Ersatzteile
-
-
Setze ein Plektrum zwischen die Gehäuserückseite und dem Gummifuß ein.
-
Heble den Fuß mit dem Plektrum nach oben, bis sich die Clips lösen.
-
Entferne den Fuß.
-
Entferne auf die gleiche Weise alle restlichen Füße.
-
-
-
Entferne die vier 3,5 mm langen Kreuzschlitzschrauben, mit denen die Gehäuserückseite befestigt ist.
-
-
-
Bringe einen Saugheber an der Gehäuserückseite so nahe wie möglich an der Unterkante in der Mitte an.
-
Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und der Gehäuserückseite entstanden ist.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum an der Unterkante der Gehäuserückseite entlang, um die Kunstoffclips zu lösen.
-
Wiederhole das Verfahren an der linken Seitenkante, halte aber an, bevor du die Oberkante erreichst.
-
-
-
Ziehe die Gehäuserückseite oben vom Rahmen weg, um den Kleber aufzutrennen und die restlichen Clips zu lösen.
-
Entferne die Gehäuserückseite.
-
Wenn du eine originale Gehäuserückseite von Samsung verwendest, dann achte darauf, dass alle Schutzfolien abgezogen sind, bevor du die oberen Clips befestigst.
-
Wenn du die alte Gehäuserückseite wieder einbauen möchtest, dann kontrolliere, ob der alte Kleber noch haftet. Falls nein, kannst du z.B. vorgestanzte Klebestreifen verwenden.
-
-
-
Setze einen Spudger zwischen den Rahmen und der Unterseite des Steckers am Akkukabel ein.
-
Heble nach oben und trenne den Akkustecker ab.
-
-
-

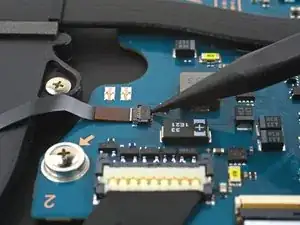

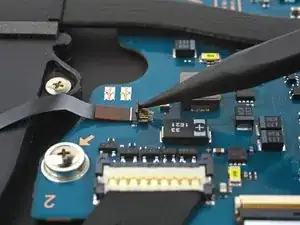

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels vorsichtig mit der Spudgerspitze hoch.
-
-
-

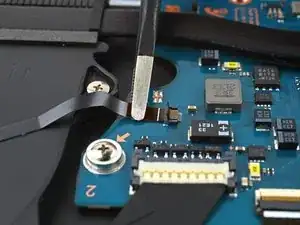

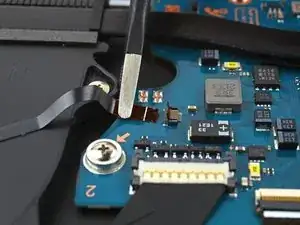

Schiebe das Lüfterkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.
-
-
-

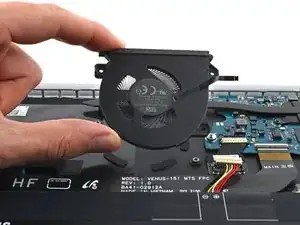

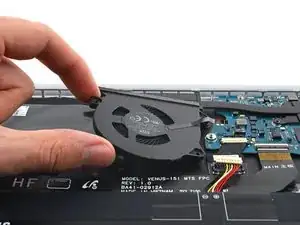

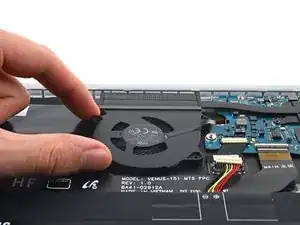

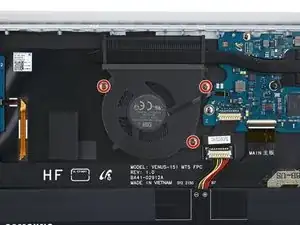

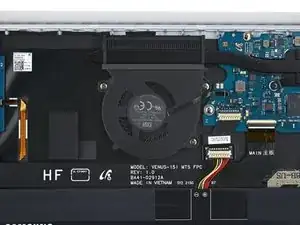

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lüfter befestigt ist.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge und führe die jeweils gegenteilige Aktion durch, also beispielsweise "befestigen" statt "entfernen". Überspringe die Schritte bei denen erhitzt und gehebelt wird, und achte genau auf die 📌 Bullets, wenn du die einzelnen Schritte abarbeitest.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
