Samsung Galaxy Book Pro 15" vorderes Gehäuseteil tauschen

Setze ein Plektrum zwischen die Gehäuserückseite und dem Gummifuß ein.

Heble den Fuß mit dem Plektrum nach oben, bis sich die Clips lösen.

Entferne den Fuß.

Entferne auf die gleiche Weise alle restlichen Füße.

Entferne die vier 3,5 mm langen Kreuzschlitzschrauben, mit denen die Gehäuserückseite befestigt ist.

Bringe einen Saugheber an der Gehäuserückseite so nahe wie möglich an der Unterkante in der Mitte an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und der Gehäuserückseite entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der Unterkante der Gehäuserückseite entlang, um die Kunstoffclips zu lösen.

Wiederhole das Verfahren an der linken Seitenkante, halte aber an, bevor du die Oberkante erreichst.

Ziehe die Gehäuserückseite oben vom Rahmen weg, um den Kleber aufzutrennen und die restlichen Clips zu lösen.

Entferne die Gehäuserückseite.

Wenn du eine originale Gehäuserückseite von Samsung verwendest, dann achte darauf, dass alle Schutzfolien abgezogen sind, bevor du die oberen Clips befestigst.

Wenn du die alte Gehäuserückseite wieder einbauen möchtest, dann kontrolliere, ob der alte Kleber noch haftet. Falls nein, kannst du z.B. vorgestanzte Klebestreifen verwenden.

Setze einen Spudger zwischen den Rahmen und der Unterseite des Steckers am Akkukabel ein.

Heble nach oben und trenne den Akkustecker ab.

Entferne die 3,5 mm lange Kreuzschlitzschraube, mit der die SSD befestigt ist.

Hebe die SSD am freien Ende ein wenig hoch und ziehe sie aus ihrem Anschluss auf der Hauptplatine heraus.

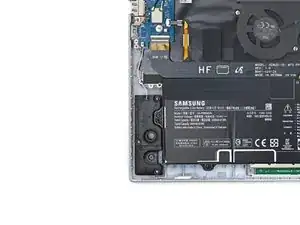

Entferne die vier 4,5 mm langen Kreuzschlitzschrauben, mit denen der Akku befestigt ist.

Hebe den Akku gerade nach oben aus dem Rahmen heraus und entferne ihn.

Heble den Stecker des unteren linken Lautsprechers mit einem Spudger hoch und trenne ihn ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels mit dem Spudger hoch.

Schiebe das Verbindungskabel aus seinem Anschluss auf der Tochterplatine heraus und trenne es ab.

Klappe vorsichtig den Sicherungsbügel am ZIF-Anschluss des Kabels zur Tastaturbeleuchtung mit dem Spudger hoch.

Schiebe das Kabel der Tastaturbeleuchtung aus seinem Anschluss auf der Tochterplatine heraus und trenne es ab.

Heble die beiden WLAN Antennenkabel mit der Spudgerspitze hoch und trenne sie ab.

Die Antennenkabel sind in Metallclips an der Tochterplatine befestigt. Löse sie mit einem Spudger ab.

Heble den Druckstecker des Fingerabdrucklesers mit dem flachen Ende des Spudgers von seinem Anschluss auf der Tochterplatine hoch und trenne ihn ab.

Entferne die vier 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.

Entferne die Halterung der Anschlüsse mit einer Pinzette, oder deinen Fingern von der Tochterplatine.

Kippe die Tochterplatine an der rechten Kante hoch, damit sie sich aus den Stiften im Rahmen löst.

Ziehe die Tochterplatine zur rechten Seite des Laptops hin, so dass der HDMI-Anschluss und die Kopfhörerbuchse aus ihren Vertiefungen im Rahmen herauskommen.

Entferne die Tochterplatine.

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels vorsichtig mit der Spudgerspitze hoch.

Schiebe das Lüfterkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lüfter befestigt ist.

Hebe den Lüfter hoch, um ihn aus der Klebeverbindung zu lösen.

Entferne den Lüfter

Heble den des unteren rechten Lautsprechers mit dem Spudger hoch und trenne ihn ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels auf der Hauptplatine mit dem Spudger hoch und trenne ihn ab.

Schiebe das Verbindungskabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

Entferne das Verbindungskabel mit einer Pinzette oder deinen Fingern.

Setze einen Spudger zwischen den Rahmen und der Unterseite des Steckers der Akkuerweiterung.

Heble nach oben und trenne den Stecker am Kabel der Akkuerweiterung ab.

Setze einen Spudger zwischen den Rahmen und der Unterseite der Akkuerweiterung ein.

Heble nach oben und trenne die Klebeverbindung auf.

Entferne die Akkuerweiterung.

Klappe den Sicherungsbügel am ZIF-Anschluss des Tastaturkabels vorsichtig mit dem Spudger hoch.

Schiebe das Tastaturkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

Klappe den Sicherungsbügel am /ZIF-Anschluss des Displaykabels vorsichtig mit dem Spudger hoch.

Schiebe das Displaykabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Touchpadkabels vorsichtig mit dem Spudger hoch.

Schiebe das Touchpadkabel aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Anschlüsse auf der Hauptplatine befestigt ist.

Entferne die Halterung der Anschlüsse mit einer Pinzette oder deinen Fingern von der Hauptplatine.

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist.

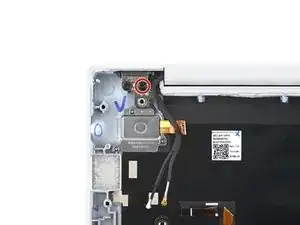

Wenn bei deinem Gerät an der markierten Stelle eine Schraube ist, dann übertrage sie auf das Ersatzteil.

Hebe die Hauptplatine an der linken Seite nach oben, um sie aus ihren Stiften am Rahmen zu lösen.

Hebe die Hauptplatine gerade nach oben, um sie aus den restlichen Stiften zu lösen.

Entferne die Hauptplatine.

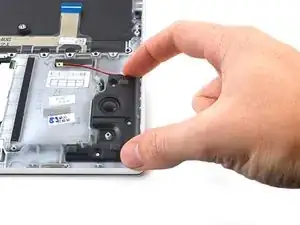

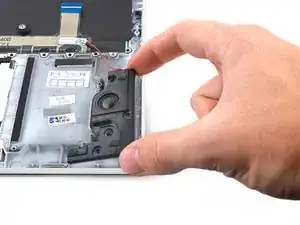

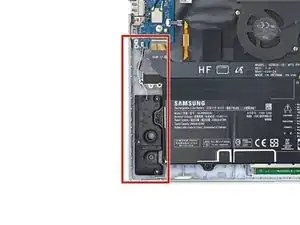

Hebe den unteren rechten Lautsprecher vom Rahmen ab, um ihn aus den Gummidurchführungen zu lösen.

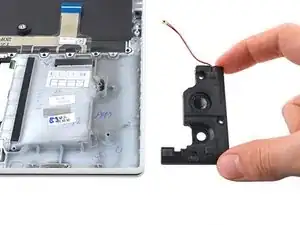

Entferne den unteren rechten Lautsprecher.

Entferne auf die gleiche Weise den unteren linken Lautsprecher.

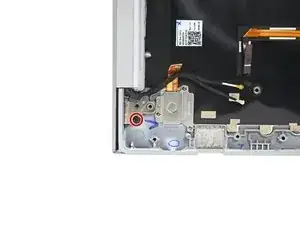

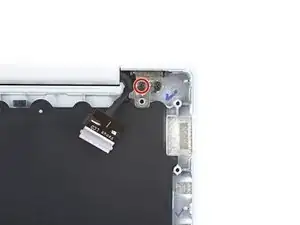

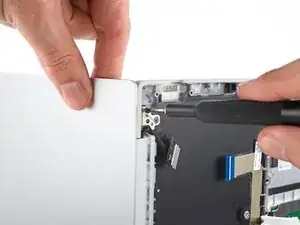

Entferne eine der beiden 4,5 mm langen Kreuzschlitzschrauben an jedem Displayscharnier.

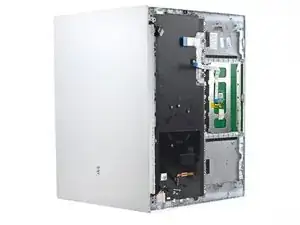

Öffne das Display ganz und stelle den Laptop auf der Seite ab.

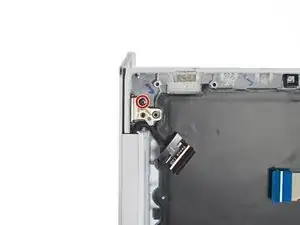

Entferne die beiden restlichen 4,5 mm langen Displayschrauben.

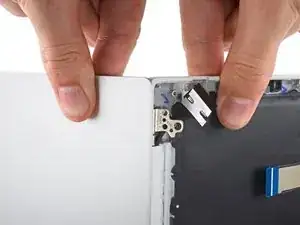

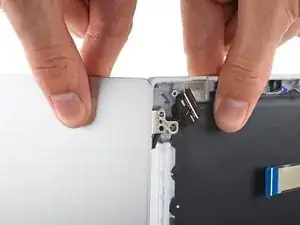

Drücke die beiden Hälften des Laptops zusammen, so dass die Scharniere aus ihren Vertiefungen im Rahmen herauskommen.

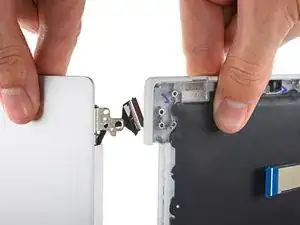

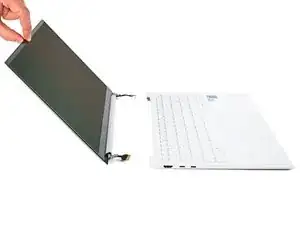

Drücke den Rahmen des Laptops von dir weg und ziehe gleichzeitig das Display zu dir, so dass es sich ablöst.

Entferne das Display.

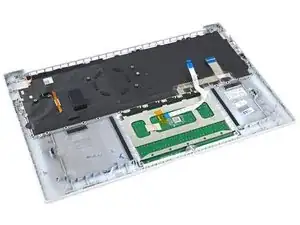

Das vordere Gehäuseteil verbleibt.
