Samsung Galaxy Book Pro 360 15" SSD tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

15 - 20 Minuten

Einleitung

Folge dieser Anleitung, um eine oder beide der SSDs in deinem Galaxy Book Pro 360 15" Laptop auszutauschen.

Bevor du beginnst, lies dir die Sicherheitsinformationen im Samsung PC Reparatur-Handbuch durch.

Entlade den Akku des Smartphones vor Reparaturbeginn auf unter 25%. Ein geladener Lithium-Ionen-Akku kann in Brand geraten, wenn er versehentlich während der Reparatur beschädigt wird . Wenn der Akku aufgebläht ist, musst du, geeignete Vorsichtsmaßnahmen treffen.

  1. gUKju23eSfPWoTQG
    gUKju23eSfPWoTQG
    fHkm3bbNXXTcaKQo

    • Bevor du beginnst, schalte deinen Laptop aus und entferne das Netzkabel.

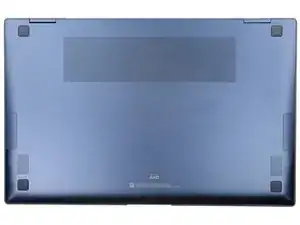

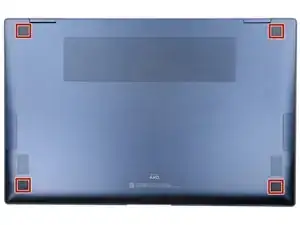

    • Klappe den Bildschirm zu und lege das Galaxy Book umgedreht hin, um an die vier Gummifüße heranzukommen.

  2. AjKnV44Yyj2yotFw
    AjKnV44Yyj2yotFw
    oFrIGNcPOxuqMBwH
    4WpNenWhEvrI2KVA

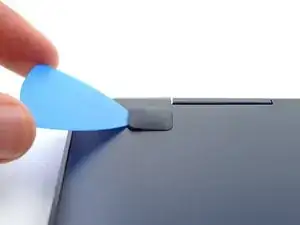

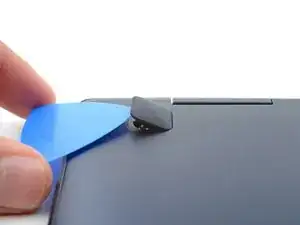

    • Setze ein Plektrum zwischen die Gehäuserückseite und dem Gummifuß ein.

    • Heble den Fuß mit dem Plektrum ein Stück weit nach oben heraus.

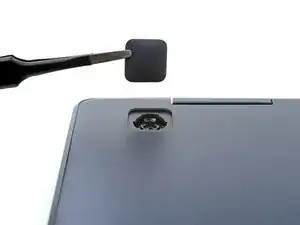

    • Entferne den Fuß mit einer Pinzette oder deinen Fingern.

    • Entferne auf die gleiche Weise alle restlichen Füße.

    • An diesem Laptop gibt es zwei Arten von Füßen. Achte darauf, dass die oberen Füße mit "M4" markiert sind und die unteren Füße mit "M1".

    • Richte beim Zusammenbau die Füße über den Vertiefungen aus und drücke sie nach unten fest.

  3. SfSuoZTK4MfKFZrO
    SfSuoZTK4MfKFZrO
    OdXUvHiCw4S6q6a6

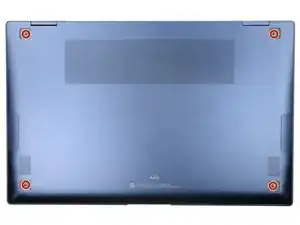

    • Entferne die vier 4,5 mm langen Kreuzschlitzschrauben, mit denen die Gehäuserückseite befestigt ist.

    • Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt.

  4. ULAySQ4d6j2pfZ2J
    ULAySQ4d6j2pfZ2J
    aAhvYQ2LhtPCpdaR
    xFe3aRHgug3abWuN

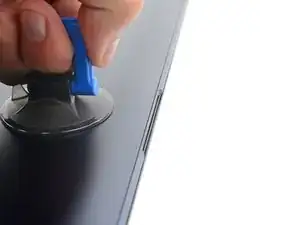

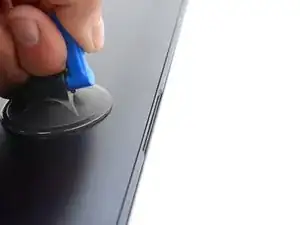

    • Befestige einen Saugheber mittig so nahe wie möglich an der Unterkante.

    • Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen der Gehäuserückseite und dem Rahmen entstanden ist.

    • Du brauchst dafür ziemlich viel Kraft und - wahrscheinlich - mehrere Versuche.

    • Setze ein Plektrum in den eben erzeugten Spalt ein.

  5. X26VxUYBEWlLnFnT
    X26VxUYBEWlLnFnT
    nuXIk3HwpBNTIJph
    CtglRCBA3QtwfjxD

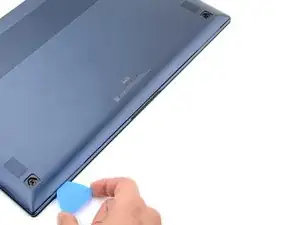

    • Schiebe das Plektrum an der Unterkante entlang, um die Clips zu lösen, mit denen das Gehäuserückteil befestigt ist.

    • Schiebe das Plektrum ganz um das Laptop herum, bis alle Clips geöffnet sind.

  6. FfVedCYiesC1LQjl
    FfVedCYiesC1LQjl
    C5FGqGpdi1KywkvV
    heixK53gSmujF2kK

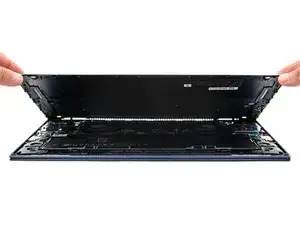

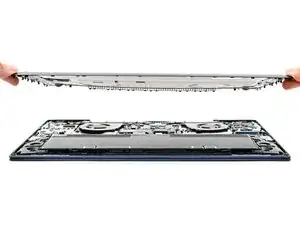

    • Hebe das Gehäuserückteil hoch und entferne es.

    • Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das Laptop anzuschalten und alle Funktionen zu testen, bevor du es wieder zuklebst. Denke dran, es wieder auszuschalten, bevor du weiterarbeitest.

    Hey, be carefull with the screw attachment between the lid and the chassie. They brake away easily if tightenend too much.

    Sora [___] -

  7. NMC6sQvHpFrTNTMF
    NMC6sQvHpFrTNTMF
    gH1AOpb13HiGR3Mp

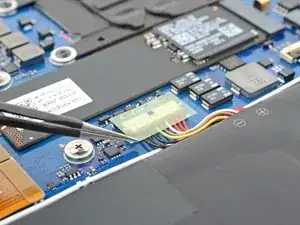

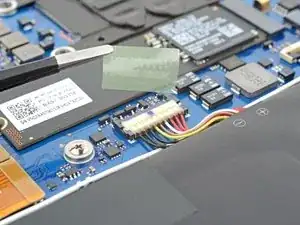

    • Löse das Klebeband über dem Akkustecker mit einer Pinzette oder deinen Fingern ab.

    • Lege das Klebeband zur Seite, du benötigst es beim Zusammenbau wieder.

  8. APoUcIwRAVkOvStH
    APoUcIwRAVkOvStH
    uVLsPI5oPXUVo3dP

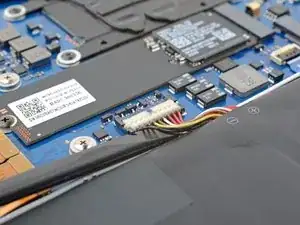

    • Setze einen Spudger mit dem flachen Ende so nahe wie möglich am Akkustecker unter das Kabel ein.

    • Heble vorsichtig nach oben, bis der Akkustecker aus seinem Anschluss herauskommt.

  9. 6ru2h4cIOtIEsZaF
    6ru2h4cIOtIEsZaF
    UQ6BGt1yBwZekm5Z

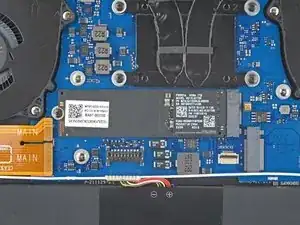

    • Entferne die 3,5 mm lange Kreuzschlitzschraube von der linken SSD.

  10. JmL6FpuZEmwmjaNJ
    JmL6FpuZEmwmjaNJ
    vREVVvYwWKZXFiYZ

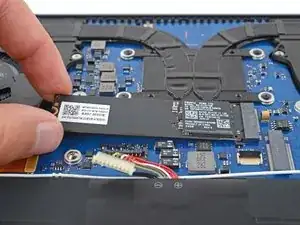

    • Ziehe die linke SSD aus dem Sockel heraus und entferne sie.

    • Ziehe sie nur ganz flach heraus, damit sie und der Sockel nicht beschädigt werden.

  11. POFPsPdOsxcuuMjK

    • Wenn bei dir auch eine rechte SSD eingebaut ist, dann entferne sie auf gleiche Weise.

    spot on thanks for the great pics and info much apprecited

    Paddy Farrell -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge und führe die jeweils gegenteilige Aktion durch, also beispielsweise "befestigen" statt "entfernen". Überspringe die Schritte bei denen erhitzt und gehebelt wird, und achte genau auf die 📌 Bullets, wenn du die einzelnen Schritte abarbeitest.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
