Samsung Galaxy M31 AMOLED Display & Touchscreen tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 7

Samsung Galaxy M31 AMOLED Display & Touchscreen tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um das Display deines Samsung Galaxy M31 zu ersetzen, wenn es gesprungen oder zerbrochen ist.

Wenn der Rahmen verformt ist, muss er unbedingt ausgetauscht werden, um sicherzustellen, dass das neue Display korrekt montiert wird und nicht durch ungleichmäßigen Druck beschädigt wird.

Bevor du dein Handy demontierst, solltest du den Akku auf unter 25 % entladen. Der Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich durchstochen wird, aber die Wahrscheinlichkeit dafür ist viel geringer, wenn er entladen ist.

Hinweis: In dieser Anleitung wird beschrieben, wie du nur das Display austauschst, während der ursprüngliche Rahmen und das Motherboard an Ort und Stelle bleiben. Einige Ersatzdisplays für dieses Handy sind jedoch bereits in einem neuen Rahmen vorinstalliert, was ein ganz anderes Verfahren erfordert. Vergewissere dich, dass du das richtige Ersatzteil hast, bevor du mit dieser Anleitung beginnst.

Für den Wiederzusammenbau des Geräts benötigst du Ersatzkleber zum erneuten Anbringen der Komponenten.

Werkzeuge

Schritt 1

Stecke ein SIM-Auswurfwerkzeug, einen SIM-Auswurf-Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Fach auf der linken Seite des Smartphones.
Drücke fest darauf, um das Fach auszuwerfen.

My phone is restarting alone automatically what can I do please

Oussama Laghezal -

Schritt 2

Setze ein Plektrum zwischen dem Gehäuse und der Rückabdeckung an der unteren Kante des Smartphones ein.
Schiebe das Plektrum um die untere rechte Ecke, um die Clips zu lösen, mit denen die Rückabdeckung befestigt ist.

Schritt 3

Setze ein zweites Plektrum zwischen Rückabdeckung und Gehäuse an der unteren Kante des Smartphones ein.
Schiebe das Plektrum um die untere linke Ecke, um die Clips zu lösen, mit denen die Rückabdeckung befestigt ist.

Schritt 4

Schiebe das Plektrum an der linken Seite des Smartphones entlang, um die Kunststoffclips auf der linken Seite der Rückabdeckung zu lösen.

Schritt 5

Schiebe das Plektrum an der rechten Seite des Smartphones entlang, um die Kunststoffclips auf der rechten Seite der Rückabdeckung zu lösen.

Schritt 6

Das Flachbandkabel des Fingerabdrucksensors ist sehr kurz und es besteht die Gefahr, dass sich der Sensor während des folgenden Ausbaus von selbst löst. Vermeide es, das Kabel zu beschädigen, indem du die Rückabdeckung zu schnell entfernst.
Hebe die Smartphone-Einheit vorsichtig aus der Rückabdeckung.
Während des Wiederzusammenbaus ist dies ein guter Zeitpunkt, um dein Smartphone einzuschalten und alle Funktionen zu testen, bevor du die Rückabdeckung wieder anbringst. Achte darauf, dass du dein Smartphone wieder vollständig ausschaltest, bevor du weiterarbeitest.

Schritt 7

Entferne die sieben Kreuzschlitzschrauben #00 (3,9 mm lang).

Schritt 8

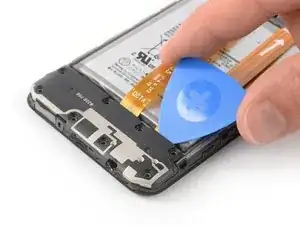

Setze die Spitze eines Plektrums unter die obere Kante der Motherboard-Abdeckung.
Benutze das Plektrum, um die Motherboard-Abdeckung aufzuhebeln.
Entferne die Motherboard-Abdeckung.

Schritt 9

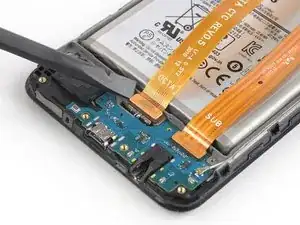

Benutze das flache Ende eines Spudgers, um das Akku-Flachbandkabel hochzuhebeln und abzutrennen.

Schritt 10

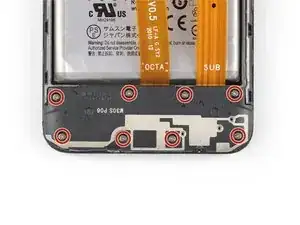

Entferne die acht Kreuzschlitzschrauben #00 (3,9 mm lang).

Schritt 11

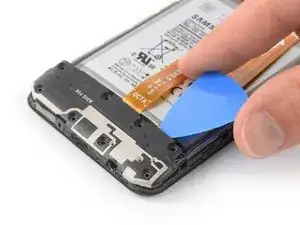

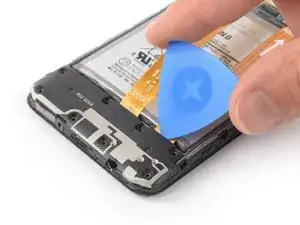

Schiebe ein Plektrum unter die obere Kante des Lautsprechers, wo sich das Flachbandkabel befindet.
Benutze das Plektrum, um den Lautsprecher hochzuhebeln.

Schritt 12

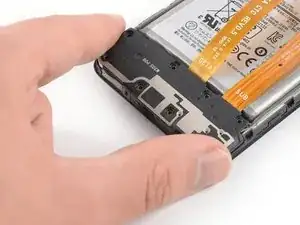

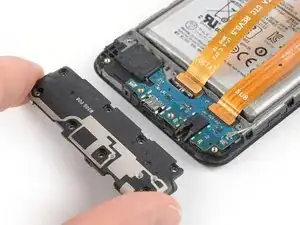

Entferne den Lautsprecher.

Schritt 13

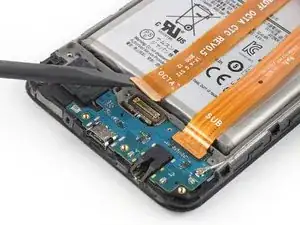

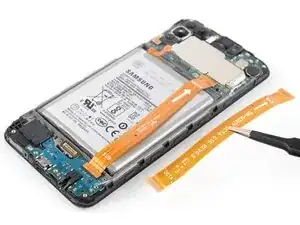

Benutze das flache Ende eines Spudgers, um die Verlängerung des Display-Flachbandkabels hochzuhebeln und abzutrennen.
Entferne die Verlängerung des Display-Flachbandkabels.

Schritt 14

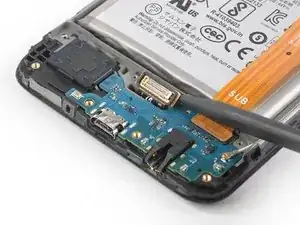

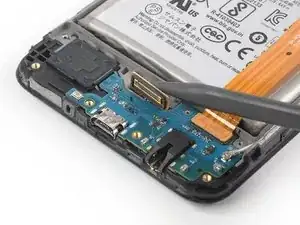

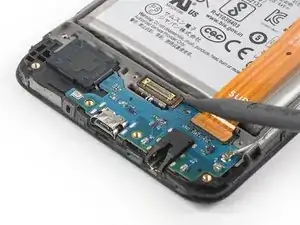

Benutze das spitze Ende eines Spudgers, um den Stecker des Display-Flachbandkabels vorsichtig aus dem Mittelrahmen zu hebeln.
Der Stecker des Display-Flachbandkabels ist leicht festgeklebt. Wenn sich der Kleber nicht leicht lösen lässt, kannst du einen erhitzten iOpener auf das untere Ende des Displays legen, um den Kleber unter dem Stecker zu lösen.

Schritt 15

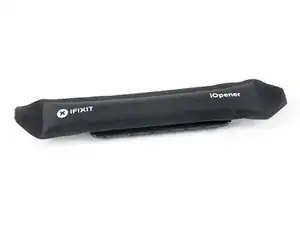

Lege einen erhitzten iOpener auf das Display, um den Klebstoff darunter zu lösen. Lass den iOpener mindestens zwei Minuten lang einwirken.

Schritt 16

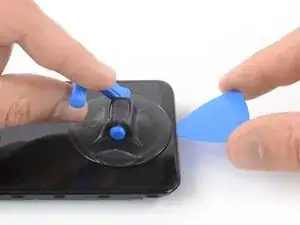

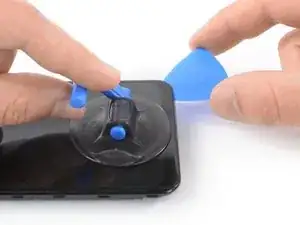

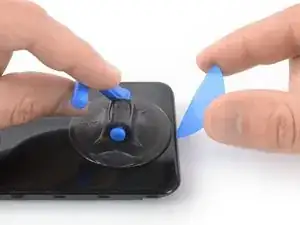

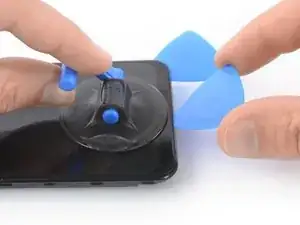

Sobald sich das Display warm anfühlt, bringst du einen Saugheber an der unteren Kante des Smartphones an.
Wenn das Display des Smartphones gesprungen ist, kann es sein, dass der Saugheber nicht haftet. Versuche, ihn mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest und lass ihn aushärten, damit du fortfahren kannst.

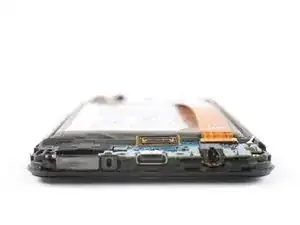

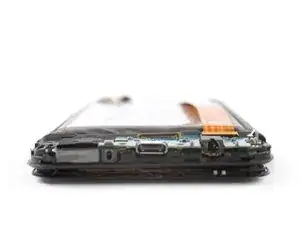

Hebe das Display mit dem Saugheber an, damit ein kleiner Spalt zwischen dem Display und dem Rahmen entsteht.
Stecke die Spitze eines Plektrums in den Spalt zwischen Mittelrahmen und Display.
Schiebe das Plektrum in die rechte untere Ecke, um den Kleber zu durchtrennen. Lass ihn dort stecken, um zu verhindern, dass sich der Kleber wieder verschließt.

Hey, unfortunately there was a small cable at the bottom of the glass panel which was connecting it to the lcd, but i dont see it mentioned here in this guide, am i just too blind or do i have a newer/different model

Best Regards

Viktor Pausch -

Schritt 17

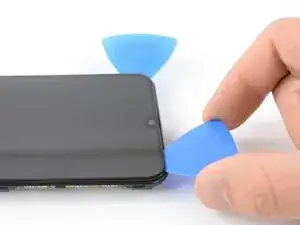

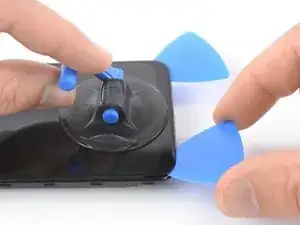

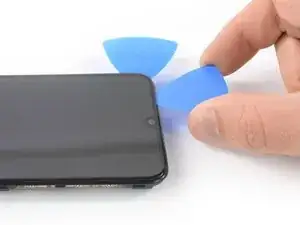

Setze ein zweites Plektrum ein und schiebe es in die linke untere Ecke des Displays, um den Kleber durchzuschneiden.
Lass die Plektren steckenz, um zu verhindern, dass sich der Kleber wieder verschließt.

Schritt 18

Wenn das Schneiden zu schwierig wird, erhitze den iOpener erneut und wende ihn noch mal an.
Setze ein drittes Plektrum unter die untere linke Ecke des Smartphones.
Schiebe das Plektrum nach oben in die obere linke Ecke, um den Kleber zu schneiden. Lass ihn dort, um zu verhindern, dass sich der Kleber wieder verschließt.

Schritt 19

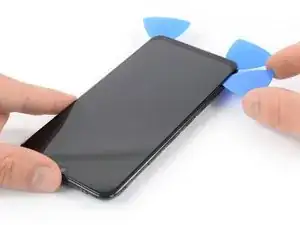

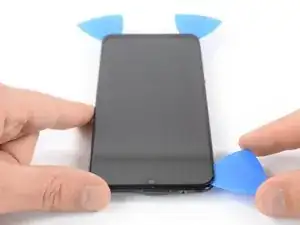

Setze ein viertes Plektrum in der oberen linken Ecke ein.
Wenn du dich der Frontkamera näherst, arbeite nur mit der Spitze des Plektrums, um die Kamera nicht zu beschädigen oder zu verschmieren. Das Lautsprecher-Gitter, das sich oberhalb der Frontkamera befindet, fällt leicht ab. Vermeide es, es zu verlieren.
Fahre mit dem Plektrum an der oberen Kante des Smartphones entlang, um den Kleber durchzuschneiden. Lasse das Plektrum in der oberen rechten Ecke des Displays, um zu verhindern, dass sich der Kleber wieder schließt.

Schritt 20

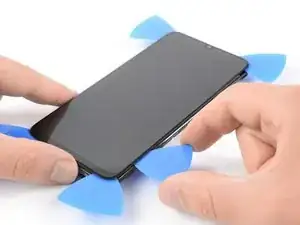

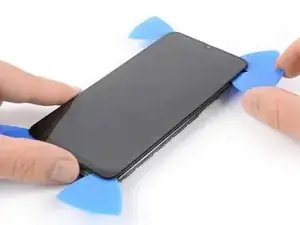

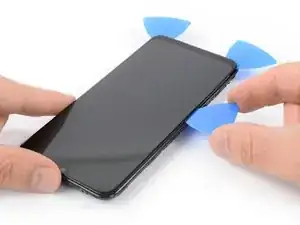

Setze ein fünftes Plektrum ein und schiebe es an der rechten Kante des Smartphones entlang, um den restlichen Klebstoff aufzuschneiden.
Versuche noch nicht das Display ganz auszubauen, denn das Display wird immer noch durch den Klebstoff unter seiner Mitte am Mittelrahmen gehalten.
Lass die Plektren an ihrem Platz, um zu verhindern, dass sich der Kleber wieder verschließt.

Schritt 21

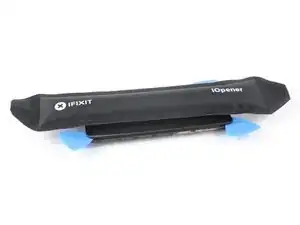

Lege einen erhitzten iOpener auf das Display, um den Klebstoff unter der Mitte des Displays zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.

Schritt 22

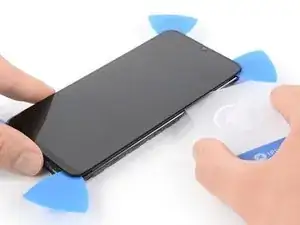

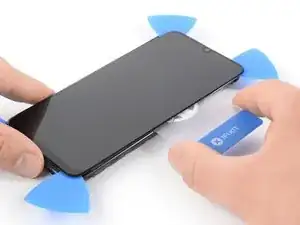

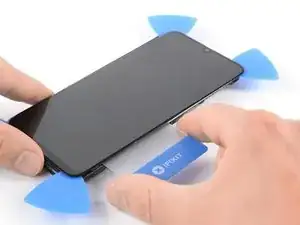

Schiebe eine Kunststoffkarte unter die rechte Kante des Displays.
Verwende die Kunststoffkarte, um den Kleber unter der Mitte des Displays zu schneiden, indem du sie zur unteren Kante des Smartphones schiebst.
Versuche noch nicht das Display ganz auszubauen. Das Displaykabel ist noch durch den Rahmen gefädelt und möglicherweise an der Innenseite des Mittelrahmens festgeklebt.

Schritt 23

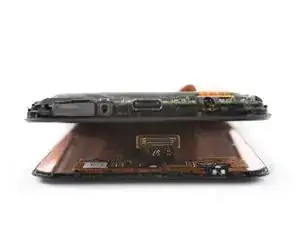

Führe das Flachbandkabel des Displays durch den Spalt im Mittelrahmen und baue das Display aus.

Schritt 24

Vergleiche dein neues Ersatzteil mit dem Originalteil - es kann sein, dass du vor dem Einbau restliche Komponenten übertragen oder die Klebestreifen vom neuen Ersatzteil entfernen musst.

Cómo se yama la piesaa de metal donde se pene la pantalla donde a asentada la pila

Soul Sick -

Abschluss

Schalte dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Am besten befestigst du das neue Display, indem du ein Stück speziell zugeschnittenes doppelseitiges Klebeband auf der Rückseite des Displays anbringst.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
