Einleitung
Diese Anleitung zeigt, wie die Displayeinheit im Samsung Galaxy Note9 ausgetauscht werden kann.
-
-

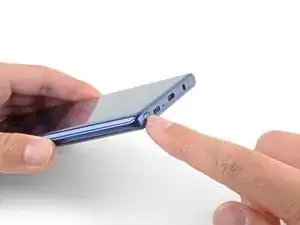

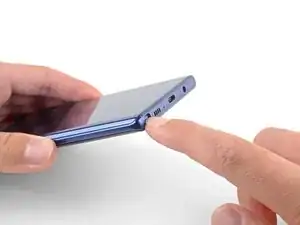

Drücke unten auf den S-Pen bis es leise klickt.
-
Lasse den S-Pen los, er kommt von selbst aus dem Gerät heraus.
-

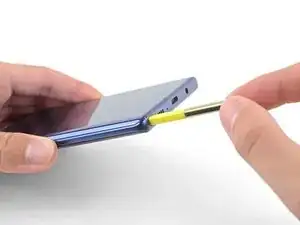

Ziehe den S-Pen heraus.
-
-
-

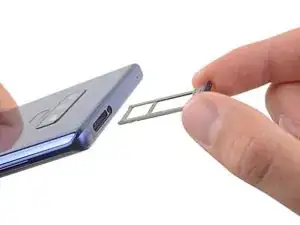

Setze ein SIM-Auswurfwerkzeug oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub ein.
-
Drücke darauf, bis der Einschub herauskommt.
-
-
-
Schalte das Gerät aus, bevor du mit der Demontage beginnst.
-
Benutze einen Föhn, Heißluftgebläse oder einen erhitzten iOpener und erhitze damit die rechte Kante der Rückseite des Geräts für ca. eine Minute, um den Klebstoff darunter zu lösen.
-
-
-
Setze einen Saugheber auf die Rückseite auf.
-
Hebe die Rückseite mit dem Saugheber soweit hoch, dass eine Lücke zwischen der Rückseite und dem Rahmen des Gerätes entsteht.
-
Schiebe nun ein Plektrum in den Spalt.
-
-
-
Beachte, dass an der Oberkante und rund um die Kamera mehr Klebstoff ist, als am restlichen Gerät.
-
Durchtrenne den Kleber sehr vorsichtig in der Nähe des Fingerabdrucksensors, da sonst das Flachbandkabel im Inneren beschädigt werden könnte.
-
-
-
Beginne in der Mitte und durchtrenne den Klebstoff mit dem Plektrum. Schiebe es mehrfach hoch und runter.
-
-
-
Lasse ein Plektrum in der oberen rechten Ecke stecken.
-

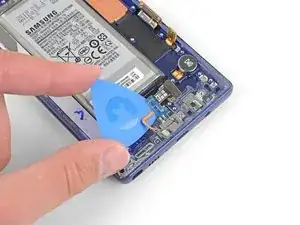

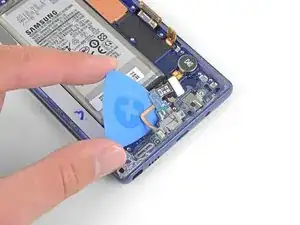

Verwende ein weiteres Plektrum, um den Klebstoff an der unteren rechten Ecke zu lösen.
-
Lasse das Plektrum im Smartphone stecken.
-
-
-
Verwende einen Föhn, ein Heißluftgebläse oder einen iOpener um den Klebstoff an der linken Rückseite aufzuweichen. Erhitze die Stelle für ca. drei Minuten.
-
-
-
Schiebe ein Plektrum in die untere linke Ecke der Rückseite.
-
Mit einem weiteren Plektrum schneide den Klebstoff an der linken Kante der Rückabdeckung entlang.
-
-
-
Schneide mit den eingesteckten Plektrum vorsichtig an der oberen linken Ecke des Geräts den Klebstoff durch.
-
Letztenendes schneide das letzte Stück Klebstoff mit einem Plektrum durch.
-
-
-
Hebe die rechte Seite der Rückseite zuerst hoch.
-
Kippe die Rückseite an der linken Seite hoch, sodass du das Flachbandkabel des Fingerabdrucksensors sehen kannst.
-
-
-
Benutze die Spitze des Spudgers, um das Flachbandkabel des Fingerabdrucksensors nach oben aus seinem Anschluss zu hebeln.
-
-
-
Entferne die Rückseite.
-
Nimm eine Pinzette und entferne jegliche Rückstände des Klebers vom Gehäuse des Geräts. Säubere dann die Flächen mit hochkonzentriertem Isopropylalkohol (mind. 90%) und einem fusselfreien Tuch, um die Oberfläche für den neuen Kleber vorzubereiten.
-
Schalte das Gerät ein und teste alle Funktionen, bevor du die Rückseite wieder verklebst.
-
Trage vorsichtig den neuen Kleber auf die abgetrennte Rückseite des Geräts auf. Richte nun eine Glaskante am Rahmen des Geräts aus und drücke die Rückseite in das Gehäuse.
-
-
-

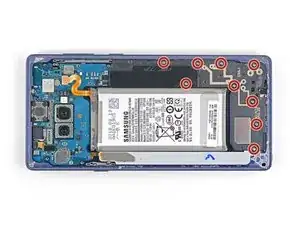

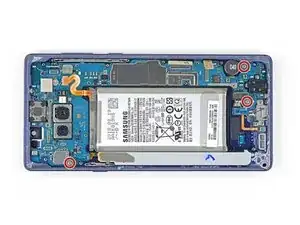

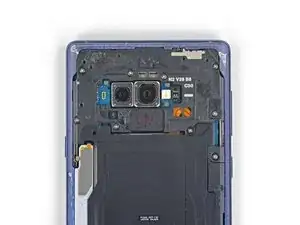

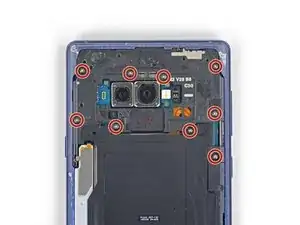

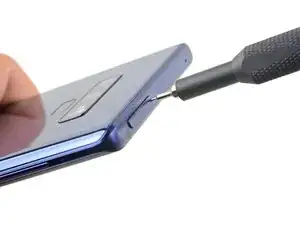

Entferne die neun 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.
-
-
-

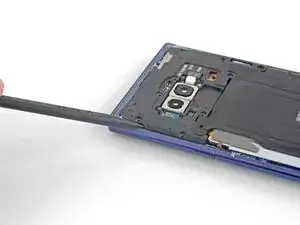

Setze die Spudgerspitze in die obere linke Ecke des oberen Mittelrahmens ein.
-

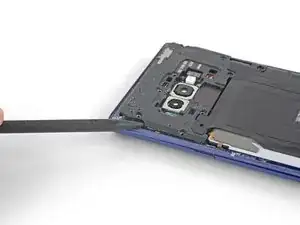

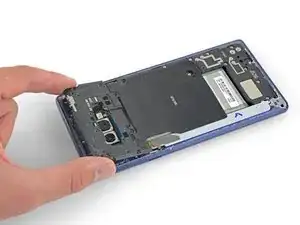

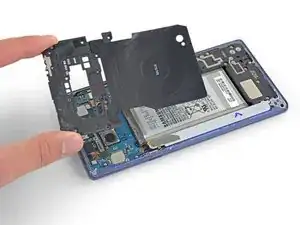

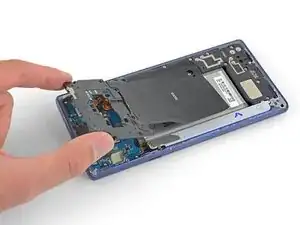

Heble den oberen Mittelrahmen aus dem Smartphone heraus.
-
-
-

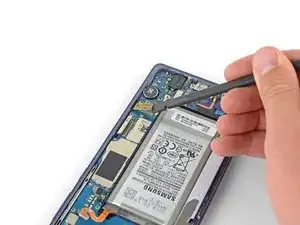

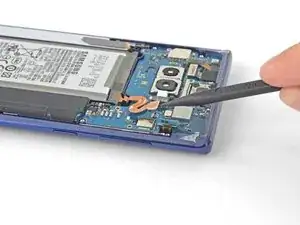

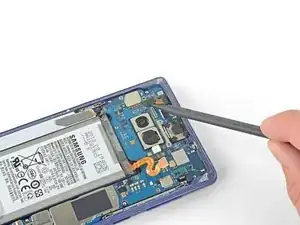

Trenne das orangene Flachbandkabel, mit dem der Akku an der Hauptplatine angeschlossen ist, mit der Spudgerspitze ab.
-
-
-

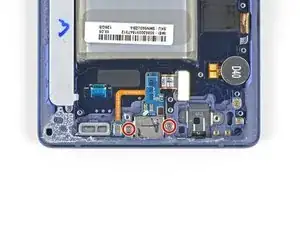

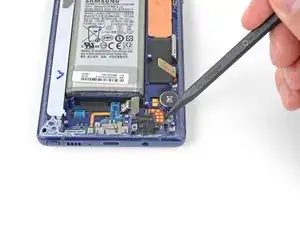

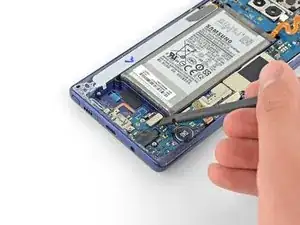

Setze die Spudgerspitze oben am unteren Mittelrahmen ein.
-
Heble den unteren Mittelrahmen aus dem Smartphone heraus.
-

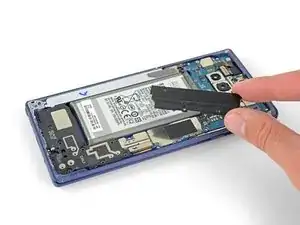

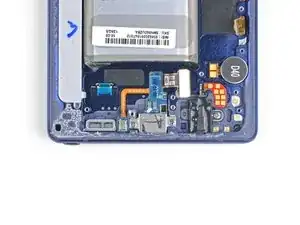

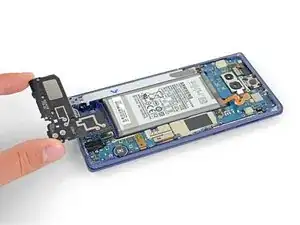

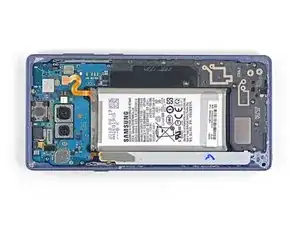

Entferne den unteren Mittelrahmen.
-
-
-

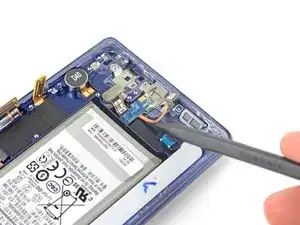

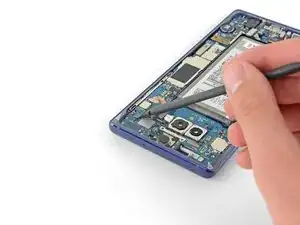

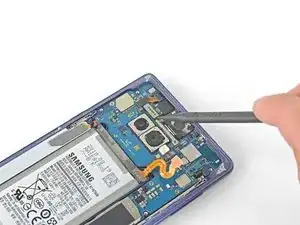

Heble den Stecker der Frontkamera mit der Spudgerspitze gerade nach oben aus seinem Anschluss hoch.
-

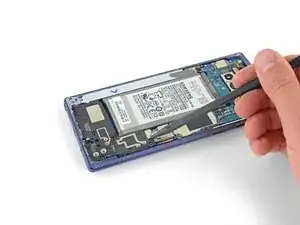

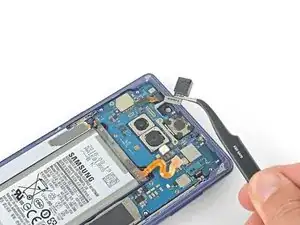

Entferne die Frontkamera mit einer Pinzette.
-
-
-

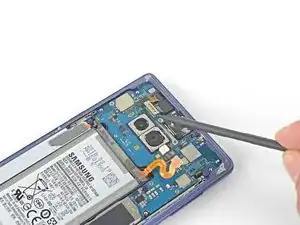

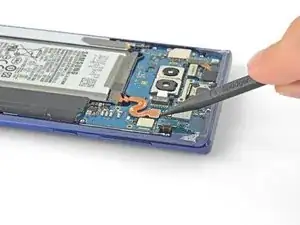

Trenne den Irisscanner mit der Spudgerspitze von der Hauptplatine ab.
-

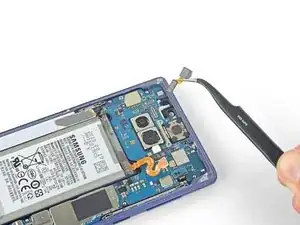

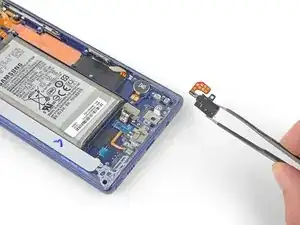

Entferne den Irisscanner mit einer Pinzette.
-
-
-
Heble den Stecker der Frontsensoren mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.
-
-
-

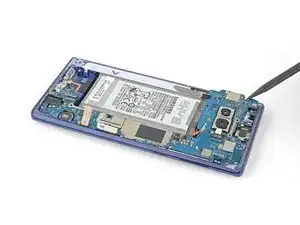

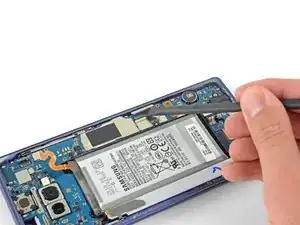

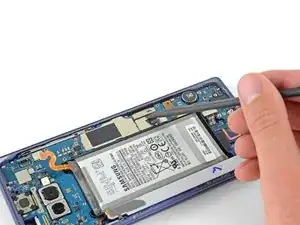

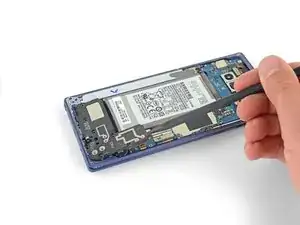

Hebe die Hauptplatine an der oberen linken Ecke behutsam mit dem Spudger hoch.
-
Entferne vorsichtig die Hauptplatine.
-
-
-

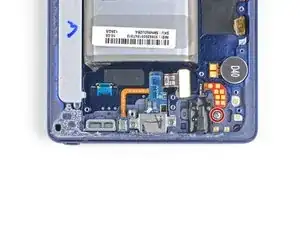

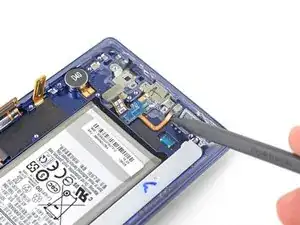

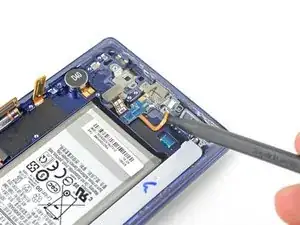

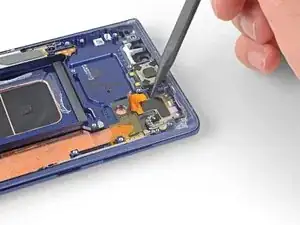

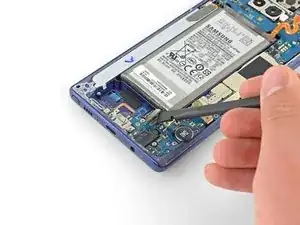

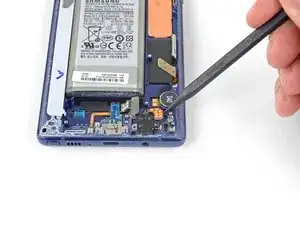

Setze die Spudgerspitze in die Einbuchtung nahe bei den Kontakten der Kopfhörerbuchse ein.
-
Heble die Kontaktplatine gerade nach oben und löse sie aus der Klebeverbindung darunter.
-
-
-

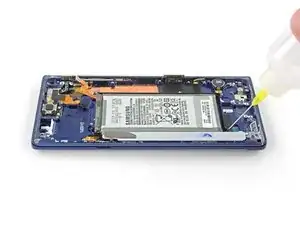

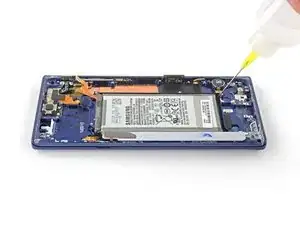

Tröpfle etwas 90%igen Isopropylalkohol an der Unterkante und der oberen linken Ecke in die Vertiefung für den Akku ein.
-
Lasse den Alkohol einige Minuten lang einwirken, bis der Kleber unter dem Akku aufgeweicht ist.
-
Halte das Gerät in verschiedenen Schräglagen gekippt, damit der Alkohol unter den Akku läuft.
-
-
-

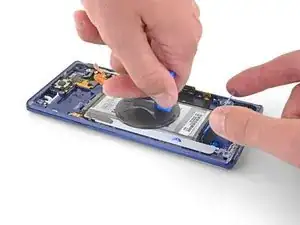

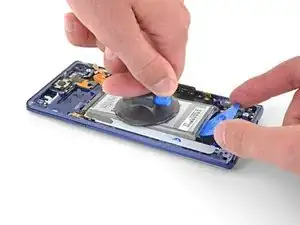

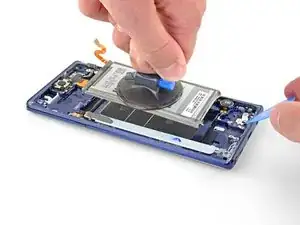

Befestige einen Saugheber am Akku.
-
Hebe den Akku soweit gerade nach oben, so dass ein Spalt entsteht, in den du ein Plektrum einsetzen kannst.
-
Setze ein Plektrum unter die Unterkante des Akkus ein und verdrehe es, so dass sich der Kleber am Akku löst.
-
Entferne den Akku.
-
-
-

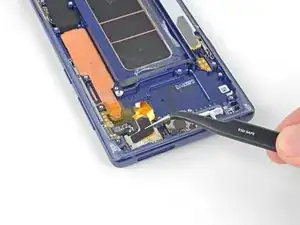

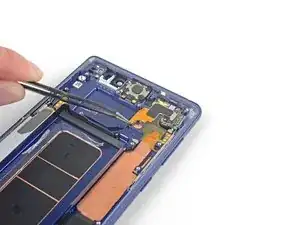

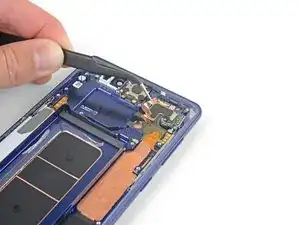

Ziehe die angeklebte Kupferfolie mit einer Pinzette zurück.
-
Löse sie nicht weiter ab, wenn du an der Frontsensorgruppe angekommen bist.
-
-
-

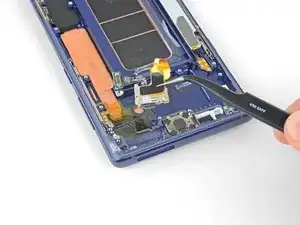

Hebe die linke Seite der Frontsensorgruppe mit dem Spudger an und löse den restlichen Kleber ab.
-
-
-

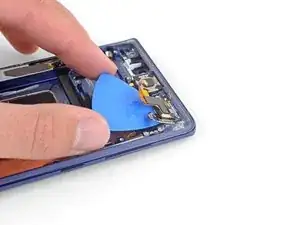

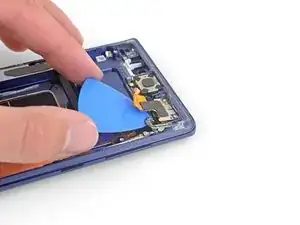

Schiebe sorgfältig ein Plektrum unter dem Flachbandkabel zur Frontsensorgruppe entlang, um die Klebeverbindung darunter aufzutrennen.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
20 Kommentare
Make sure you transfer over the vibration motor if the new frame does not have it… didn’t realize my replacement didn’t have it until I put the glass back on :/
Thank you for pointing this out! I almost missed it! I wish this guide showed how to put it back together instead of just saying “okay now do it again but backwards.” Anyway, I appreciate this comment right here haha.
Is it just me or is this guide not complete?
The guide assumes that you have a new display unit containing all the parts that are left after the last step (display, front glass, screen, cooling system, vibration motor and so on.)
Since replacement parts vary from seller to seller, you’ll have to compare yours to the original and transfer any remaining components. This guide was written for the display assembly that we were selling at the time.
When transferring other components such as the vibration motor just be sure to use the same methods as with similar components. Work slowly, always use heat or ≥90% isopropyl alcohol to soften adhesives, and search the internet for more information as necessary.
But what about the actual replacement of the display screen? The instructions stops at removing the front sensor array
Because it is an OLED screen the entire assembly has to be replaced. If the guide is followed and the part was purchased from iFixit, once the front sensor array is removed you can begin working backwards transferring all components into the new display assembly. Unfortunately replacing the screen from the front is not possible. If you purchase the part from somewhere other than iFixit you may need to transfer additional components.
